16ビットフラッシュマイコン新シリーズ『S1C17M40』のサンプル出荷開始

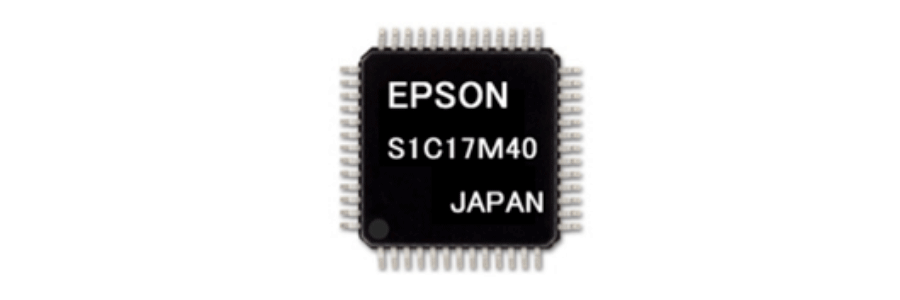

『S1C17M40』(パッケージタイプ:TQFP12-48pin)
家電リモコンや小型FA機器の5V動作の必要な製品にも幅広く対応
当社取り扱いメーカであるセイコーエプソン株式会社(社長:碓井 稔、以下エプソン)は、低消費電力16ビットフラッシュメモリー内蔵マイコンの新製品として、エアコンなどの家電リモコン製品や、タイムスイッチやカウンタなどの小型FA機器に最適な『S1C17M40』を開発、このたびサンプル出荷を開始しました。月産20万個での量産を予定しており、サンプル価格は、TQFP12-48ピンパッケージで240円(税別)です。
エプソンでは、低消費電力技術と液晶駆動技術を集積した1チップマイコンで、さまざまな小型機器への組み込み提案を行い、お客様からご好評を得てきました。近年では低電圧動作のみに対応したマイコンが増加している一方で、FA機器や一部の家電製品においては5V動作に対応したマイコンのニーズが根強いことを受け、2017年に動作電圧を1.8~5.5Vと広範囲に設定した「S1C17M3シリーズ」の量産を開始しています。新製品『S1C17M40』は「S1C17M3シリーズ」の次世代機種として位置づけており、今後も16ビットフラッシュメモリー内蔵マイコン「S1C17ファミリー」のさらなるラインアップ拡充を進めていきます。
新製品『S1C17M40』は、「S1C17M3シリーズ」と同じく、液晶表示向けとして最適な仕様を備えた汎用性の高いマイコンです。加えて、内蔵発振回路の機能を「S1C17M3シリーズ」の±1%(動作温度25℃)から±1%(動作温度0~85℃)に向上させ、かつ繰り返しデータの書き換えが可能なEEPROMをエプソン製マイコンでは初めて内蔵し、ワンチップ化した点を特長としています。これにより、さらに新たな用途が広がり、家電リモコンから小型FA機器まで、さまざまなお客様製品の部品点数や実装面積の削減に貢献します。
エプソンは、省エネルギー、小型化、高精度を実現する「省・小・精の技術」により、お客様の製品のさらなる性能向上に貢献してまいります。
本製品の特長
1. お客様製品の部品点数や実装面積、ソフトウエア開発工数の削減に貢献するさまざまな回路を内蔵
- 内蔵発振精度±1%(16MHz動作時)※動作温度0~85℃の範囲の場合
- EEPROM(繰り返し書き込みが可能なデータ格納用ROM)を内蔵
- 外部の電源監視ICを必要としない電源電圧検出回路
- リアルタイムクロックを搭載
- A/D変換器
- UPMUX(ユニバーサル・ポート・マルチプレクサ)機能搭載により、入出力端子の機能割り付けをソフトウエアで変更可能
- 3種類のシリアル通信機能
- 赤外線リモコン出力信号の生成回路
2. 電池寿命を延ばす低電圧および低消費電流動作
- 動作保証電圧範囲1.8~5.5V
- 消費電流(SLEEPモード)0.25µA
- 消費電流(動作時)170µA/MHz
本製品の概仕様
型番 | S1C17M40 |
---|---|
CPUコア | 16ビットRISCプロセッサー +積和演算器、乗除算器 |
フラッシュメモリー容量 | 48Kバイト |
EEPROM容量 | 256バイト |
RAM容量 | 2Kバイト |
動作電圧 | 動作保証電圧範囲 : 1.8~5.5V |
消費電流 | SLEEPモード : 0.25µA(標準値) 動作時 : 170µA/MHz (標準値) |
電源電圧検出回路 | VDD : 32値(1.7~5.0V)/外部電圧 : 32値(1.7~5.0V) |
液晶ドライバー | 最大 288ドット(36セグメント × 5~8コモン) 最大 160ドット(40セグメント × 1~4コモン) |
赤外線リモートコントローラ | 1チャンネル(応用としてELランプ駆動波形を生成可能) |
A/D変換器 | 入力3本(12ビット逐次比較型)TQFP12-48pinパッケージの場合 入力4本(12ビット逐次比較型)QFP13-64pinパッケージの場合 |
タイマー | 16ビットPWMタイマー 3チャンネル 16ビット タイマー 4チャンネル ウォッチドッグタイマー リアルタイムクロック |
シリアルインターフェース | UART : 3チャンネル/SPI : 2チャンネル/I2C : 1チャンネル |
I/O(入出力ポート数) | 最大 54本 うちUPMUX(ユニバーサル・ポート・マルチプレクサ)32本 |
パッケージ | TQFP12-48pin(端子ピッチ : 0.5mm) QFP13-64pin(端子ピッチ : 0.5mm) |
