丸文コラム-コネクター｜ コネクターの利点と接続例

コネクターは電気的に機能と機能を導通するための接続部品ですが、性能の１つとして『着脱ができる』ということが重要な要素となります。

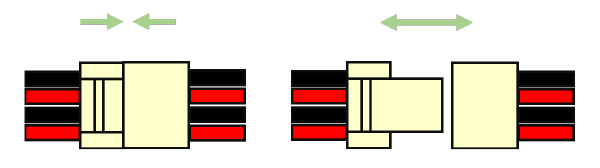

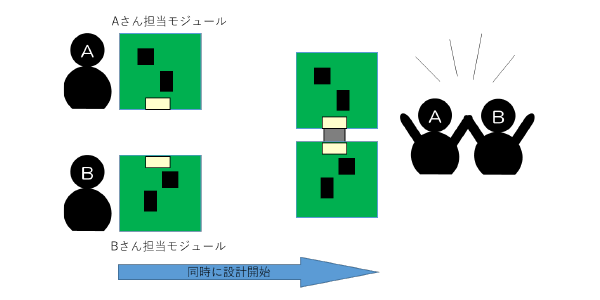

ある機能・目的毎に分割化（モジュール化）することで、複数設計・製造が同時に可能となります。この時、コネクターを使用することで最終的に分割化された基板・製品の接続が可能となります。また自社での設計だけでなく、機能拡張などを目的に他社からのモジュール購入をする際にも、必要となるコネクターを搭載することにより、後付けでの接続が可能となります。

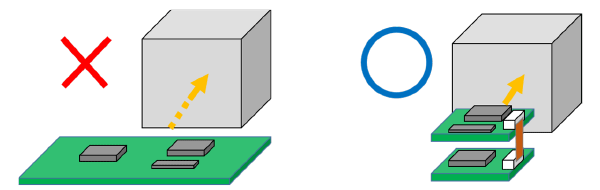

1枚の基板に全てを詰め込もうとした際に、面積的に製品のサイズに納まらない時などは、基板を分割し、例えばケーブルやBtoBコネクターを使うことで、無用な空間を減らし体積的に製品に納められるという利点もあります。

今回、コロナ禍のテレワークでも買い替えた人が多かった、インクジェットプリンターの接続例をご紹介します。
（図1）は一般的なプリンターのイメージ図です。消耗品であるインクカートリッジや、インクヘッドについてはユーザーにて交換を行います。その為、使用するコネクターも作業面・振動面からコンプレッションタイプ^※のコネクターが一般的に使用されてます。参照（図2）。
※コンプレッションタイプコネクターとは機械的弾性(端子のスプリング圧)を利用した1ピースの押し当て式コネクターです。

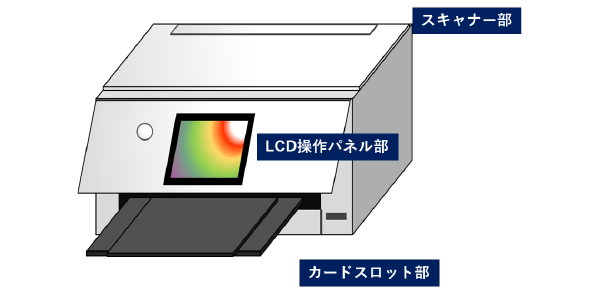

（図1）一般的なプリンターのイメージ図

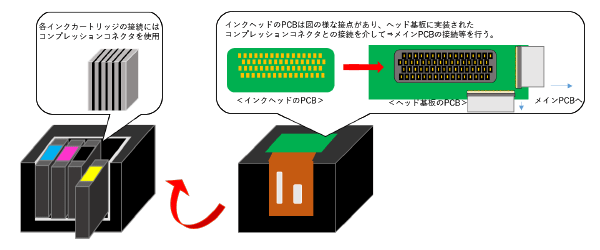

（図2）インクカートリッジとインクヘッド部の説明とイメージ図

（図3）はインクジェットプリンターの簡易的なコネクター接続例となります。
ポイントとしては先に挙げた利点の通り、機能毎にモジュール化が徹底されていることがわかります。

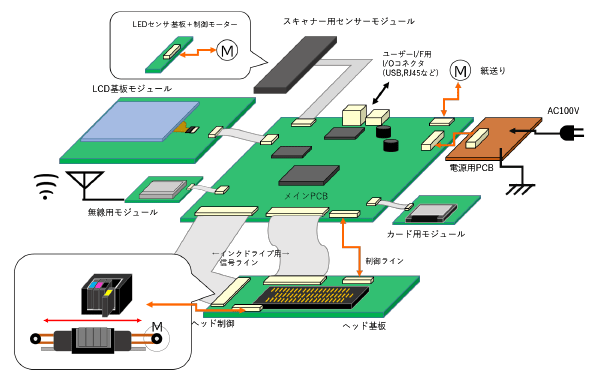

（図3）インクジェットプリンターの接続例

コネクターを使用することで部品数が増えることになりますが、多くの利点があります。ご興味を持って頂けましたら当社取り扱いのモレックス社製品を是非ご検討ください。

「Creating Connections for Life」」はモレックス社のブランドメッセージです。
