商品基礎情報
CameraLink対応 画像処理プラットフォーム ASI-1424
1台で、Camera Link Baseコンフィグレーションカメラ4台を接続できる小型のBOX型コンピュータです。照明や外部トリガ等を制御するCL I/OやLAN、USB3.0など画像処理システムに必要なインターフェイスをすべて搭載しています。CPUにはIntel Core™ i3 -6100(Skylake)プロセッサを搭載して、高い処理能力を持っています。
特長
- Power Over CameraLink 4chを搭載
- 外部トリガやエンコーダ等の各種 IOを実装
- Intel Core™ i3 -6100(Skylake)プロセッサ搭載による高い処理能力

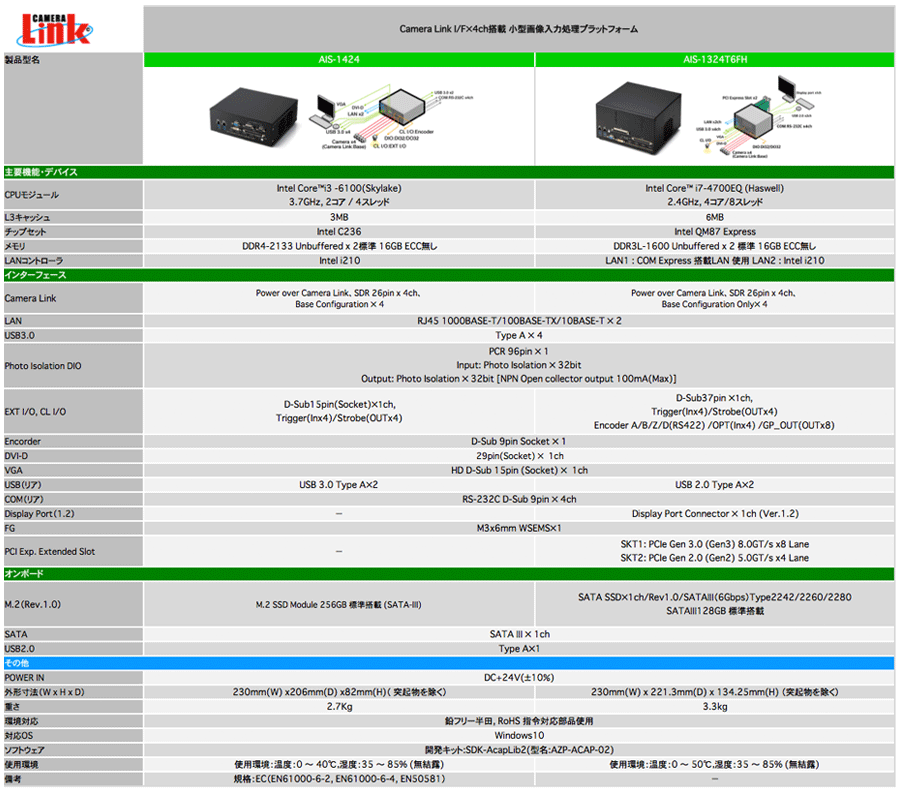

主な仕様
| 型名 | ASI-1424 |
|---|---|
| CPUモジュール | Intel Core™ i3 -6100(Skylake) 3.7GHz、2コア / 4スレッド |
| チップセット | Intel C236 |
| メモリ | DDR4-2133 Unbuffered x 2標準 16GB ECC無し |
| LANコントローラ | Intel i210 |
| 画像入力I/F | Power over Camera Link、SDR 26pin x 4ch、 Base Configuration × 4 |
| LAN | RJ45 1000BASE-T/100BASE-TX/10BASE-T × 2 |
| USB3.0 | Type A × 4 |
| Photo Isolation DIO | PCR 96pin × 1 Input: Photo Isolation × 32bit Output: Photo Isolation × 32bit [NPN Open collector output 100mA(Max)] |
| EXT I/O, CL I/O | D-Sub15pin(Socket)×１ch,Trigger(Inx4)/Strobe(OUTx4) |
| Encorder | D-Sub 9pin Socket × 1 |
| DVI-D | 29pin(Socket) × 1ch |
| VGA | HD D-Sub 15pin (Socket) × 1ch |
| USB（リア） | USB 3.0 Type A×2 |
| COM（リア） | RS-232C D-Sub 9pin × 4ch |
| FG | M3x6mm WSEMS×1 |
| M.2（Rev.1.0） | M.2 SSD Module 256GB 標準搭載 (SATA-III) |
| SATA | SATA Ⅲ × 1ch |
| USB2.0（On Board） | Type A×1 |
| 電源 | +24V DC ± 10% Input 132W(5.5A)[TYP]、144W(6A)[MAX] |
| 外形寸法 | 186.5mm×125mm×43.5mm（突起物含まず） |
| 重量 | 2.7kg |
| 使用環境 | 温度：0℃〜40℃、湿度： 35〜85%（但し結露無きこと） |
| 環境対応 | RoHS2 2011/65/EU +(EU)2015/863 |
| 対応OS | Windows 10 IoT Enterprise（64bit） |
| ソフトウェア | 開発キット；SDK-AcapLib2 |
CoaXPress対応 画像処理プラットフォーム 製品一覧

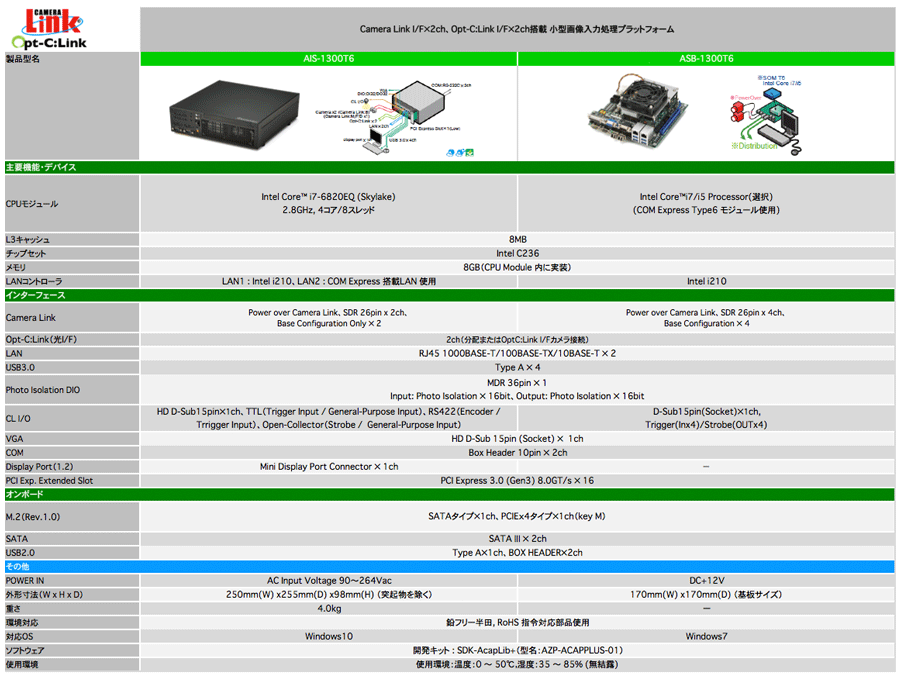

CameraLink、Opt-C:Link対応 画像処理プラットフォーム 製品一覧
