丸文コラム-コネクター｜ ケーブルの構成および種類
ケーブルは、コネクター（電線対基板、電線対電線、FFC、I/O）の接続に使用される電気の通り道で信号および電力を伝えます。
ケーブルはそこを通る電気の特性、電流値および電圧により、構成および種類が異なります。
通電して発熱発火、感電およびノイズを防ぎなおかつ安全を担保するために絶縁物で覆われています。
絶縁物(外被）を含め各種安全規格を取得しています。
当ページではケーブルの基本ををわかりやすく説明いたします。
商品基礎情報
ケーブルの構成
ケーブル構成の概要
芯線(導体)および絶縁体(外被)で構成される
丸形電線の場合は、編組シールドも有り

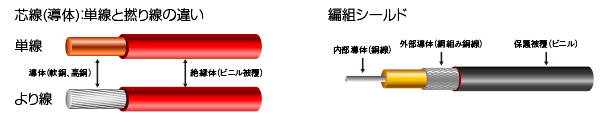

芯線(導体)＝通電部(銅合金）
単線：一本の銅線で形成
撚り線：複数の銅線が捻られて形成
絶縁体(被覆)
電気を通さない物質：感電防止（材料＝ポリ塩化ビニル、架橋ポリエチレン）
編組シールド
ノイズ対策
ケーブルの種類

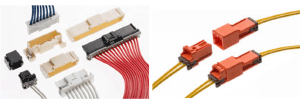

バラ線(ビニール電線）
屋内および機器内部の接続用
民生市場、車載市場、産業機器市場
代表例：UL1007 / UL1061

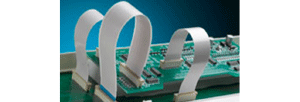

リボン線
バラ線の被覆をくっ付けた平行線
屋内および機器内部の接続用
民生市場、通信市場
代表例：UL2468 / UL2651

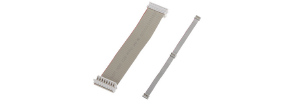

FFC(平形電線）
Flexible Flat Cable
屋内および機器内部の接続用
民生市場、車載市場、通信市場、産業機器市場
代表例：UL2896(スミカード) / UL20706(バンカード)

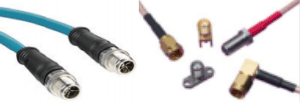

丸形電線
外部インターフェイスケーブル
高速伝送通信用
民生市場、通信市場、産業機器市場
代表例：UL20276
ケーブルの太さ、加工（ハーネス加工）
電線サイズ（AWGとSQの違い）
・AWG：American Wire Gauge
一般的に使用されている電線の導体の太さ(寸法規格)です。数字が小さくなれば太く、大きくなれば細い。
・SQ：Square mm2
車載用に使用されている電線の導体の太さ(面積mm2)です。数字が大きくさくなれば太く、小さくなれば細い。

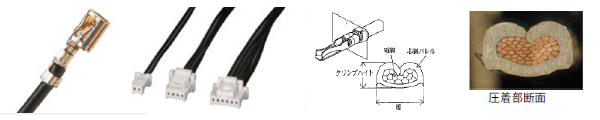

電線加工仕様（ハーネス加工）
・多くの市場向けでは一般的に圧着加工(カシメ)が主流
・リボン線を電線加工品する場合、一括して加工ができる圧接方式もあるが、専用加工設備が必要です。
