注目製品特集 | モレックスのこの製品に注目!!　『USB Type-C』編

モレックスは、最大5.0A・最大転送速度40Gbpsに対応するコンパクトなUSB Type-CコネクターなどUSB Type-Cコネクターを幅広くラインナップしております。防水性・堅牢性・信頼性に優れた接続性を兼ねており、民生市場・産業市場・IoTデバイス、その他のI/O用途に最適な仕様を持つ製品です。

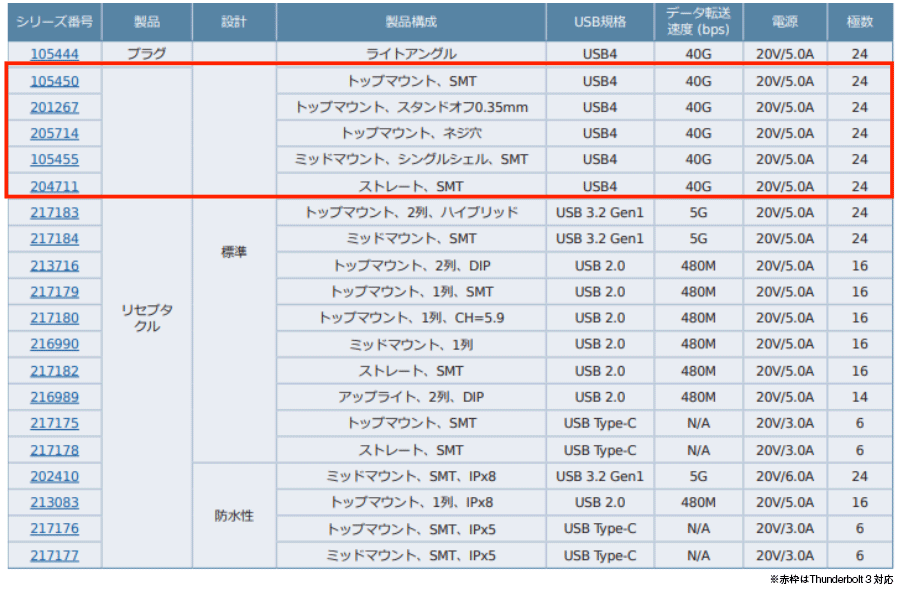

Molex USB Type-Cの特長

多様なUSB規格に準拠（USB４ / 3.2 / 2.0 等）

USB4 Type-C

＊USB4 Type-C
●定格5.0A/100Wの電力と最大40Gbpsのデータ転送速度に対応
●基板上のマウント形状が多彩で柔軟な基板設計が可能（ストレート・トップ・ミッド）
●高さのオプションに対する要望に応え切換え、コストと切り換え時間を最小化
●ロングリードスタンドオフ形状により堅牢で安定したPCB接続を提供
●ミッドプレートのタング(舌)設計により挿入誤操作による破損を防ぎ高い信頼性を確保
●耐熱ナイロン材のインサートモールドハウジングにより強度を高めミッドプレートと端子間の短絡を低減
●シェルに4つのタブ、ミドルプレートに2つのタブを付け半田付け部の剥離を引き起すプラグの過挿入を防止

USB3.2 Type-C

＊USB3.2 Type-C
●定格5.0A/100Wの電力と最大40Gbpsのデータ転送速度に対応
●金属スプリングシェルを採用したフリクション設計により強力な篏合力と検討性を提供
●基板上のマウント形状が多彩で柔軟な基板設計が可能（トップ・ミッド）
●ミッドプレートのタング(舌)設計により挿入誤操作による破損を防ぎ高い信頼性を確保
　・半田ペーストに不具合が生じた場合の再加工が容易
　・検査が容易で歩留まり率が向上
　・SMTピンの補助的な半田付けが容易

USB2.0 Type-C

＊USB2.0 Type-C
●定格5.0A/100Wの電力と最大40Gbpsのデータ転送速度に対応
●金属スプリングシェルを採用したフリクション設計により強力な篏合力と検討性を提供
●6極、14極、16極のストレート・トップ・ミッド仕様があり柔軟な設計が可能
●SMT半田付け設計
　・小型化を実現
　・検査が容易で歩留まり率が向上
　・SMTピンの補助的な半田付けが容易

防水USB Type-C

＊防水USB Type-C
●5.0A/100Wの電力に対応/高速充電が可能
●金属シェルによりコネクターに強度/堅牢性を提供
●IPX8 / IPX5準拠、ほこりや水分の侵入防止
●LSR(液体シリコンゴム)成形シールリング採用
　・デバイスの組み立てが容易
　・優れた耐熱性、耐候性
　・結合部の耐水性を維持
●1列SMT半田付け設計
　・小型化を実現
　・検査が容易で歩留まり率が向上
　・SMTピンの補助的な半田付けが容易
