商品基礎情報
5G実現のために必要な新しい無線アクセスネットワーク設備
市場の動向と牽引要因
- 4G基地局を新たに設置するとネットワーク到達範囲が広がります。

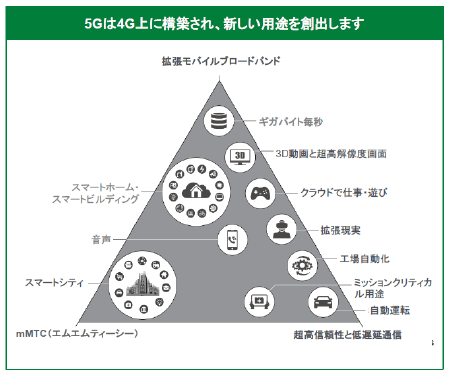

- 次世代5G を導入することで、コンシューマ エクスペリエンスが従来より向上し、 自動運転などの特殊サービスの新しい使用事例が創出されます。
- スモールセル基地局およびマイクロ基地局は、高速5G サービスを提供します。
- オープンRANの構想により、 購買力が向上し、新しい機器サプライヤーの競争力が高まります。
回路保護の重要性
通信インフラ機器の寿命と信頼性に影響を与える
電気的 危険の5つの原因
1.誘導雷サージ
2.負荷切り替えによる過渡電圧サージ
3.静電放電(ESD)
4.過負荷電流
5.短絡電流

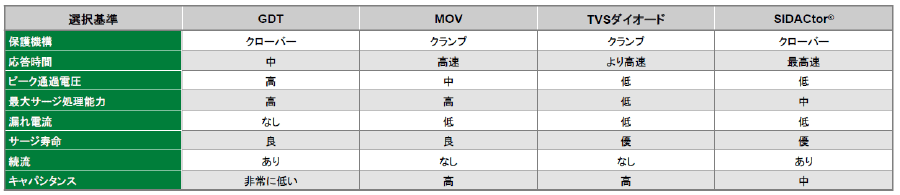

危険度のレベル、発生頻度、機器の耐性に応じて電圧保護を選択
・電圧保護は、異常な高電圧状態時の過渡エネルギーを吸収します。
・反応時間とエネルギー処理能力は製品 によって異なります。
・複数の異なる製品を併用することで、機能と利点を最大限に利用することができます。

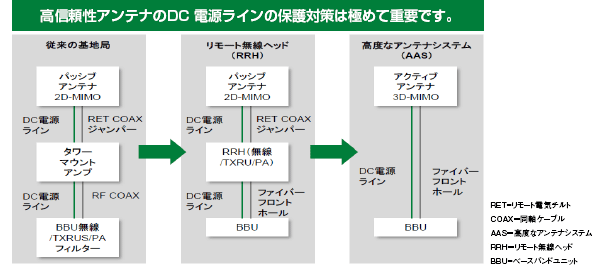

4Gと5Gで使用される最新式アンテナ
アンテナ進化の利点
- 基板面積の削減
- より効率的な電力供給
- 5G用に大容量化
- ネットワークへのデータ転送の高速化

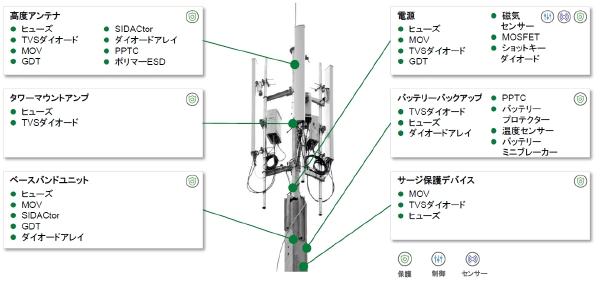

アクティブアンテナ付きマクロ基地局

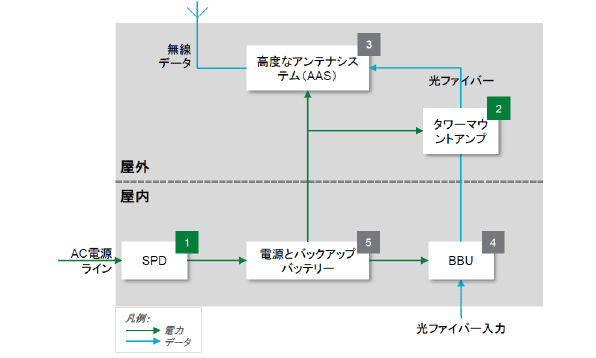

アクティブアンテナ付きセルラータワーブロック図
アクティブアンテナとは、アンテナ素子と無線装置を一体化したもので、従来型アンテナ(パッシブアンテナ)よりも高効率なのが特長です。推奨ソリューションを製品群別にご紹介いたします。
一覧表内の各製品シリーズより詳細説明ページをご覧いただけます
製品群 | 用途での機能 | 製品 シリーズ |
利点 | 特長 | |
1 | MOV | 熱切断器による電圧サージ保護 | TMOV LST |
最大放電電流50kA 、75kAオプションとも同じフットプリントと PCB レイアウトを実現 (LST) | 遠隔表示向けの通常開と通常閉のオプション |
GDT | 大幅な漏れ電流のない電圧サージ保護 | CG2 CG3 |
ACライン用のサージ保護 | 堅牢なセラミック 金属構造 |
|
TVS | ダイオード過渡電圧保護 | LTKAK10 | クランプ電圧が低いため、定格電圧の低い部品を下流で使用可能 | 代替技術と比較して低いクランプ電圧により 高い過渡電流定格(10kA、8/20µs) | |
ヒューズ | SPD製品専用の過電流保護 | LVSP | IECおよびUL規格で規定されている雷サージ保護要件 に適合 | MOVと高出力 TVSダイオードを補完します。 | |
2 | TVS | ダイオード 過渡電圧をクランプ | LTKAK10 | クランプ電圧が低いため、定格電圧の低い部品を下流で使用可能 | 代替技術と比較して低いクランプ電圧により 高い過渡電流定格(10kA、8/20µs) |
ヒューズ | 過電流保護 | 881、456、TLS | さまざまなタイプ、サイズ、電流定格と電圧定格を取り揃えた柔軟なオプション | 最大定格DC115V の表面実装型。最大定格DC170Vカートリッジ、リード付きオプション | |
3 | 高度なアンテナシステム(AAS)ブロック図 | ||||
4 | ベースバンドユニットブロック図 | ||||
5 | 電源とバッテリーバックアップブロック図 |

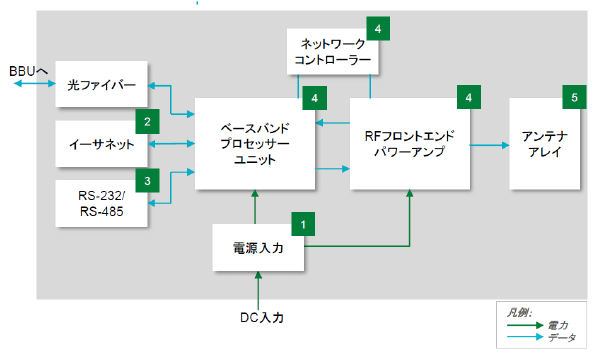

高度なアンテナシステム(Active Antenna System)
システム信頼性の向上につながるマッシブ MIMO (mMIMO) とビーム・フォーミングの実現に役立つアクティブ・アンテナ・システム (AAS) の製作に貢献します。
一覧表内の各製品シリーズより詳細説明ページをご覧いただけます
製品群 | 用途での機能 | 製品 シリーズ |
利点 | 特長 | |
1 | ヒューズ | 過電流保護 | 881、456、TLS | さまざまなタイプ、サイズ、 電流定格と電圧定格を取り揃えた柔軟なオプション | 最大定格DC115Vの表面実装型。最大定格DC170Vカートリッジ、リード付きオプション |
MOV | サージ保護 | LVUltraMOV | サージ処理能力と省スペース性を兼ね備えた製品 | 最大10kAの高ピーク サージ電流定格(8/20µsパルス) | |
GDT | 大幅な漏れ電流のない電圧サージ保護 | CG | ACライン用のサージ保護 | 堅牢なセラミック 金属構造 |
|
TVS | ダイオード過渡電圧保護 | LTKAK10 | クランプ電圧が低いため、定格電圧の低い部品を下流で使用可能になり、全体的な設計コスト削減が可能 | 代替技術と比較して低いクランプ電圧により高い過渡電流定格 | |
2 | SIDACtor | PoE用サージ保護 | SEP | 過電圧ダイオードとステアリングダイオードを内蔵した省スペース設計 | 1000BaseTおよびPoEに対応 |
ダイオードアレイ | データポート用多段式調整によるサージ保護 | SP3400 | サージ事象後のPHYの継続動作 | 高速クランプと低キャパシタンス | |
GDT | SL0902A090SM | 絶縁トランスの一次側を保護することで高サージレベルに対応 | 高サージ定格。UL認定済み | ||
3 | GDT | SIDACtor付きGDTを利用した雷保護。落雷した場合、最初にSIDACtor が反応しGDTが作動するまでPPTCの両端の電圧が上昇。 | GTCxx | 高サージレベルからの調整式保護。 低いクランプ電圧 |
堅牢なセラミック金属構造 |
SIDACtor | P0220S4BLRP | ||||
PPTC | パワークロス障害からの保護 | Tライン | 幅広い選択肢により設計の柔軟性が向上。ラインバランスの改善に役立つ。 | さまざまなフォームファクタで提供。低寄生容量 | |
4 | TVS | ダイオード過渡電圧保護 | SMBJ、SMCJ、SMDJ | 設計上最も敏感な部分をサージ事象から保護 | さまざまなサイズとサージ処理能力 |
5 | ポリマー | ESDアンテナのESD保護 | XGD | 信号がひずむことなく保護 | 極めて低い静電容量で小型 |

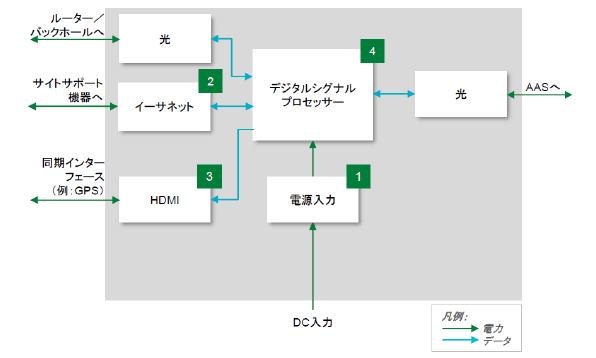

ベースバンドユニット(BBU)ブロック図
推奨ソリューションを製品群別にご紹介いたします。
一覧表内の各製品シリーズより詳細説明ページをご覧いただけます
製品群 | 用途での機能 | 製品 シリーズ |
利点 | 特長 | |
1 | ヒューズ | 過電流保護 | 881、456、TLS | さまざまなタイプ、サイズ、 電流定格と電圧定格を取り揃えた柔軟なオプション | 最大定格DC115Vの表面実装型。最大定格DC170Vカートリッジ、リード付きオプション |
MOV | サージ保護 | LVUltraMOV | サージ処理能力と省スペース性を兼ね備えた製品 | 最大10kA の高ピーク サージ電流定格(8/20µsパルス) | |
GDT | 大幅な漏れ電流のない電圧サージ保護 | CG | ACライン用のサージ保護 | 堅牢なセラミック金属構造 | |
TVS | ダイオード過渡電圧保護 | LTKAK10 | クランプ電圧が低いため、定格電圧の低い部品を下流で使用可能になり、全体的な設計コスト削減が可能 | 代替技術と比較して低いクランプ電圧により高い過渡電流定格 | |
2 | SIDACtor | PoE用サージ保護 | SEP | 過電圧ダイオードとステアリングダイオードを内蔵した省スペース設計 | 1000BaseTおよびPoEに対応 |
ダイオードアレイ | データポート用多段式調整によるサージ保護 | SP3400 | サージ事象後のPHYの継続動作 | 高速クランプと低キャパシタンス | |
GDT | SL0902A090SM | 絶縁トランスの一次側を保護することで高サージレベルに対応 | 高サージ定格。UL認定済み | ||
3 | ダイオードアレイ | データ信号線をESDから保護 | SP1004U-ULC-04UTG | 低静電容量。小型のため柔軟な設計レイアウト可能 | 0.2pFの低キャパシタンス。業界標準のDFNフットプリント |
4 | TVS | ダイオード過渡電圧保護 | SMBJ、SMCJ、SMDJ | 設計上最も敏感な部分をサージ事象から保護 | さまざまなサイズとサージ処理能力 |

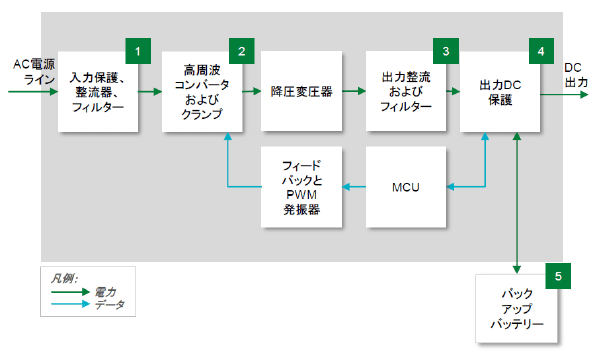

電源およびバックアップバッテリーブロック図
推奨ソリューションを製品群別にご紹介いたします。
一覧表内の各製品シリーズより詳細説明ページをご覧いただけます
製品群 | 用途での機能 | 製品 シリーズ |
利点 | 特長 | |
1 | ヒューズ | 過電流保護 | JLLN、PSR | UL/IECなどの第三者の安全規格に準拠しているため、お客様による認定が不要 | UL/IECなど第三者安全規格に準拠。低内部抵抗。 |
MOV | GDTとTMOVを直列に接続して過渡電圧から保護 | TMOV34S | IEC 623681に準拠 | 高エネルギー吸収能力。熱保護機能内蔵 | |
GDT | CG 3 | ||||
TVS | ダイオード過渡電圧抑制 | LTKAK10 | サージイミュニティと長期信頼性を向上 | 最大10kA(8/20µs)の過渡電流定格。最大 10kA(8/20µs)で低いクランプ電圧を実現 | |
磁気センサ | 機器が開いていることを検出 | MDCG | 機器が開いたときに電源を確実に遮断 | 最大10WでDV200V又は0.5Aのスイッチングが可能な常時開スイッチ | |
2 | TVS | ダイオード 過渡電圧抑制 | P6KE、1.5SMB、SMF4L | 過渡現象から下流の構成部品を保護することにより、システム信頼性を向上 | 600Wのピークパルス能力。鉛フリーはんだリフロー温度プロファイルに対応 |
MOSFET | 電源ユニットの高速スイッチング速度 | X2クラス | 高速応答時間と低熱信号 | 低R ds(on) 、dv/dtの耐久性 | |
3 | ショットキー ダイオード |
電源ユニットの整流とブロッキング | MBR、DST | 高効率電源ユニットの設計が可能 | 超低順方向電圧降下。高周波動作 |
4 | ヒューズ | 出力過電流保護 | 463、881 TLS、PSR | 豊富なオプションにより多様な設計ニーズに的確に対応 | 幅広いサイズと電気定格 |
5 | ヒューズ | 出力過電流保護 | 463、881 TLS、PSR | 豊富なオプションにより多様な設計ニーズに的確に対応 | 幅広いサイズと電気定格 |
温度センサ | バッテリー温度を監視 | RB | 堅牢なシステム運用を実現 | 小さい公差。広範囲の温度感知 | |
ダイオードアレイ | 過渡電圧抑制 | AQ05C | 優れたクランプ能力。自動車業界の規格に適合。高速応答時間 | AEC-Q101に準拠。IEC規格のESD保護要件に適合 | |
PPTC | バッテリー燃料計I2Cラインの保護 | zeptoSMDC | 障害が解消されると通常動作にリセット。小型フットプリントで省スペース | 最大電気定格:DC13V。短絡電流: 82 200mA。小型フットプリント:0201サイズ | |
バッテリープロテクター | 過電流保護と過電圧保護 | ITV | 省スペースで信頼性の高い保護を実現 | 低内部抵抗。表面実装。 | |
バッテリーミニブレーカー | バッテリーの二次過熱と過電流の保護 | MHP-TAM | バッテリー長寿命化。高感度の熱保護 | 最大15AのI hold(ミリオーム抵抗)。72~90℃のカットオフ温度 |

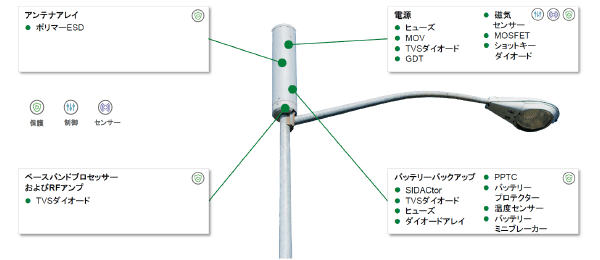

スモールセルのアンテナサイト

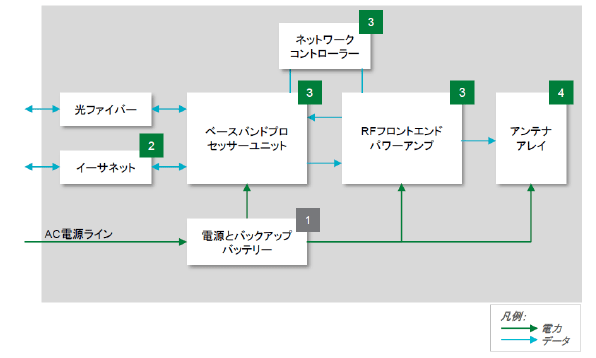

スモールセルのブロック図
推奨ソリューションを製品群別にご紹介いたします。
一覧表内の各製品シリーズより詳細説明ページをご覧いただけます
製品群 | 用途での機能 | 製品 シリーズ |
利点 | 特長 | |
1 | 高度なアンテナシステム(AAS)ブロック図 | ||||
2 | SIDACtor | PoE用サージ保護 | SEP | 過電圧ダイオードとステアリングダイオードを内蔵した省スペース設計 | 1000BaseTおよびPoEに対応 |
ダイオードアレイ | データポート用多段式調整によるサージ保護 | SP3400 | サージ事象後のPHYの継続動作 | 高速クランプと低キャパシタンス | |
GDT | SL0902A090SM | 絶縁トランスの一次側を保護することで高サージレベルに対応 | 高サージ定格。UL認定済み | ||
3 | TVS | ダイオード過渡電圧抑制 | SMBJ、SMCJ、SMDJ | 設計上最も敏感な部分をサージ事象から保護 | さまざまなサイズとサージ処理能力 |
4 | ポリマー | ESDアンテナのESD保護 | XGD | 信号がひずむことなく保護 | 極めて低い静電容量で小型 |
無線通信の安全規格
規格 | 規格の名称 | 一般的範囲 | 地域 |
GR 1089 | 磁適合性(EMC)と電気的安全性 ネットワーク電気通信機器の一般的な基準 | 電気通信機器のESD、EFT、雷、および電源障害の試験要件 | 世界全域 |
ITU-TK.20 | 電気通信センターに設置された電気通信機器の過電圧と過電流に対する耐性 | 雷サージおよび電源障害の試験要件 | 世界全域 |
ITU-TK.45 | アクセスおよびトランクネットワークに設置された電気通信機器の過電圧と過電流に対する耐性 | 雷サージおよび電源障害の試験要件 | 世界全域 |
IEC 62368-1 | オーディオ/ビデオ、情報通信技術機器-第1部:安全要件 | IEC 62368の第1部は、エネルギー源を分類する製品安全規格。 このエネルギー源に対する保護措置を 規定。この保護措置の適用と要件に関する指針を提供 | 世界全域 |
ETSI EN 300 132 | 環境工学(EE)。情報通信技術ICT)機器の入力における電源インターフェイス | 複数のパートで、48Vdc、ACおよび400Vdcを含む、さまざまな電圧アプリケーションのガイダンスを提供 | 世界全域 |
ITU-TL.1200 | 電気通信機器とICT 機器への直流給電インターフェイス(入力端で最大400V) | 雷サージおよび電源障害の試験要件 | 世界全域 |
