商品基礎情報

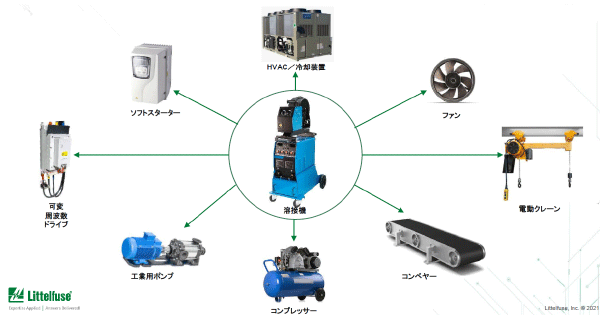

溶接機は、ドライブやHVAC 、ファン等と同じ部材を使用

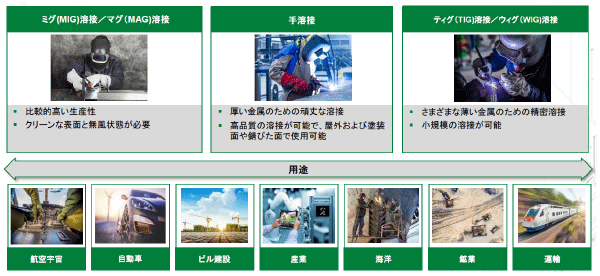

一般的な溶接の種類と用途
溶接市場の概要

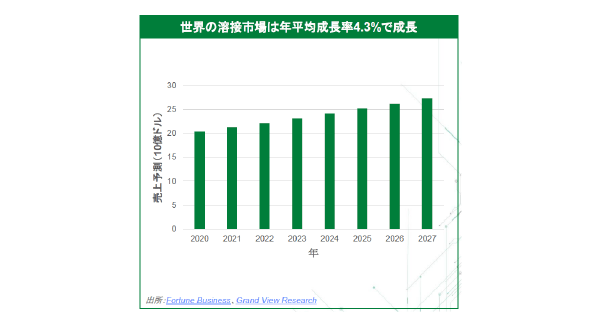

- 溶接の世界市場規模は、2020年200億米ドル、2027年までに270億米ドルと予測されています
- 2020年の世界の溶接市場では、アーク溶接分野が約35.4%を占めています
- レンタルベースで機器を利用できることが、市場の需要の高まりの一因になっています
- ワイヤレスインターフェース制御により、柔軟性、燃料節約、メンテナンス低減、安全性を実現
- ヨーロッパのいくつかの国々では、エネルギー効率に対する厳しい規制を課しています
- 熟練労働者が不足しているため、ロボット溶接の需要が高まっています
- ハイエンド溶接装置のメーカーは、5年間の保証を提供しています
- 軽量化と設置面積の小型化により、移動の容易さが向上し、各種業界に恩恵をもたらしています

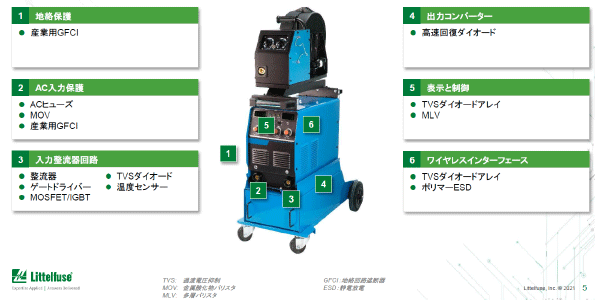

溶接装置のためのリテルヒューズのソリューション

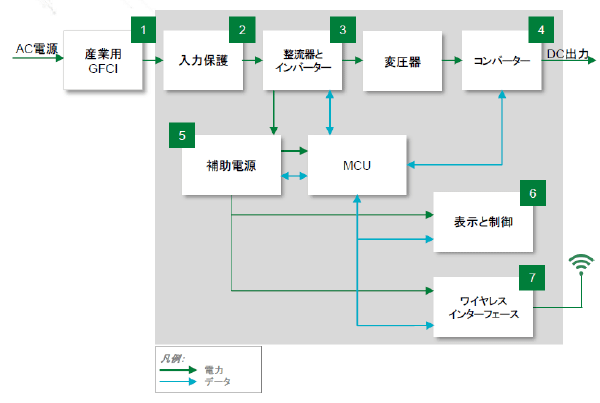

中低電力溶接インバーターのブロック図
中低電力溶接インバーターに推奨されるリテルヒューズ製品の利点のご紹介です。
一覧表内の各製品シリーズより詳細説明ページをご覧いただけます
製品群 | 用途での機能 | 製品 シリーズ |
利点 | 特長 | |
1 | 産業用GFCI | 地絡が検出されると回路を遮断 | SB6100 | 感電から人を保護 | 湿度、腐食、および塵埃に対する耐性 |
2 | MOV | 電圧サージから機器を保護 | TMOV、LA、C III、UltraMOV | UL/IEC安全規格への準拠によって認定時間を短縮 | 高エネルギー吸収能力 |
ヒューズ・ クリップ |
過電流機器の故障による危険から機器とユーザーを保護 | L50S、3AG Fuse クリップ |
柔軟性に富んだパッケージで製造ニーズにベストマッチ | 多様な成形寸法のカートリッジとアキシャルリード提供 | |
3 | 整流 ダイオード |
メインの整流 | DSI | 単相又は三相ブリッジ構成用 | 順方向降下と漏れ電流が少ない |
整流 モジュール |
VUO、MDMA、 MDD |
三相ブリッジ用 | |||
ゲート ドライバー |
MOSFET、IGBTの効率的なスイッチング | IXD_6xx | 柔軟性に富んだパッケージで製造容易性に対応 | 広範囲の動作電圧(4.5V ~ 35V) | |
MOSFET | DC電圧を AC 電圧に変換 | X2クラス | 低ゲート電荷と低アバランシェ定格 | 低パッケージインダクタンス | |
IGBT ディスクリート |
DC電圧を AC 電圧に変換 | XPTTM (600V~ 1200V) |
スイッチング速度に対応するためのオプション | 正の熱係数 | |
TVS ダイオード |
IGBTゲート過電圧から保護 | SMBJ、SMF4L、TPSMB | コンパクト設計が可能。システムの信頼性を向上 | 600Wのピークパルス電力能力。優れたクランプ能力。小型フットプリント | |
TVS ダイオード |
コレクター/エミッタ間の過電圧から保護 | 1.5SMC、P6SMB | 優れたクランプ能力。高速応答 | IEC規格の ESD 保護要件に適合 | |
NTC | 半導体温度測定 | USUR1000、SM | 迅速な熱応答と長く続く信頼性 | SM NTCはハーメチックシールされており、最大220で動作可能 | |
4 | FRED ダイオード |
出力をDCに整流 | DSEI、DSEP、DPG | 低損失とソフトリカバリ | DCB絶縁 |
5 | ヒューズ | 過電流保護用の速断型 | TR5、TE5、Nano 2® | 基板スペースを節約 | 耐振動性 |
TVS ダイオード |
電圧過渡現象から保護 | P6KE、P6SMB、 1.5SMB |
電源ラインの過渡現象から構成部品を保護することにより、信頼性を向上 | 600Wのピークパルス能力およびガラスパッシベーショ ンが施されたチップ接合 |
|
Si MOSFET | 電源PFC | IX4351NE、IXD_6xx | 高効率かつ高周波アプリケーション用に最適化 | 極めて低いゲート電荷と出力キャパシタンス | |
ゲート ドライバー |
MOSFETまたは IGBTの効率的なスイッチング | LSIC1MO170E1000 | 柔軟性に富んだパッケージで製造容易性に対応 | 高電圧シリーズ広範囲の動作電圧(4.5V ~ 35V) | |
6 | TVS ダイオードアレイ |
電子機器のESD 保護 | SP1001、SP1003、 SP1006 |
小さいフォームファクターでコンパクトな設計が可能 | 高ESD 耐性 |
MLV | 電子機器のESD 保護 | MLA | 信頼性の向上 | 動作温度範囲:40 ~ 125℃ | |
ホール効果 センサ |
ダイヤル位置を検出 | 55300、55250 | 過酷な環境や汚染の影響を受けない | アナログ出力 | |
7 | TVS ダイオードアレイ |
無線通信のESD保護 | SP3401 | 高速データラインの保護が可能 | 0.35pFの低キャパシタンスと 1nA の低リーク電流 |
ポリマーESD | 無線通信のESD保護 | XGD | 信号がひずむことなく保護 | 極めて低い静電容量と小型化を実現 |

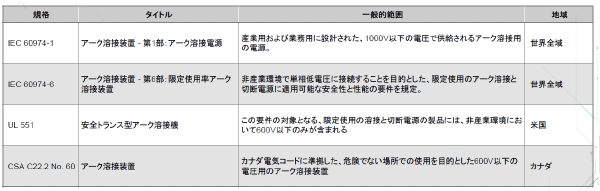

溶接装置のための安全規格
