ハンドヘルドネットワークアナライザ SK-TC 個別仕様
| Model | SK-4500-TC | SK-6000-TC |
|---|---|---|
| 外形寸法 | 195 x 90 x 60 mm | 195 x 90 x 60 mm |
| 周波数範囲 | 1 MHz 〜 4.5 GHz | 1 MHz 〜 6.0 GHz |
| 出力信号 | -10dBm | -10dBm |
| コネクタ | USB Type-C, USB 3.0 | USB Type-C, USB 3.0 |
| 内部バッテリー | 10時間連続使用可能 （充電所要時間：5時間） リチウムイオン電池使用 |
10時間連続使用可能 （充電所要時間：5時間） リチウムイオン電池使用 |
| 標準付属品 | 1)本体 2)ソフトキャリーケース 3)ハードキャリーケース 4)USBアダプタ 5)ACアダプタ 6)USBドライブ 7)マニュアル 8)キャリブレーションコンボ 9)タッチペン 10)RFケーブル |
1)本体 2)ソフトキャリーケース 3)ハードキャリーケース 4)USBアダプタ 5)ACアダプタ 6)USBドライブ 7)マニュアル 8)キャリブレーションコンボ 9)タッチペン 10)RFケーブル |
ハンドヘルドネットワークアナライザ SK-TC シリーズ共通仕様
| パワー測定オプション | ◯ |
|---|---|
| 測定モード | Measure Match Mode（VSWR vs. 周波数帯域, ケーブルロス測定） Fault Location Mode（VSWR vs. 距離） |
| 周波数確度 | ±2.5 ppm |
| 周波数解像度 | 1kHz |
| 反射振幅の不確かさ –15 dB — 0 dB –25 dB — –15 dB –35 dB — –25 dB |
±0.4 dB ±1.5 dB ±4.0 dB |
| データポイント数 | 51, 101, 201, 401, 801, 1601, 3201 |
| 測定可能バンド幅 | 100Hz to 30kHz |
| リターンロス測定範囲 解像度 |
0 dB 〜 – 60 dB 0.01 dB |
| VSWR 測定範囲 解像度 |
1.0 〜 65.0 0.01 |
| ケーブルロス測定範囲 解像度 |
0 dB 〜 30 dB 0.01 dB |
| DTF レンジ （障害位置検出可能範囲） |
0 〜 1500 m. |
| テストポートコネクタ インピーダンス |
N（メス） 50 Ω |
| 妨害電波イミュニティ | +13dBm |
| 最大入力信号 | +23dBm |
| 温度 | -10℃ 〜 55ºC（動作環境）/ -40ºC 〜 80ºC（保存環境） |
| 重量 | 0.9Kg |
測定モード
ハンドヘルドネットワークアナライザでは、3種類の測定モードを有しており、状況に応じた使い分けが可能です。
Measure Match Mode（周波数特性）

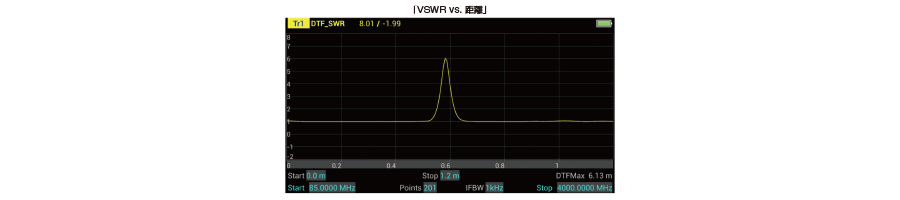

Fault Location Mode（ケーブル劣化箇所の特定）
サイトホーク+ワイドバンドパワーセンサ 運用例

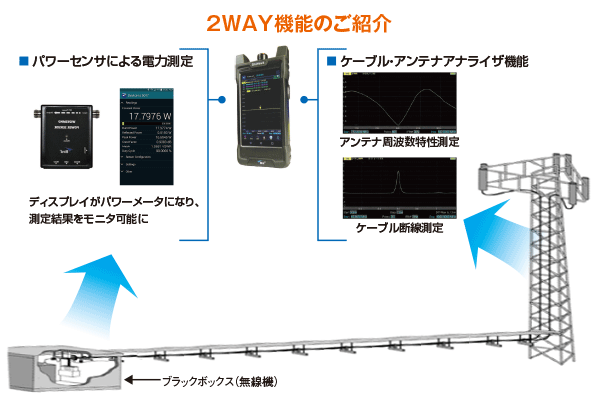

空中線システム イメージ図
BIRD社 サイトホーク（ケーブル・アンテナアナライザ）は、同社パワーセンサと接続することで、パワーメータとしてもご利用いただけます。従来のアンテナ周波数特性測定、ケーブル断線箇所測定に加え、無線機の出力確認にも対応し、システムメンテナンスをトータルでサポートします。
ワイドバンドパワーセンサ/WPSシリーズ
| 周波数範囲 | パワーレンジ | 測定精度 | 測定可能信号 | |
| 5012D | 350〜4000MHz | 150mW〜150W | 読取値 ±4% | CW、AM、FM デジタル、パルス |
| 5016D | 350〜4000MHz | 25mW〜25W | ||
| 5017D | 25〜1000MHz | 500mW〜500W | ||
| 5018D | 150〜4000MHz | 100mW〜25W | ||
| 5019D | 25〜1000MHz | 100mW〜100W |
Fault Location Modeを活用したVSWR改善例
ハンドヘルドネットワークアナライザのFault Location Modeを活用し、RFケーブルのコネクタ部分に劣化を発見。
コネクタを交換した所、VSWRが1.74から1.04へと改善された。

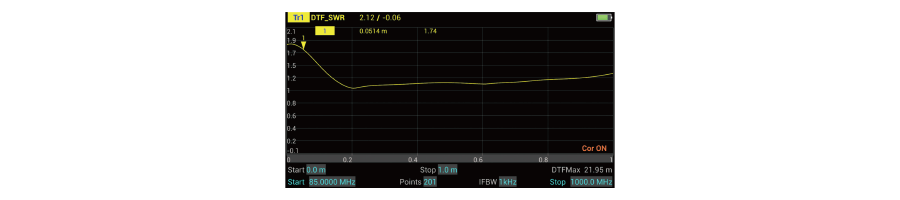

RFケーブル（全長1m）のVSWR（改善前）

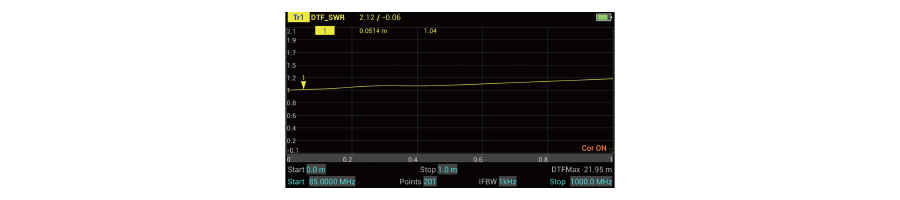

RFケーブル（全長1m）のVSWR（改善後）
