スタティスティカルパワーセンサー 7022
商品基礎情報
仕 様
● 共通仕様
| 周波数レンジ | 350MHz～6GHz |
|---|---|
| 周波数測定精度 | ±3MHz（CW信号） |
| パワー測定レンジ | 0.25～500ＷAvg. |
| ダイナミックレンジ | 33dB |
| ピーク・アベレージ比 | 12dB以下 |
| インピーダンス | 50Ω |
| 挿入VSWR | 1.065 ： 350MHz～2,500MHz 1.12 ： 2,500MHz～6,000MHz |
| 挿入損失 | 0.05dB |
| コネクター | N型メス |
| ディレクテビティー | <-30dB、350MHz～2,500MHz <-28dB、3,000MHz～6,000MHz |
| インターフェース | USB2.0 Type B（USBTMC） |
| 電源 | USB Port |
| 時間分解能 | 50nsec～10sec |
| トリガー入力コネクター | BNC型メス |
| 温度条件 | -10℃～50℃（動作）/-40℃～80℃（保存） |
| 湿度条件 | 95%以下 |
| 寸法 | 150mm x 122mm x 33mm |
| 重量 | 約680g |
| 耐振性・耐衝撃性 | MIL-PRF-28800F class 3 |
● スタティスティカルモード
| ピーク・アベレージ比（横軸） | 0～16dB |
|---|---|
| 波形がAvgパワー・レベル以上にある時間の確率（縦軸） | 0.0001～100% |
| 最小入力電力 | 0.5W |
● アベレージモード
| パワーレンジ（進行波） | 0.25W～500W |
|---|---|
| パワー精度（進行波） | 読み取り値の4%±16mW 15℃～35℃外の場合 ： +3% |
| パワーレンジ（反射波） | 0.025W～50W |
| パワー精度（反射波） | 読み取り値の4%±1.6mW 15℃～35℃外の場合 ： +3% |
| リタ—ンロス | 0～23dB |
| VSWR測定レンジ | 1.15～99.9 |
| Rho | 0.07～1.0 |

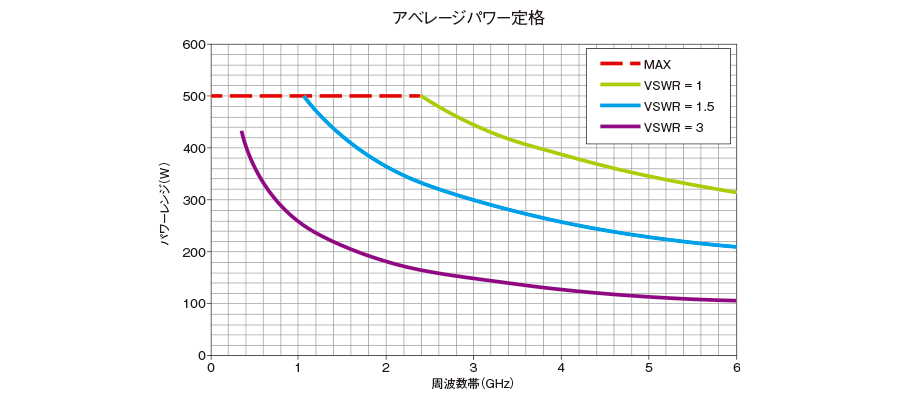

＊アベレージパワー定格は周波数帯・VSWRの値によって変化します。（下図参照）
● タイムドメインモード
| ピーク・エンベロープパワー精度 | ±5%（～500W）/±11%（500Ｗ～1,500Ｗ） 15℃～35℃外の場合 ： +3.75% |
|---|---|
| バーストアベレージパワー精度 | ±7%（0.25Ｗ～2Ｗ）/±11%（500Ｗ～1,500Ｗ） 15℃～35℃外の場合 ： +3.75% |
| 測定可能なパルスパラメーター（IEEE Std 194に準拠） | パルスオフタイム/パルス幅/パルス立ち下がり時間/パルス繰り返し周波数/パルス立ち上がり時間/パルスピリオド/パルスデューティサイクル/ピークパワー/パルスオーバーシュート |

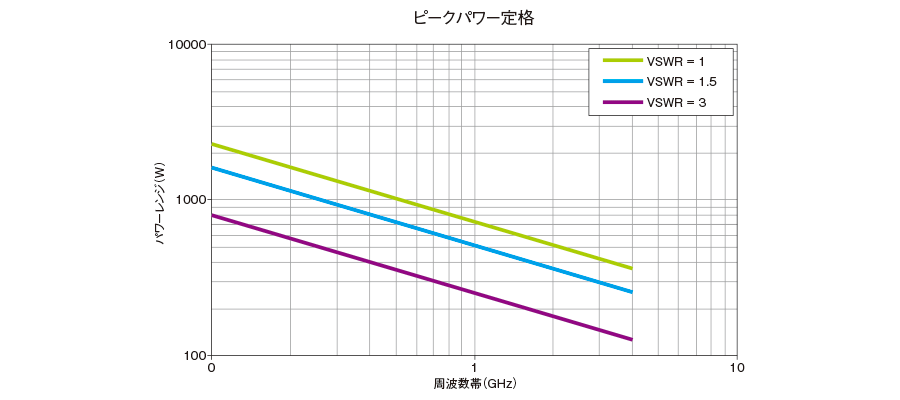

＊ピークパワー定格は周波数帯・VSWRの値によって変化します。（下図参照）
PC表示用パワーモニター VPM-3
VPM-3はPC用パワー計測ソフトウェアで、WPSシリーズや7022・7020センサーに接続し使用することが可能です。センサーをPCに接続することでDPM（デジタルパワーメーター）と同様の機能（アベレージパワー表示・ログデータの取得等）を再現できる他、7022に接続することでタイムドメインモード・スタティスティカルモードの表示・操作が可能です。

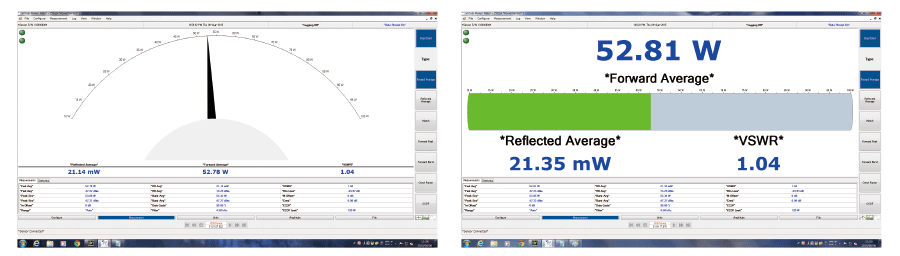

アベレージモード
進行波、反射波、VSWRのパラメータを同時に表示可能なモードです。デジタル表示だけでなく、アナログ形式でも数値を表示することが可能です。

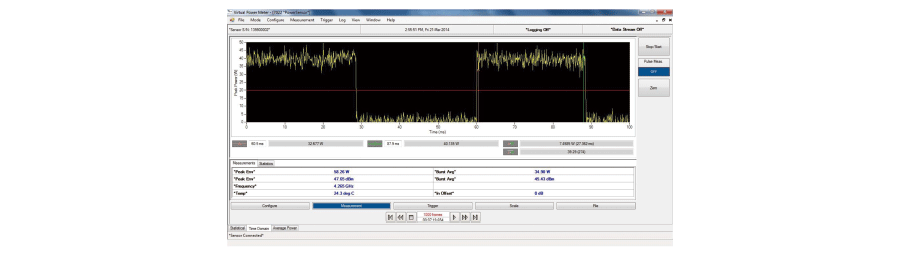

タイムドメインモード
7022接続時に使用可能なモードです。縦軸が電力値・横軸が時間となっており、リアルタイムでパワーの波形を確認することが可能です。TDMA方式等タイムスロットごとにパワーを計測する際に便利な機能です。

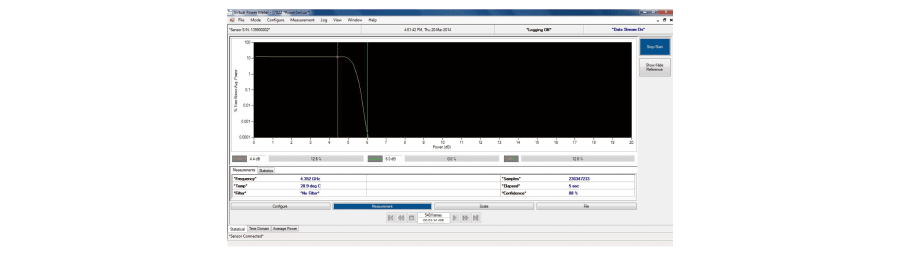

スタティスティカルモード
7022接続時に使用可能なモードで、パワー相補累積分布関数（CCDF）曲線の表示が可能です。
