BIRD Electronic|ハンドヘルドスペクトラムアナライザSH-TCシリーズ

近年の無線通信技術の進歩・普及により信号を周解析するためスペクトラムアナライザは必需品となっています。
シグナルホークは小型かつ軽量設計(1.25kg、200 x 99 x 67mm)のハンディタイプのスペクトラムアナライザです。高い携帯性と、高解像度のタッチスクリーンによる直観的な操作感を提供します。
手軽に操作することが出来、さらにバッテリー動作により屋外でも6時間の継続使用が可能なため、作業者の負担軽減や作業効率化に貢献いたします。
また、SH-60S-AOAには三角測量(Triangulation)機能が搭載されており、違法電波や干渉源の特定等にお役立ちします。
*その他の機能は、SH-60S-TCと同様
シグナルホークは小型かつ軽量設計(1.25kg、200 x 99 x 67mm)のハンディタイプのスペクトラムアナライザです。高い携帯性と、高解像度のタッチスクリーンによる直観的な操作感を提供します。
手軽に操作することが出来、さらにバッテリー動作により屋外でも6時間の継続使用が可能なため、作業者の負担軽減や作業効率化に貢献いたします。
また、SH-60S-AOAには三角測量(Triangulation)機能が搭載されており、違法電波や干渉源の特定等にお役立ちします。
*その他の機能は、SH-60S-TCと同様
商品基礎情報
ハンドヘルドスペクトラムアナライザ SH-TC個別仕様
Model | SH-60S-TC(SH-60S-AOA) | SH-42S-TC |
---|---|---|
周波数範囲 | 9kHz〜6GHz | 10MHz〜4.2GHz |
外形寸法 / 重量 | 197 x 93 x 61mm/0.9kg | 200 x 99 x 67mm/1.25kg |
ディスプレイ | 5.5インチ 1280 x 720ピクセル |
5.5インチ 1280 x 720ピクセル |
コネクタ | USB Type-C, USB 3.0 | USB Type-C, USB 3.0 |
内部バッテリー | 5時間連続使用可能 (充電所要時間:6時間) リチウムイオン電池使用 |
6時間連続使用可能 (充電所要時間:2.5時間) リチウムイオン電池使用 |
標準付属品 | 1)本体 2)ソフトキャリーケース 3)ハードキャリーケース 4)USBアダプタ 5)ACアダプタ 6)USBドライブ 7)マニュアル 8)タッチペン |
1)本体 2)ソフトキャリーケース 3)ハードキャリーケース 4)USBケーブル 5)ACアダプタ 6)USBドライブ 7)マニュアル 8)タッチペン |
ハンドヘルドスペクトラムアナライザ SH-TCシリーズ共通仕様
周波数スパン確度 | ±1% エージング ±1ppm / 年 |
---|---|
分解能帯域幅(RBW) | 10Hz〜5MHz ≧1MHz,±10% 、< 1MHz,±2% |
掃引時間 | 1.1ms〜1600s (フルスパン)、2.69ms〜1600s (ゼロスパン) |
2次高周波歪み | -70dBc (〜1.6GHz) |
3次インターセプト (TOI) | +15dBm |
入力アッテネータ | 0〜30dB |
P1dB | +5dBm (ノミナル値) |
位相雑音 (1GHz) | -96dBc / Hz @10kHz 、-118dBc / Hz @1MHz |

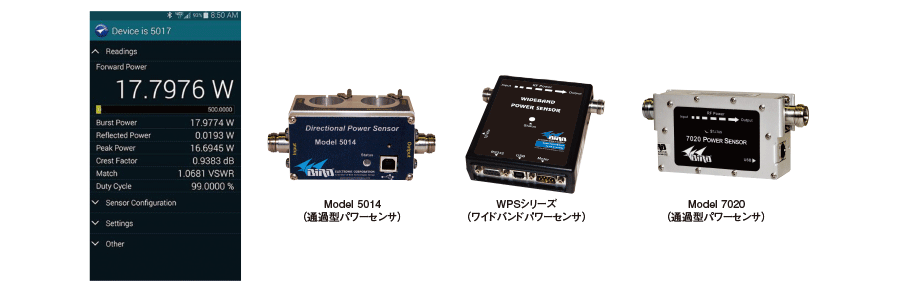

Power Measurement Mode(オプション)
サイトホークは、以下オプションを用意いただくことによりパワーメータとしても使用可能です。
各種測定画面(モード)

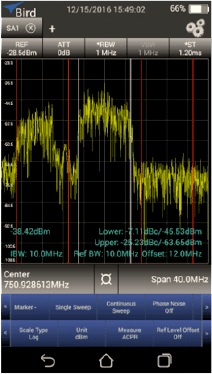

隣接チャンネル電力測定

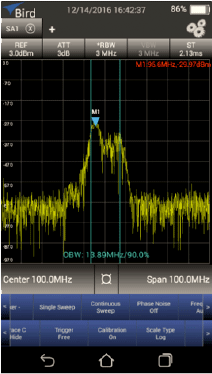

占有帯域幅測定

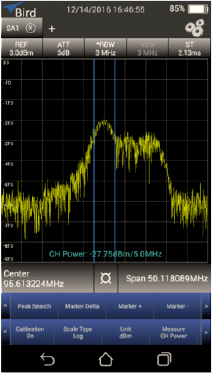

チャンネルパワー測定

N dBダウン測定

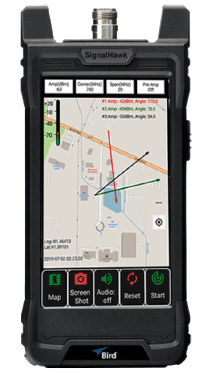

三角測量(Triangulation)測定
