BIRD Electronic|マルチファンクションパワーメーター Model4421A
商品基礎情報
マルチファンクションパワーメーター Model 4421Aの機能
4421Aは従来品である4421の機能を踏襲しながら、お客様のご要望に応じた柔軟な提案が可能です。センサーの接続ポート数(1chもしくは2ch)、外部通信機能(RS232C、RJ45(LAN))の有無等、ご選択可能となっております。
-
- 進行波/反射波電力の測定(CW信号測定、単位はdBmもしくはWatt)
- VSWR(電力定在波比)の測定・グラフ表示(縦軸パワー・横軸時間)
- 測定パワーセンサー:4027Aシリーズ、4027Fシリーズ他高精度パワーセンサー
- 2台センサー同時接続可能(1ch or 2ch どちらか選択可能)
- 外部通信機能:RS232、RJ45(LAN)(外部通信機能の有無はオーダー時にご選択可能)
※パルスセンサーへの接続対応モデルも現在開発中です。


従来モデル(Model4421)と新モデル(Model4421A)の比較
Model4421Aは、従来モデルのModel4421と比較して、センサーの2台同時接続・測定が可能になりました。また、タッチパネル操作による直感的な操作が可能になるなど、RF電源の校正作業の効率化に主眼を置いた製品です。
既に生産中止となっているModel4421の置き換えとしても十分な機能を持っています。
※センサー接続について、1台接続・2台接続はオーダー時に選択することができます。
4421 | 型番 | 4421A |
![]() |

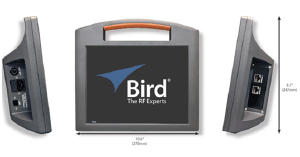

サイズ・外観 | ![]() |
![]() |

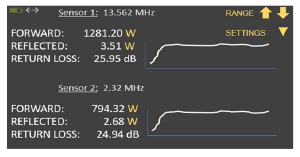

測定画面表示 | ![]() |
10Ibs(4.5kg) | 重量 | 5Ibs(2.27kg)以下 |
接続するパワーセンサーに依存 | パワーレンジ | 接続するパワーセンサーに依存 |
接続するパワーセンサーに依存 | 周波数レンジ | 接続するパワーセンサーに依存 |
高精度パワーセンサーシリーズ 4020シリーズ, 4027シリーズ, 4028, シリーズ |
対応センサー | 高精度パワーセンサーシリーズ 4020シリーズ, 4027シリーズ, 4028, シリーズ , 7023他パルスセンサーシリーズ |
最大1台 | センサー接続数 | 最大2台 |
1.0-199.9 | VSWR | 1.0-199.9 |
0dB-40dB | リターンロス | 0dB-40dB |
有 継続運用時間:8時間 | バッテリー駆動 | 有 継続運用時間:7時間 |
115/230Vac, @50/60Hz;60W (ACケーブル使用) | AC電源 | 100-240Vac, @50-60Hz 0.5A (ACケーブル使用) |
LCD, 4½ 桁表示, バックライト機能 | ディスプレイ | 9.7インチTFTフルカラーLCD、4-1/2桁 タッチスクリーン |
IEEE-488 GPIB, RS232 | インターフェイス | Ethernet, RS232 |
95%以下 | 湿度条件 | 95%以下 |
0℃-50℃(動作)/-20℃±50℃(保存) | 温度条件 | 0℃-50℃(動作)/-20℃±70℃(保存) |
AUTO/MANUALより選択 | 測定桁数変更 | AUTO/MANUALより選択 |
