パルスセンサー ラインナップ
BIRD社のパルスパワーセンサーはお客様のパルス測定のご要望に応じて柔軟な提案が可能です。シングルパルスやマルチパルス(最大4レベルまで)、さらには従来の1%精度品に加え、0.5%の超精度品:7037 の超高精度対応品もリリースしております。
●製品仕様
- 7023・25 : シングルパルス 校正周波数において精度1%@1700W(other 2%)
- 7027・29 : マルチパルス(最大4段階)精度1%@校正周波数における全パワーレンジ
(7029の13.56MHzは例外として精度1%@300W~30kW)※その他領域 : 2% - 7037 : マルチパルス(最大4段階)精度0.5%@校正周波数における全パワーレンジ
※その他領域 : 1.5%
※上記に無い周波数帯、パワーレンジの製品につきましてもご提案可能な場合がございます。お気軽にお問い合わせください。
※型番やコネクターの選定等、仕様詳細に関しては別途お問い合わせください。
●7023シリーズ(シングルパルス対応)
周波数範囲 | パワーレンジ |
350kHz±30kHz | 5W~10kW |
400kHz±4kHz | 50W~20kW |
3.2MHz±0.2MHz | 90W~12kW(CW) *パルス平均 20kW Max |
13.56MHz±100kHz | 48W~10kW(CW) *パルス平均 15kW Max |
100MHz±100kHz | 45W~5.5kW *パルス平均 7kW Max |
●7025シリーズ(シングルパルス高出力対応)
周波数範囲 | パワーレンジ |
400kHz±24kHz | 200W~40kW |
13.56MHz±100kHz | 30W~30kW |
●7037シリーズ(超高精度0.5%センサー)
周波数範囲 | パワーレンジ |
400kHz±10% | 25W~25kW |
2MHz±10% | 10W~10kW |
13.56MHz±5% | 100W~10kW |
27.12MHz±5% | 90W~9kW |
40.68MHz±5% | 75W~7.5kW |
60MHz±5% | 60W~6kW |
●7027シリーズ(マルチパルス対応)
周波数範囲 | パワーレンジ |
400kHz±10% | 25W~25kW |
2MHz±10% | 10W~10kW |
13.56MHz_1(±5%) | 1W~1kW |
13.56MHz_2(±5%) | 10W~10kW |
27.12MHz±5% | 10W~3kW |
40.68MHz±5% | 75W~7.5kW |
60MHz±5% | 30W~6kW |
●7029シリーズ(マルチパルス高出力対応)
周波数範囲 | パワーレンジ |
400kHz±10% | 200W~40kW |
3.2MHz±10%(±5%) | 40W~40kW |
13.56MHz_1±10%(±5%) | 15W~15kW |
13.56MHz_2(±5%) | 30W~30kW *(300W~30kW : 精度1%) |
40.68MHz±5% | 10W~10kW |
60MHz±5% | 100W~20kW |
100MHz±5% | 45W~5.5kW |
測定モード
パルスセンサーシリーズには主に大きく分けて以下測定モードが存在します。
1.進行波/反射波、VSWRの測定値をデジタル表示を行うAverage power (平均電力)測定モード
2.タイムドメインモード(マルチパルス対応機種専用の機能)
※タイムドメインモードはパルス波形をグラフ表示にてモニターする機能となります。
測定可能パラメーター
全製品(7023/25/27/29/37)共通
- 進行波/反射波測定(CW・平均電力測定)
- VSWR測定
- パルス平均電力測定(State(Gated) average power)
- マルチパルス対応機種は最大4段階パルスまで対応
- PCソフト(VPM-3)にて測定値を表示
- csvファイルにてログデータ抽出及び、保存した測定データのプレイバックも可能

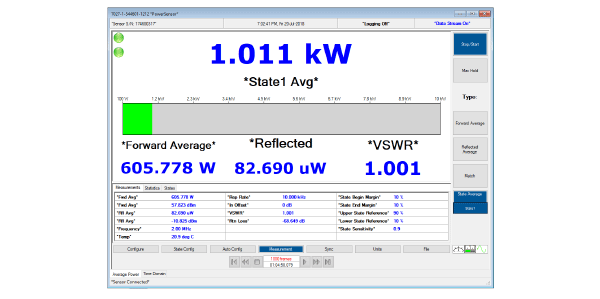

測定画面
マルチパルス対応機種(7027/29/37)専用機能
- タイムドメインモード
最大4段階パルスまで対応の波形モニターモードです。
(横軸時間 : μsec~・縦軸電力 : W)

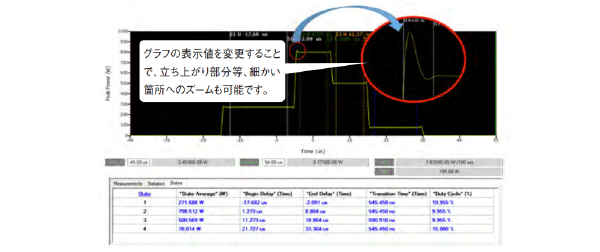

マーカーを設置し、各レベル毎のパルス平均電力やオーバーシュート箇所の分析も可能です。
高精度パワー測定という従来のソリューションに加え、In-Situのモニターとして、プロセス中のパルス状態監視、異常検知用途としても活用可能です。
*マッチングボックスーRF電源の間(50Ωライン)での測定。
マッチングボックスーチャンバ間のモニターはBDS-2をご活用ください。

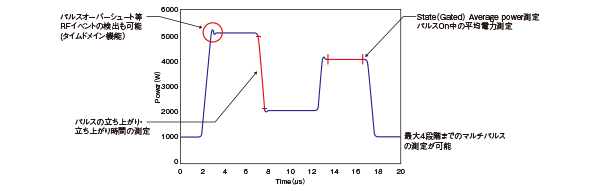

タイムドメインモード
State(Gated)average power 測定イメージ

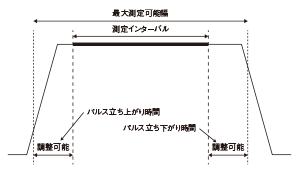

シングルパルス測定イメージ図
State(Gated) average power測定では、パルスの立ち上がり・立下がりのタイミングを検知し、パルスON中の平均電力を測定します。
ユーザー側のパルス出力条件に合わせて、立ち上がり・立下り時間及び、測定インターバルの調整が可能です。
(左記イメージ図)
マルチパルス測定イメージ図
