デバイダ・コンバイナ、スプリッタ

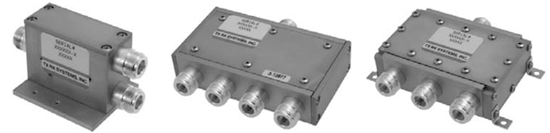

BIRD社(バード社)の小型コンバイナ・デバイダは、コンパクトな分波器・結合器です。スプリッタは2分配や3分配、4分配を標準としてご用意しております。
ご要望に応じた分配数でカスタム製作する事も可能です。また、周波数範囲は広帯域から狭帯域まで製作可能ですので、放送用プリアンプや携帯無線機、無線受信機などの内部コンポーネントとして有用です。
ご要望に応じた分配数でカスタム製作する事も可能です。また、周波数範囲は広帯域から狭帯域まで製作可能ですので、放送用プリアンプや携帯無線機、無線受信機などの内部コンポーネントとして有用です。
商品基礎情報
小型コンバイナ・デバイダ
Model | 電力 定格 |
周波数 範囲 |
挿入 損失 |
アイソ レーション |
VSWR | 寸法 (mm) |
コネクタ |
2-AD-FFN-X | 2W | 2.0- 2.5GHz |
0.6dB | 20dB以上 (J2-J3間) |
1.17 以下 |
69.9 x 69.9 x 27.0 |
N型 (メス) |
30-BD-FFA-2 | 30W | 800- 3.5GHz |
0.5dB 以下 |
25dB (J2-J3間) |
1.2 以下 |
108.0 x 79.8 x 12.7 |
SMA型 (メス) |
30-AD-FFN-2 | 30W | 800- 3.5GHz |
0.5dB 以下 |
25dB (J2-J3間) |
1.2 以下 |
55.9 x 69.1 x 26.4 |
N型 (メス) |
100-AD-FFN-2 | 100W | 806- 906MHz |
3.25dB 以下 |
20dB以上 (J2-J3間) |
1.2 以下 |
28.3 x 76.2 x 76.2 |
N型 (メス) |
350-AD-FFN-2 | 350W | 460- 970MHz |
0.4dB | 20dB以上 | 1.3 以下 |
83.1 x 63.5 x 20.3 |
N型 (メス) |
スプリッタ
Model | 分配数 | 電力 定格 |
分配比 (出力/入力) |
周波数範囲 | 挿入 損失 |
アイソ レーション |
コネクタ |
84-01-09 | 2分配 | 125W | 50% | 10-512MHz | 3.2dB | 20dB | N型(オス) |
84-37-01 | 2分配 | 800W | 50% | 144-174MHz | 3.2dB | 20dB | N型(メス) |
84-37-02 | 4分配 | 1000W | 25% | 350-520MHz | 6.4dB | 20dB | N型(メス) |
84-58-01 | 2分配 | 800W | 50% | 350-520MHz | 3.2dB | 20dB | N型(メス) |
84-58-02 | 4分配 | 1000W | 25% | 350-520MHz | 6.4dB | 20dB | N型(メス) |
84-83-12 | 3分配 | 500W | 33% | 746-960MHz | 5.1dB | 20dB | N型(メス) |
84-83-14 | 2分配 | 500W | 50% | 746-960MHz | 3.2dB | 20dB | N型(メス) |
84-83-17 | 4分配 | 500W | 25% | 746-960MHz | 6.4dB | 20dB | N型(メス) |
