同軸セレクタースイッチ、同軸アイソレーター

BIRD社(バード社)の同軸セレクタースイッチ 71、72、74シリーズは、同軸の切替スイッチです。パネルなどにも実装可能な製品となっており、ノブを引き、回転させる事によりRFライン切替えを容易に行うことができます。装置内や研究設備など、RFラインの切替を頻繁に行う現場で非常に便利です。
同軸アイソレーター・サーキュレーターは、3ポートタイプ(Single Junction)と4ポートタイプ(Dual)をご用意しております。TXRX部門での製作・供給となります。狭帯域の製品となりますが、高精度・信頼性の製品です。
商品基礎情報

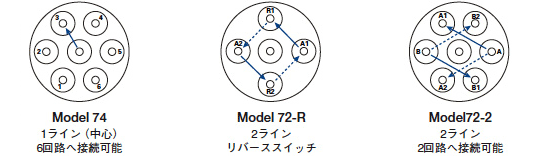

同軸セレクタースイッチ 71、72、74シリーズ
ラインナップ
Model | 7422 | 7441 | 7431 | 74 | 718 | 7181 | 72-2 | 72R |
位 置 | 2 | 3 | 4 | 6 | 8 | 10 | 2 | reversing |
同軸回路 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
共通仕様
周波数範囲 | DC-10GHz |
RF電圧(最大) | 500V(RMS/実効値) |
減 衰 | 75dB(Cross Talk) |
温度領域 | -60ºC から +65ºC |
寸法・重量 | 1.1kg |
周波数特性
周波数 | 100MHz | 1000MHz | 4000MHz |
VSWR | 不適 | 1.06以下 | 1.30以下 |
挿入損失 | 0.02dB | 0.09dB | 0.22dB |
最大定格@65ºC | 850W | 200W | 75W |
同軸アイソレーター・サーキュレーター
仕様
最大電力定格 | 100W |
周波数範囲 | 118MHz-960MHz (スペック幅 約20MHz) |
アイソレーション | 25dB以上 |
※ | 周波数範囲及び最大電力定格は型番に依存します。 カスタム品となる場合がありますので営業担当にご相談ください。 |
その他の高周波(RF)コンポーネント
次の製品群も供給可能です。詳細は営業担当よりご紹介さしあげますので、何なりとご用命ください。
- デュプレクサー
- レシーバー・マルチカプラー
- 受信用シグナルブースター
- キャビティーフィルター(バンドパス、ノッチ、Tパス)
- クロスバンドカップラー
- UHFタワートップ増幅器
- キャビティーコンバイナー
- UHF帯直線アンテナ(送信)
