大電力用途向け高周波電力計 (ワットメーター)

アナログ放送向け送信器や産業向け高出力装置など、大電力の出力測定は今なお必要とされています。BIRD社(バード社)では、1-5/8インチ(39D相当)から6-1/8インチ(152D相当)まで様々な同軸管(ラインセクション)を取り扱っています。
また、エレメントを挿入した検出部(ソケット)とワットメーターをDCケーブルで接続することにより、大電力の測定を実現しています。
商品基礎情報
ワットメーター

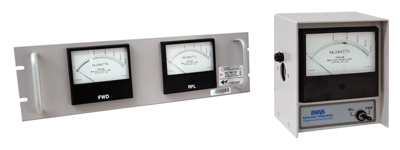

ラックマウント型と箱型の2種類のタイプを用意しています。ラインセクション(同軸管)とDCケーブルをつなげて使用します。
Model | メーター形状 | メーター目盛 | メーター | ケーブル (m) |
備考 |
3127-035 | パネルマウント | 5/10/25kW | シングル | 7.62 | – |
3127-055 | パネルマウント | 5/10/25kW | シングル | 7.62 | 測定切換 スイッチ付き |
3127-040 | パネルマウント | 5/10/25kW | デュアル | 7.62 | – |
3127-080 | パネルマウント | 15/30/60kW | シングル | 7.62 | 測定切換 スイッチ付き |
3127-075 | パネルマウント | 15/30/60kW | デュアル | 7.62 | – |
6810-220 | 箱型 | 5/10/25kW | – | 3.05 | 測定切換 スイッチ付き |
6810-230 | 箱型 | 15/30/60kW | – | 3.05 | 測定切換 スイッチ付き |
6810-250 | 箱型 | 8/80kW | – | 3.05 | 測定切換 スイッチ付き |
6810-265 | 箱型 | 8/80kW | – | 3.05 | – |
6810-307 | 箱型 | 15/30/60kW | – | 3.05 | – |
6810-309-7 | 箱型 | 5/10/25kW | – | 3.05 | – |
アラーム付RFモニタリング・システム WATTCHERシリーズ
同軸管と一緒にご使用可能なアラーム付アナログメーターシステムです。アラームを起動させるためにAC電源が必要です。
Model | 進行波メーター目盛 | 反射波メーター目盛 | 精度 | 寸法(mm) | 重量 |
3171B | 5/10/25 | 5/10/25 | フルスケール±5% | 483 x 133 x 237 | 2.5kg |
3171B020 | 15/30/60 | 15/30/60 | フルスケール±5% | 483 x 133 x 237 | 2.5kg |
3126A | 15/30/60 | 1.5/3/6 | フルスケール±5% | 483 x 133 x 95 | 2.28kg |
3127A | 5/10/25 | 1/2.5/5 | フルスケール±5% | 483 x 133 x 95 | 2.28kg |
ラインセクション(同軸管)

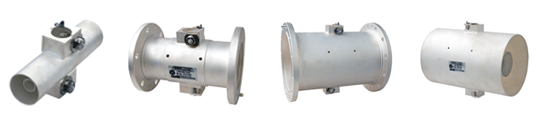

フランジタイプ(EIA規格)、アンフランジタイプの2種類のラインセクションをご用意しています。
Model | 同軸管径 | コネクター | 全長(mm) | 重量 |
4715-000 | 1-5/8インチ(39D相当) | EIA規格フランジ | 171 | 1.48kg |
4723-000 | 1-5/8インチ(39D相当) | アンフランジ (Rec. 0.438インチ) |
162 | 0.7kg |
4723-020 | 1-5/8インチ(39D相当) | アンフランジ (Flushタイプ) |
162 | 0.7kg |
4610-000 | 3-1/8インチ(77D相当) | EIA規格フランジ | 179 | 3.3kg |
4801-100 | 3-1/8インチ(77D相当) | アンフランジ (Rec. 0.688インチ) |
165 | 1.94kg |
4802-000 | 3-1/8インチ(77D相当) | アンフランジ (Flushタイプ) |
165 | 1.94kg |
4642-000 | 4-1/16インチ(-) | EIA規格フランジ | 213 | 4.0kg |
4844-000 | 4-1/16インチ(-) | アンフランジ (Rec. 0.531インチ) |
191 | 1.3kg |
4905-000 | 6-1/8インチ(152D相当) | EIA規格フランジ | 260 | 7.7kg |
4909-000 | 6-1/8インチ(152D相当) | アンフランジ (Rec. 0.968インチ) |
245 | 5.8kg |
*:アンフランジのラインセクションには、内導管の凸凹により、Flush(内導管と外導管の差がない)タイプとRecess(内導管が引っ込んでいる)タイプがありますので、お客様の仕様を充分にご確認ください。
