商品基礎情報
TQ-SystemsのSoMについて
TQ-SystemsのSoMは15年の長期供給保証にも対応しており、FA製品、ゲートウェイなどの通信装置、ロボット、医療機器など幅広い分野で使用されております。System on Moduleは、従来設計に非常に時間を要していたプロセッサ、メモリ、電源ICなどがモジュール上に実装されたものなので、お客様の開発工数を削減し、量産化までの開発期間の削減、開発コストの削減に非常に効果がある製品です。
TQMa62xxについて
TQMa62xxはTI社のAM62xxプロセッサを搭載しております。AM335xの後継のデバイスであり、低価格でパフォーマンスが格段に向上しています。AM62xxは以下の特長があります。
【主な特長】
- Arm® Cortex®-A53(最大クアッドコア)を搭載
- Arm® Cortex®-M4Fを搭載
- ハイパフォーマンスの3Dグラフィックアクセラレータ(Imagination Technologies社 AXE1-16C)を搭載
- OpenGL ES 3.1、Vulkan 1.2をサポート
- デュアルディスプレイ(LVDS 8 lane + RGB 24 bit)をサポート
- カメラ入力をサポートするMIPI® CSI-2 v1.3 準拠 + MIPI D-PHY 1.2 (data 4 lane)
- FPGA、ASIC、Flash(NOR、NAND)と接続可能なGPMC(16 bit)をサポート
- PRU(Program Realtime Unit)による産業用ネットワークの実現が可能
- 2 x Gbit Ethernet switch (TSN)
- 3 x CAN FD
- 2 x USB 2.0
- OSPI
- セキュリティを強化
- 低消費電力(typ 2 w )
- 高度なパワーマネージメント機能
2つのモジュールと評価ボードを用意

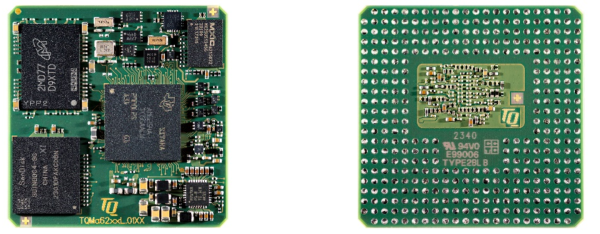

TQMa62xxL
超小型モジュール設計
366ピンのLGAパッケージで超小型(38mm×38mm,1.7mm pitch)に設計されています。ボードに実装しても高さ3.3mmで設計できますので、非常に薄型の製品にも適しております。
【LGAパッケージのメリット】
- 低価格で提供
- スペースをとらない
- ほとんど全ての信号ピンが出力されているので、デバイスと同様に全ての機能を使用可能
- ハンダで実装されるので、接続の信頼性が高くなる
- リール提供のため、デバイス同様にマウンタで実装可能(大量生産案件にも対応可)
- コネクタ接続部分の設計や導通チェックがいらない

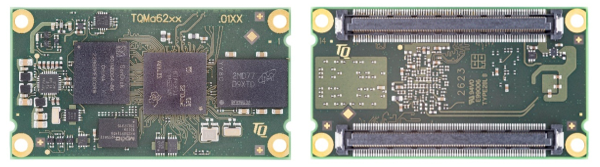

TQMa62xx
超小型モジュール設計
2 x 160ピンの0.5mm pitchのコネクタで超小型(55mm×32mm)に設計されています。ほとんど全ての信号ピンが出力されているので、デバイスと同様に全ての機能を使用可能です。コネクタタイプ要望のお客様には、こちらがお薦めです。
【コネクタタイプのメリット】
- 少量生産案件に最適
- モジュールの交換が容易
開発環境について
TQ-Systemsでは専用の開発キット(Starter Kit)をご用意しております。Starter KitにはBSP(Reference用Board Support Package)、回路図、SoMの3D CADデータも付属していますので、お客様が開発される際のリファレンスデザインとして使用いただくことが可能です。OSはYoctoのLinuxをサポートしており、bootloader、kernel、filesystem等の環境が容易に作成できます。すぐに評価できる環境が揃っており、ユーザー様のご要望の評価ができます。
製品ラインアップ
■TQMa62xxL
- TQMa6254L-AA, Quad Cortex®- A53 / 1,4GHz, Cortex®- M4 / 400MHz, 64 MB NOR Flash, 1GB SDRAM, with 3D GPU, 64 kB EEPROM, RTC, -40°C…+85°C
- TQMa6231L-AA, Single Cortex®- A53 / 1,4GHz, Cortex®- M4 / 400MHz, 64 MB NOR Flash, 1GB SDRAM, 64kB EEPROM, RTC, -40°C…+85°C
■TQMa62xx
- TQMa6254-AA, Quad Cortex®- A53 / 1,4GHz, Cortex®- M4 / 400MHz, 64 MB NOR Flash, 1GB SDRAM, with 3D GPU, 64 kB EEPROM, RTC, -40°C…+85°C
- TQMa6231 -AA, Single Cortex®- A53 / 1,4GHz, Cortex®- M4 / 400MHz, 64 MB NOR Flash, 1GB SDRAM,64 kB EEPROM, RTC, -40°C…+85°C

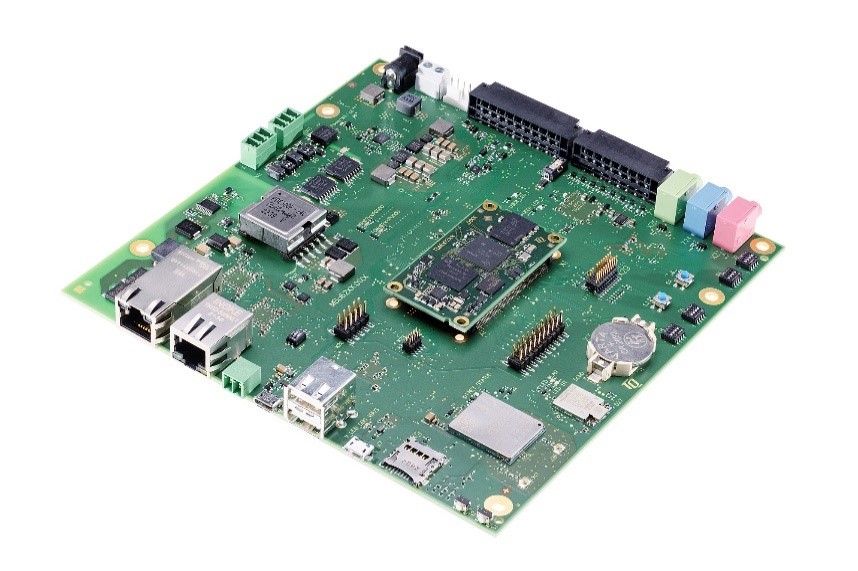

評価ボード
■STKa62xxL評価ボード
STKa62xxL (Eval Kit) with TQMa62xxL-AA, Dual Cortex®- A53 / 1GHz, Cortex®- M4 / 400MHz, 64 MB NOR Flash, 1GB SDRAM, 64 kB EEPROM, RTC, 2x ETH 10/100/1000 (TSN), 2x CAN FD, 1x USB 2.0 OTG, 1x USB Debug, 2x USB2.0., Audio, 1x LVDS, IOT & WLAN Module, 1x CSI Kamera, GPIOs (4x 24V_IN, 4x 24V_OUT, 2x AI_IN), Pinheader (PRU Signals, GPIOs, SPI, I2C), Reset-Button, mikro SD Card interface, Power Supply, 4 GB SD card, Cables
■STKa62xx評価ボード
STKa62xx(L) (Eval Kit) with TQMa62xx / TQMa62xxL + Adapter, Dual Cortex®- A53 / 1GHz, 2x Dual Cortex®-R5F/800 MHz, Cortex®- M4 / 400MHz, 8GB eMMC, 1GB SDRAM, 64 kB EEPROM, RTC, 1x LVDS, 1x CSI,Audio, 1x USB 2.0 OTG, 2x USB 2.0, 1x USB debug, 2x ETH 10/100/1000 (TSN/ POE capable), 2x CAN FD, 1x RS485, 1x Temperature sensor, GPIOs (4x 24V_IN, 4x 24V_OUT, 8x AI_IN), WIFI/ BT, Mobile Network, Reset-Button, SD Card interface, Power Supply, 4 GB SD card, Cables
ほぼ全てのインターフェイスを評価することができますので、実際の製品に近い環境で評価できるスターターキットになっております。

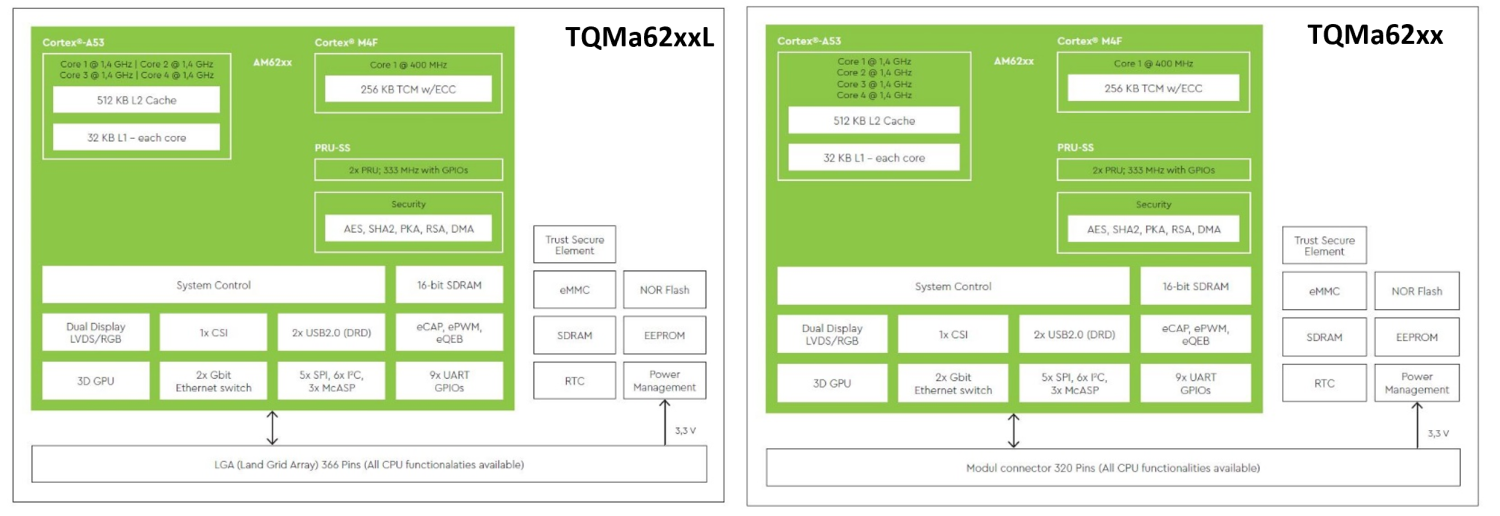

TQMa62xxシステムブロック図

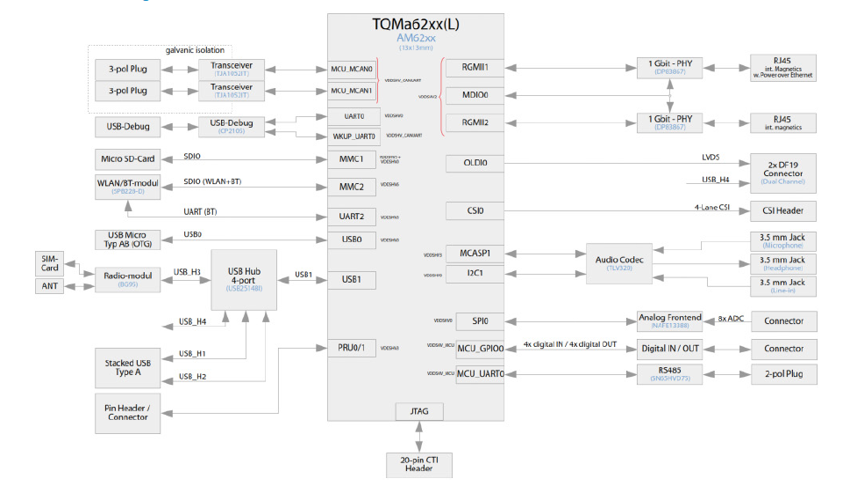

評価ボード(MBa62xx)におけるシステムブロック図
MBa62xx system block図
