Paragon-X 時刻同期解析装置
PTP/SyncEマスターやスレーブをエミュレーションする機能により、PTP GM（グランドマスタークロック）、BC（バウンダリークロック）、TC（トランスペアレントクロック）、Slave（スレーブ）の各装置単体試験が可能です。また、ネットワーク同期精度測定（ToD: Time of Day、Phase、Frequency）や、PDVやWander挿入によるインペアメント試験など、統合的な試験・解析が1台で実行可能です。
また、CAT（Calnex Analysis Tool）解析ソフトにて、各種ITU-Tマスクに対してTime ErrorやMTIE/TDEVの測定結果を分析することで、各装置パフォーマンスについて基準に対する合否判断も明確に行うことが可能となります。
商品基礎情報
試験・測定モード
- Master/Slaveエミュレーション、PTP/1PPSタイムエラー測定
- SyncE Wander/Jitter測定、ESMC生成/キャプチャ
- CES（Circuit Emulation Service）
- Ethernet OAM
- MPLS-TP OAM（PTN）
主な仕様
Ethernetインターフェース
- 100M Electrical
- 1G Electrical
- 1G Optical− SFP
- 10G Optical（オプション）− XFP or SFP+
リファレンスクロック
- 外部リファレンス入力 ： 2.048MHz、10MHz、E1 MTS、T1 BITS、64kHz、Sync-E
- 内部リファレンス ： Stratum 3（4.6ppm）
測定精度
- IEEE1588v2/CES ： 5ns
- Sync-E ： 1ns
対応業界標準規格
通信、電力、放送、産業・車載など、幅広い分野のデバイス適合性検証をサポートします。
- 通信 ：ITU-T G.8262x/ ITU-T G.827x
- 電力 ：IEC/IEEE 61850-9-3、IEEE C37.238
- 放送 ：SMPTE 2059-2
- 産業・車載：IEEE 802.1AS (gPTP) / AS-REV
IEEE1588v2 試験

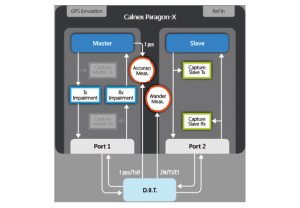

Paragon-XのMaster/Slaveエミュレーション機能を利用しGM/BC/TC/Slave各装置単体のパフォーマンス評価に加え、ネットワーク試験においてもPDV（パケット遅延変動）付与やTime Error測定を行うことで総合的な試験が可能です。
PTP標準パラメータ合致判定
異なるベンダーや装置間における『接続性試験』に最適
- 各PTPプロファイルに準拠したパラメータ確認試験
- キャプチャしたデータから自動的にフィールド値を確認・判定
- 合致しない場合、赤ハイライトで分かりやすく表示
- ユーザ任意のプロファイル設定も可能
各装置単体試験
■ GM

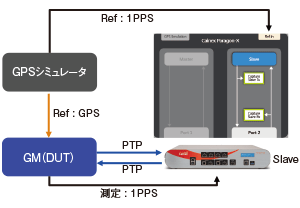

- ITU-T G.8272 PRTC/T-GM試験
- GPS同期精度、タイムスタンプ精度、パケット送信間隔
■ BC
- ITU-T G.8273.2 T-BC試験
- Time Error測定 cTE ： 50ns（class A） or 20ns（class B）等
■ TC
- ITU-T G.8273.3 T-TC試験として策定中

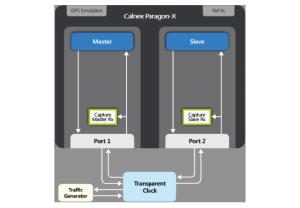

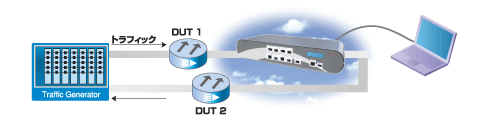

- TC装置への負荷としてトラフィックジェネレータと併用

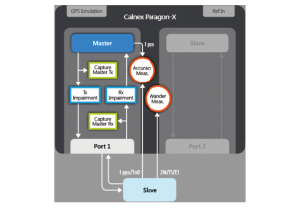

■ Slave
- ITU-T G.8273.2 T-TSC試験
- Time Error測定 Max｜TE｜ ： 100ns（class A） or 70ns（class B）等
Sync-E試験

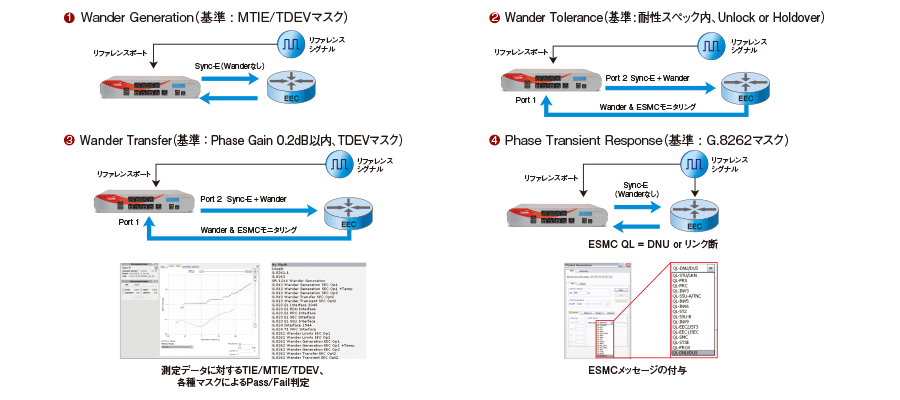

ITU-T G.8262、G.8264に準拠したWander/Jitter測定が可能です。Sync-E信号にWander/Jitterの付与、ESMCメッセージの生成/モニタリングが可能なため、EECの耐性評価やMTIE/TDEVマスクによるPass/Fail判定が簡単に行えます。
ITU-T G.8262、G.8264 – Wander ＆ ESMC Testing

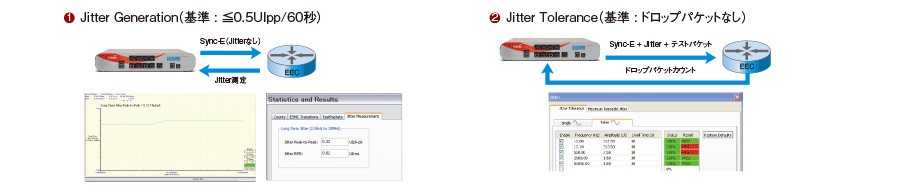

ITU-T G.8262、O.174 – Jitter Testing

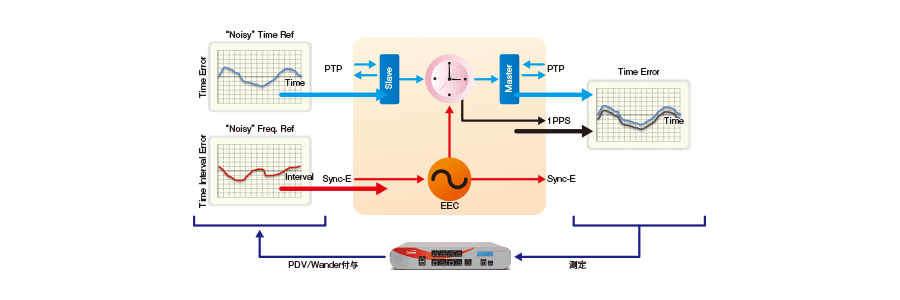

IEEE1588v2 + Sync-Eハイブリッドテスト
【PTPとSync-Eの同時試験】
- Time Error測定（1PPS/PTPパケット）
- Sync-E Wander測定
PTP Filed Verifier (PFV)
PTP Field Verifier (PFV) を使用し、標準規格またはユーザー定義プロファイルに対するPTPプロトコルの適合性を解析します。
- 自動Pass/Fail判定:
- キャプチャしたPTPメッセージを事前に定義したルールセットと照合し、明確なPass/Failアラートを表示します。
- コンプライアンス確認:
- 送信されたPTPメッセージがITU-T、IEEE、およびユーザー定義の標準やルールに準拠しているかを確認し、非準拠の領域を即座に可視化します。
- 柔軟なカスタマイズ:
- 柔軟なXMLルールにより、合否（Pass）基準を完全にカスタマイズ可能です。
- レポート生成:
- 包括的なレポート生成機能を備えています。

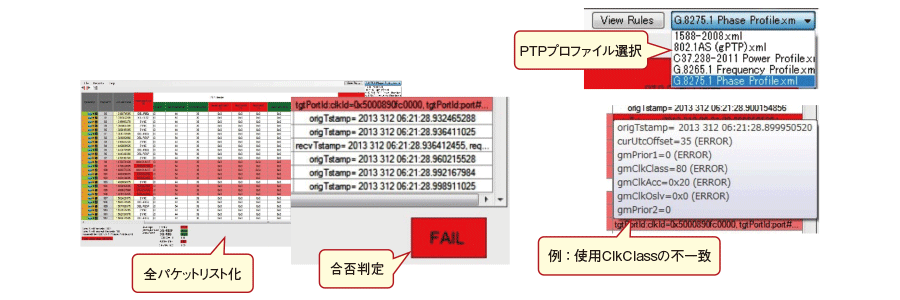

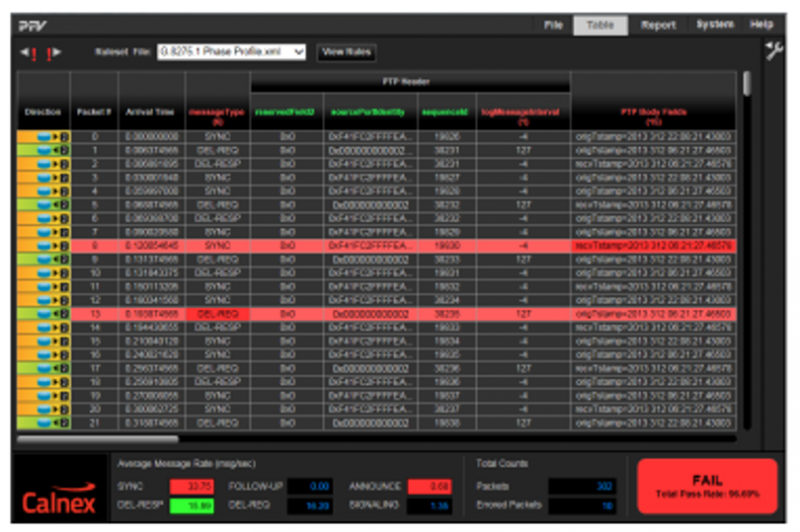

PFVの解析画面
高度なToD試験
業界標準のToDイベントおよび情報メッセージを生成し、メッセージフォーマットやアラームの完全な制御が可能です。メッセージ内の重要なフィールドを完全にデコードすることで、タイミングエラーを迅速に特定します。
- 同時生成:
- PTPやSyncEと同時にToD信号を生成できます。
- デバイス応答の確認:
- タイミング入力を意図的に操作し、それに対するデバイスの応答を確認します。
- CATとの連携:
- CAT（Calnex Analysis Tool）の可視化機能と組み合わせることで、ステータス遷移が与える影響を容易に確認できます。
- 結果の統合:
- パフォーマンス分析のため、ToDの測定結果を他の同時測定結果と連携させることが可能です。

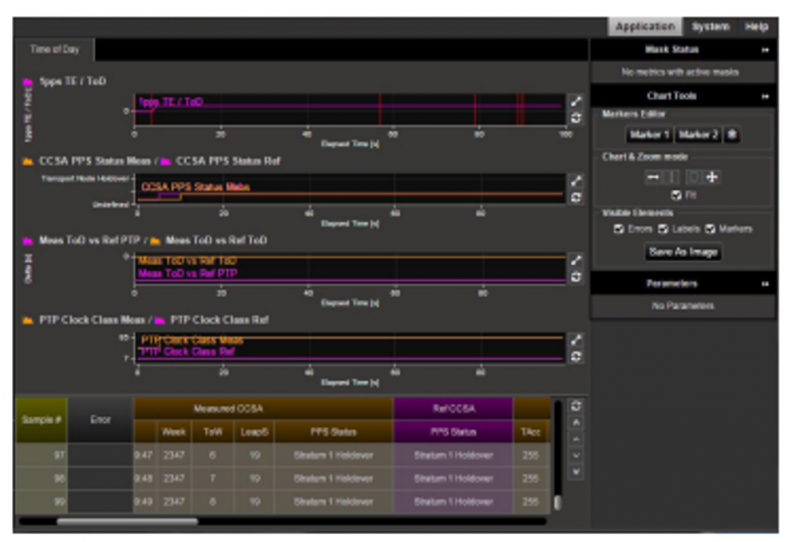

ToDの解析画面
Calnex Analysis Tool (CAT)
Calnex Analysis Tool (CAT) は、ネットワークおよびデバイスの性能に関する高度な分析を提供します。すべての測定結果を一元管理できるだけでなく、複数のグラフを同時に表示できるため、結果の相関関係を容易に把握することが可能です。さらに、進化したグラフィック機能により、MTIEやTDEVなどの指標をITU-TやO-RANのマスク（許容値）に照らして簡単に評価できます。

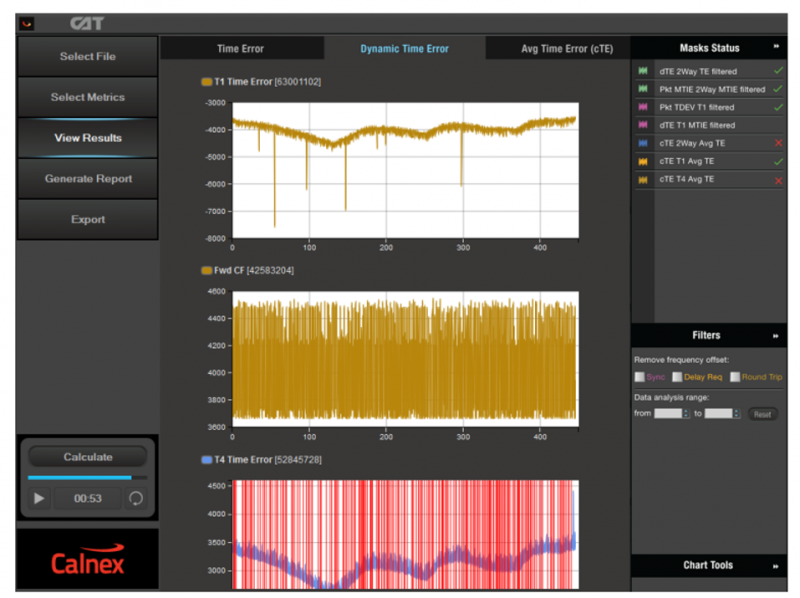

CATの操作画面
- 超高精度な測定分解能
250ps（サブナノ秒）という極めて高い分解能により、Class-C/Dデバイスに求められる微細なタイムエラーを確実に捕捉します。 - 112G PAM4モジュールへの完全対応
QSFP-DD112等の最新モジュールを用いたPTP試験を網羅し、テラビット級インフラの「同期の不確かさ」を排除します。 - 高度なエミュレーション機能
バウンダリクロック等の挙動を詳細なパラメータ制御で再現。実環境に近い複雑なシナリオでの評価が可能です。
