産業用のPCやIoTエッジに最適なIntel社の“Alder Lake-N”プロセッサ搭載モジュール TQMxE41Sシリーズ

信頼性の高いドイツのTQ-Systemsから待望のIntel社のIntel Atom® Processors x7000E Series、Intel® Core™ i3 Processors Series、Intel® Processors N Series (“Alder Lake-N”)を搭載し、SMARC2.1規格に準拠したSystem on Module(SoM)がリリースされました。

サンプルお問い合わせ

資料請求

商品基礎情報

TQ-SystemsのSoMについて

TQ-SystemsのSoMは15年の長期供給保証にも対応しており、FA製品、ゲートウェイなどの通信装置、ロボット、医療機器など幅広い分野で使用されております。System on Moduleは、従来設計に非常に時間を要していたプロセッサ、メモリ、電源ICなどがモジュール上に実装されたものなので、お客様の開発工数を削減し、量産化までの開発期間の削減、開発コストの削減に非常に効果がある製品です。

TQMxE41Sについて

TQMxE41Sは以下の特徴があります。

Intel社の“Alder Lake-N”プロセッサを搭載しており、以下のシリーズから選択可能

　　1.Intel Atom® Processors x7000E Series
　　2.Intel® Core™ i3 Processors Series
　　3.Intel® Processors N Series

従来のCPUと比較して大幅にパフォーマスが向上

例）N200 vs N6415
　　‣ シングルスレッド処理 1.30倍
　　‣ マルチスレッド処理 1.09倍
　　‣ グラフィック処理 1.68倍
　　‣ AI処理 6.85倍
デュアルコアから最大 8 コアまで1つの共通設計で実現可能

6W～15Wの消費電力
LPDDR5 最大16 GB
eMMC 最大256 GB
DP++、HDMI、eDP/LVDSを含む3つの独立した4K@60fpsの高解像度ディスプレイ出力
Intel® AVX256とIntel® Deep Learning Boostをサポート、グラフィックとAI処理に最適
2x 2.5 Gigabit Ethernetをサポート (Intel® i226)
高速なPCIeとIO

　　‣ 2x USB 3.2 Gen2 (up to 10 Gb/s)
　　‣ 4x PCIe Gen3 (up to 8 Gb/s per Lane)
　　‣ 1x SATA Gen3 (up to 6 Gb/s)

拡張セキュリティ機能
SMARC 2.1 準拠

IoT、POS、マルチメディア、メディカル、産業オートメーション、オフィスオートメーション、マシンビジョン、HMI、スマート・ホーム、スマートシティなど幅広いアプリケーションの製品を実現できます。

本モジュールでは電源管理IC、LPDDR5、eMMC、EEPROMが搭載されており、容量をカスタマイズすることも可能です。

SMARC規格のモジュールを用意

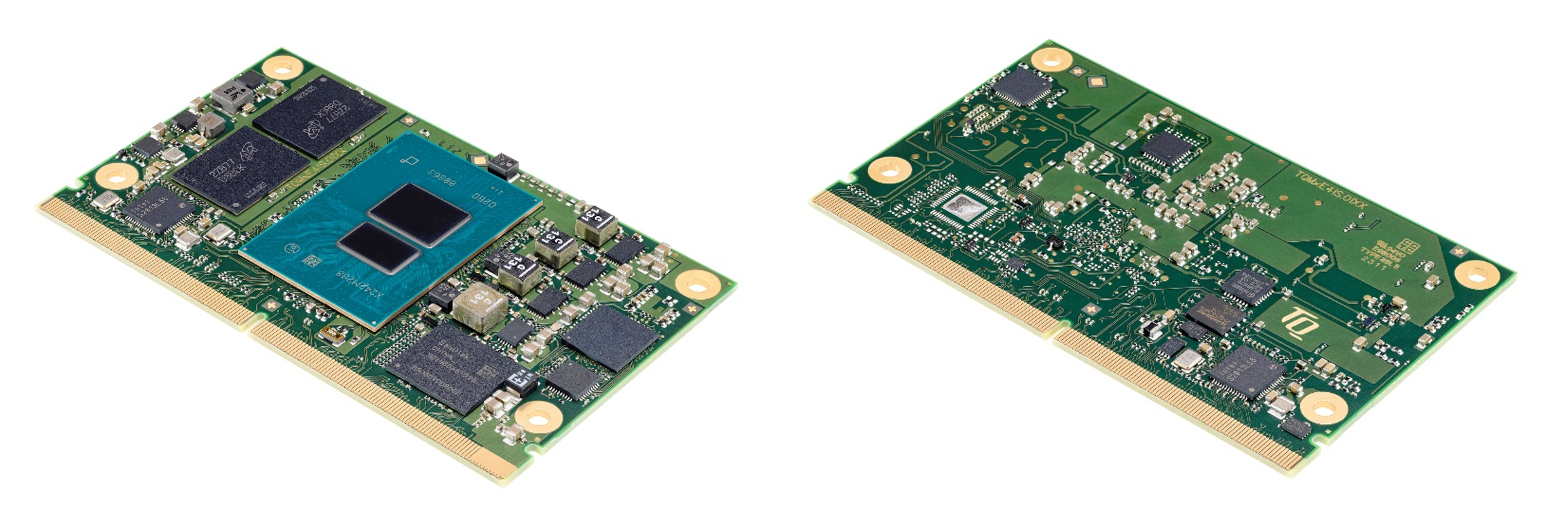

TQMxE41S

小型モジュール設計 (82 mm x 50 mm)で作られております。
SMARC 2.1規格に準拠して作成されていますので、SMARC 規格のボードに容易に置き換えて使用することが可能です。
同一のメインボードで複数のCPU(Intel Atom® Processors x7000E Series,Intel® Core™ i3 Processors Series,Intel® Processors N Series)を動作させることができます。

開発環境について

TQ-Systemsでは専用の開発キット(Starter Kit)をご用意しております。
Starter Kitには、回路図、SoMの3D CADデータも付属していますので、お客様が開発される際のリファレンスデザインとして使用いただくことが可能です。BIOSはTQMxE41Sに搭載されているフラッシュメモリにすでに書き込まれていますので、使用するOSをインストールしてすぐに評価することができます。容易に開発できる環境が揃っており、開発期間を大幅に短縮します。

CPUモジュールの製品のラインアップ

■TQMxE41S

TQMxE41S-AA：Intel Core i3-N305 (8-Core, 1.8/3.8 GHz, 32 EU, 15 W TDP), 16GB LPDDR5, 128 GB eMMC, 2xDP, eDP, TPM 2.0, 0°C…+60°C
TQMxE41S-AB：Intel N200 (4-Core, 1.0/3.7 GHz, 32 EU, 6 W TDP), 8 GB LPDDR5, 128 GB eMMC, DP+HDMI, LVDS, TPM 2.0, 0°C…+60°C
TQMxE41S-AD：Intel N50 (2-Core, 1.0/3.4 GHz, 16 EU, 6 W TDP), 4 GB LPDDR5, 32 GB eMMC, 2xDP, eDP, TPM 2.0, 0°C…+60°C
TQMxE41S-AE：Intel Atom x7425E (4-Core, 1.5/3.4 GHz, 24 EU, RT, 12 W TDP), 8 GB LPDDR5, 32 GB eMMC, 2xDP, LVDS, TPM 2.0, 0°C…+60°C
TQMxE41S-AG：Intel Atom x7211E (2-Core, 1.0/3.2 GHz, 16 EU, RT, 6 W TDP), 4 GB LPDDR5, 32 GB eMMC, 2xDP, LVDS, TPM 2.0, 0°C…+60°C

上記以外にもご要望のCPUを選択することが可能です。

メインボードとスターターキット

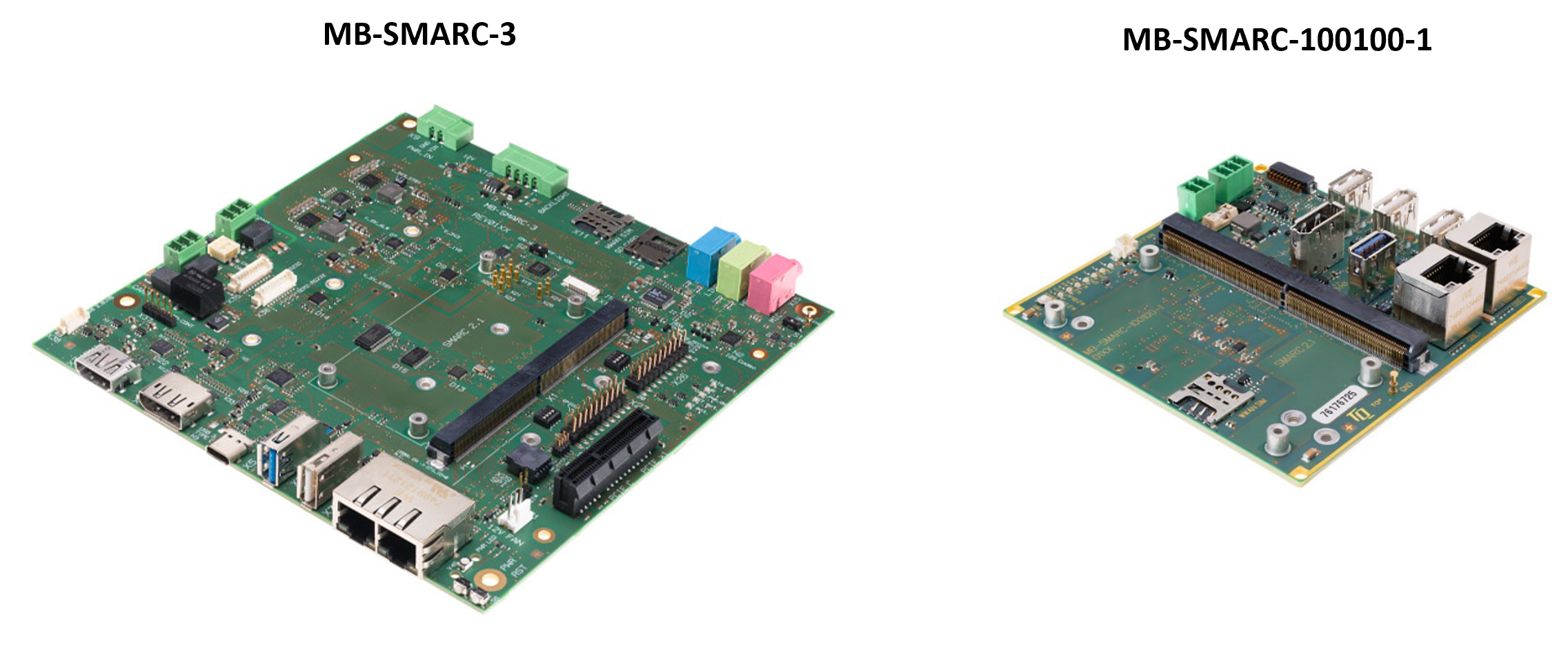

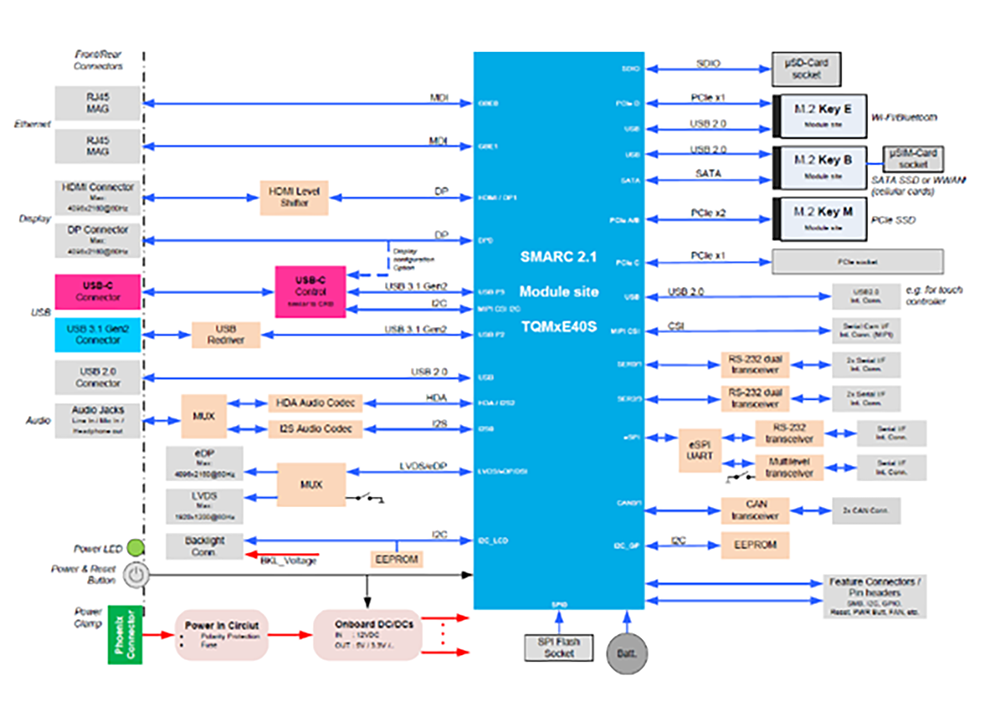

■MB-SMARC-3-AA
TQMxE41Sを挿すSMARC 2.1規格のメインボードです。
こちらはそのまま製品として使用することも可能です。
ただし、以下の注意事項があります。
・TQMxE41Sではサポートされていないインタフェース(micro SD card、CAN)もあります。
・TQMxE41SのモジュールによってはHDMIがサポートされているものもありますが、製品レベルのテストはされておりません。

■TQMxE41S-HSP-AA
TQMxE41S専用のヒートスプレッダです。

■STKXE41S-INDIVIDUELL
TQMxE41Sのスターターキットになります。上記の製品ラインナップのCPUモジュールをご選択ください。MB-SMARC-3-AA、TQMxE41S-HSP-AA、その他の各種アクセサリを含みます。

ほぼ全てのインターフェイスを評価することができますので、実際の製品に近い環境で評価できるスターターキットになっております。
