商品基礎情報
ISOFACE™ デジタル アイソレータ

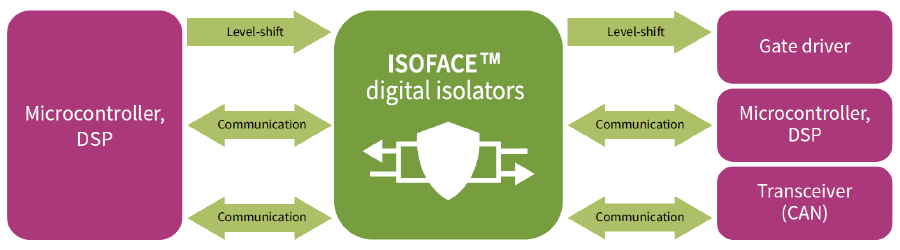

ISOFACE™ デジタル アイソレータは、インフィニオンテクノロジーズ(以下インフィニオン)のコアレストランス (CT) 技術を使用しており、堅牢で高い絶縁耐圧を幅広いアプリケーションに提供します。高密度電源設計における絶縁ゲート信号転送や、UART、CAN、SPI などの通信インタフェースの絶縁に最適な選択肢となります。
ISOFACE™ デジタル アイソレータの主な利点
- 高い堅牢性
本製品はノイズの多い環境においても最高レベルの堅牢性を提供します。これは、ベンチマークで最も高い CMTI、TTL と CMOS 両方の入力閾値オプション (2チャンネル デジタル アイソレータの場合)、アクティブ ハイ および アクティブ ロー 出力イネーブル (4チャンネル デジタル アイソレータの場合)、統合グリッチ フィルタ、および広い電源電圧範囲によるものです。 - 置き換えが容易
本製品はピン互換性があり、供給の安全性を確保するために、お客様の既存設計においてダイレクトな置き換えが可能です。 - 優れたタイミング性能
本製品は優れたタイミング性能、高い伝搬遅延精度、および優れたチャンネル間マッチングにより、システム設計を容易にし、SMPS アプリケーションの効率を向上させます。 - 低消費電力
本製品はシステムの待機電力消費を削減し、システム効率を向上させます。 - 品質認証
本製品は VDE0884-17、UL1577、IEC 60747-17 など、静電容量式および磁気式アイソレータの最も厳しいコンポーネント絶縁規格で認証されています。さらに、幅広いシステム絶縁規格でも認証されているため、お客様のシステム認証プロセスが容易になり、市場投入までの時間を短縮できます。
出典 : Product Selection Guide “Power and sensing Selection guide 2023-2024”
ISOFACE ™ デジタル アイソレータ ファミリー

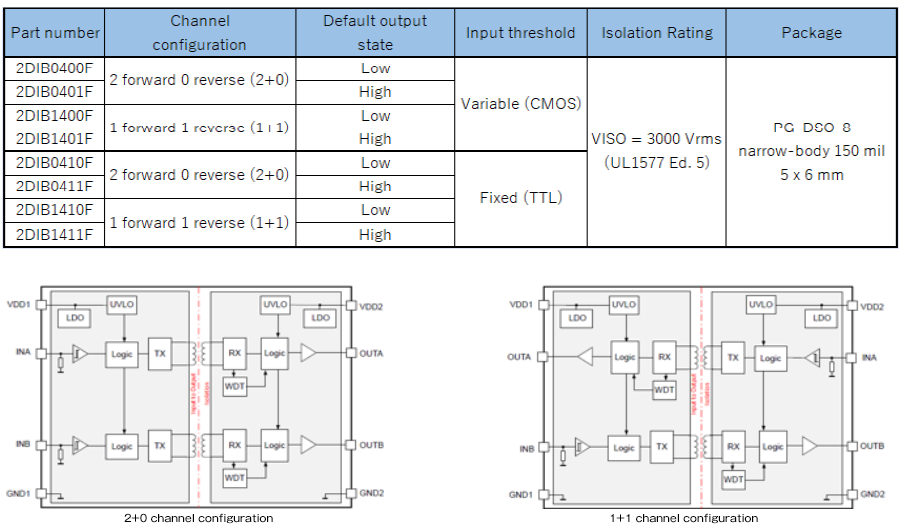

ISOFACE™ 2チャンネル デジタル アイソレータ ファミリー
ISOFACE™ 2チャンネル デジタル アイソレータ ファミリーは、最大 40 Mbps のデータ レートをサポートし、広い周囲動作温度範囲 (-40 ℃ ~ +125 ℃) と製品ばらつき含め、シグナル インテグリティを保証します。インフィニオンの堅牢なコアレス トランス技術は、システム ノイズに対する高い耐性(CMTI > 100 kV/μs) を保証し、最大 3,000 VRMS の絶縁電圧を実現します。ナローボディ DSO-8 パッケージに 2つのデータ チャンネルを搭載することで、簡素化された高電力密度設計が可能になり、低消費電流でシステム効率を向上させます。異なるチャンネル構成、フェイル セーフのデフォルト出力状態、および可変または固定の入力閾値を備えた製品バリエーションが利用可能です。
出典 : Datasheet “ISOFACE™ digital isolators 2DIBx40xF”

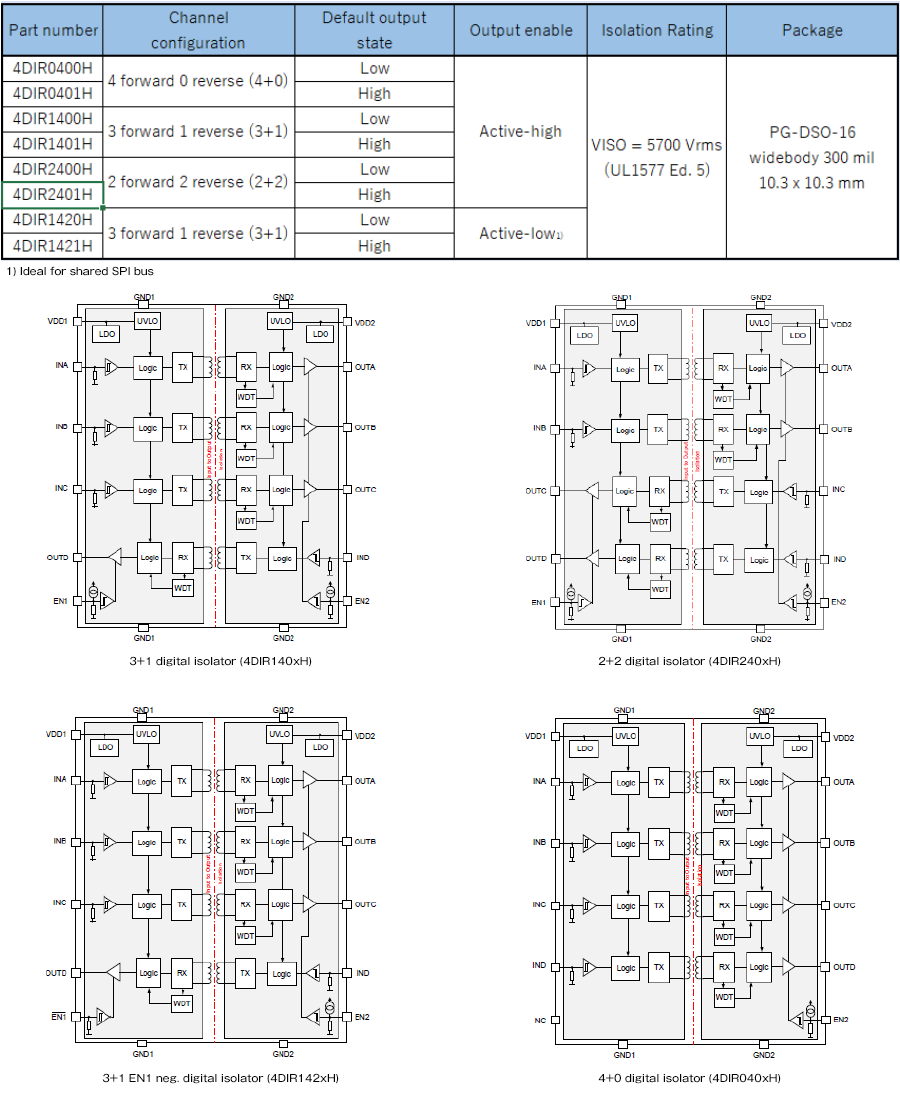

ISOFACE™ 4チャンネル デジタル アイソレータ ファミリー
ISOFACE™ 4チャンネル デジタル アイソレータ ファミリーは、最大 40 Mbps のデータ レートをサポートし、広い周囲動作温度範囲 (-40 ℃ ~ +125 ℃) と製品ばらつき含め、シグナル インテグリティを保証します。インフィニオンの堅牢なコアレス トランス技術は、システム ノイズに対する高い耐性(CMTI > 100 kV/μs) を保証し、最大 5,700 VRMS の絶縁電圧を実現します。ワイドボディ DSO-16 パッケージに 4つのデータチャンネルを搭載することで、簡素化された高電力密度設計が可能になり、低消費電流でシステム効率を向上させます。異なるチャンネル構成、フェイル セーフのデフォルト出力状態、および出力イネーブル構成を備えた製品バリエーションが利用可能です。
出典 : Datasheet “ISOFACE™ Digital Isolator 4DIRx4xxH family”
評価ボード

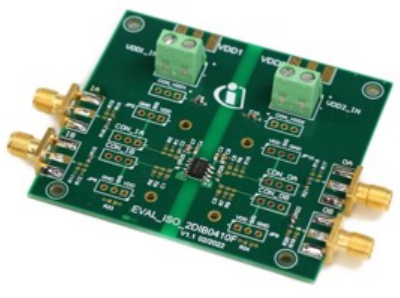

ISOFACE™ 2チャンネル デジタル アイソレータ用評価ボード(EVAL_ISO_2DIB0410F)
EVAL_ISO_2DIB0410F はインフィニオンの ISOFACE™ 2チャンネル デジタル アイソレータの性能評価用に開発されています。順方向 2チャンネル、デフォルト ロー出力を備えた 2DIB0410F を搭載しています。
出典 : Infineon HP “EVAL_ISO_2DIB0410F”

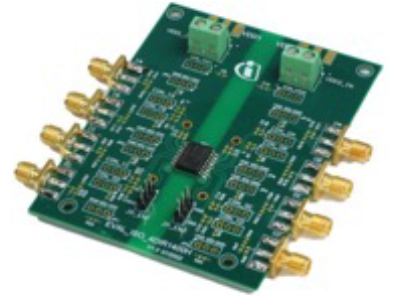

ISOFACE™ 4チャンネル デジタル アイソレータ評価ボード(EVAL_ISO_4DIR1400H)
EVAL_ISO_4DIR1400H はインフィニオンの ISOFACE™ 4チャンネル デジタル アイソレータの性能評価用に開発されています。順方向 3チャンネルと逆方向 1チャンネル、デフォルト ロー出力を備えた 4DIR1400H を搭載しています。
出典 : User Manual “EVAL_ISO_4DIR1400H user manual”
