商品基礎情報

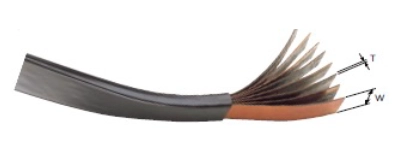

手で曲げることができる絶縁フレキシブル・バスバー ”ISOLAMES”をご紹介いたします。
特長
- 手で曲げることができるフレキシブルさ
- 幅広い導体サイズ:21〜1200mm2
- 高い絶縁性能
- 裸銅バスバーに比べて温度上昇が小さい
- 積層構造による表皮効果で交流抵抗の増加を低減できる
ISOLAMES(絶縁フレキシブル・バスバー)の使用方法

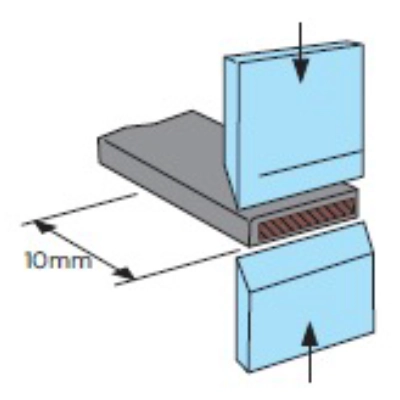

1.切断
金ノコや切断機できれいに切断します。
フレキシブルバーを曲げる場合は、曲げ加工後に積層銅帯がずれる恐れがあるので、必要長に対して余長(10mm)を加えてください。

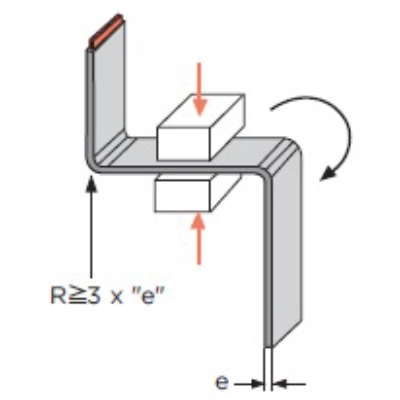

2.屈曲
小~中程度の導体断面積までは手で曲げることができます。
大サイズのフレキシブルバーを使用する場合は、絶縁体を保護してから工具を用いて折ったり、屈曲させてください。

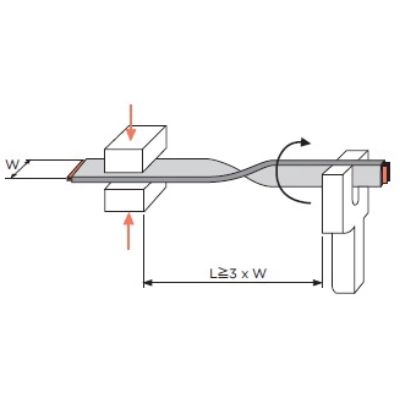

3.ひねり
フレキシブルバーはひねることができます。
90°ひねる場合はバー幅の3倍以上の距離感で行ってください。

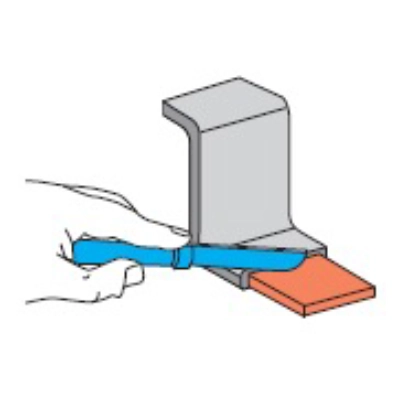

4.被覆の剝ぎ取り
ストリッパーやカッターナイフで剝ぎ取ることができます。
銅帯に傷を付けないよう、また必要以上に剝ぎ取らないようご注意ください。

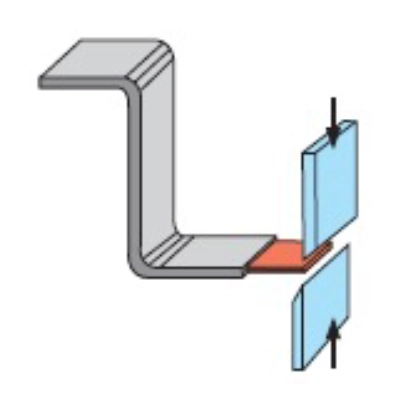

5.銅帯ずれの修正
フレキシブルバーを曲げた場合、銅帯がずれることがあります。
銅帯端部を切断して再度端部を揃えてください。

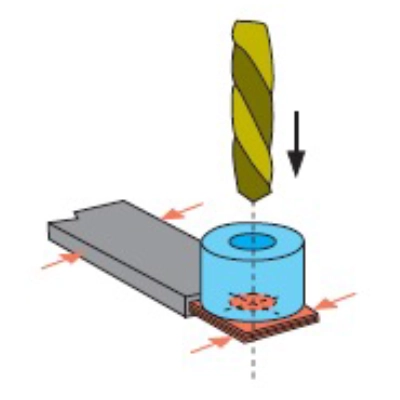

6.ドリリング/パンチング
フレキシブルバーの曲げおよび剝ぎ取りが済んだ後、ドリリングやパンチングで穴あけを行います。
パンチングが最も確実な穴あけ方法です。

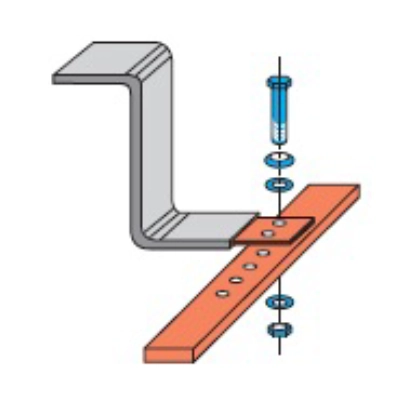

7.接続
装置に接続する場合は、その装置の取扱説明に記載される規定締め付けトルクを適用します。
型名一覧(抜粋)
下記以外にもラインアップございます。
バーの種類 | 型番 | ||||
銅幅W(mm) | サイズ | 断面積 | |||
積層枚数 | 幅 | 厚み | |||
9 | 3x | 9x | 0.8 | 21.6 | 708511-2 |
6x | 9x | 0.8 | 43.2 | 708514-1 | |
16 | 2x | 16x | 0.8 | 24.8 | 708515-1 |
3x | 16x | 0.8 | 37.7 | 708516-1 | |
4x | 16x | 0.8 | 49.6 | 708517-2 | |
6x | 16x | 0.8 | 74.4 | 708518-2 | |
20 | 2x | 20x | 1 | 40 | 708521-1 |
3x | 20x | 1 | 60 | 708522-1 | |
4x | 20x | 1 | 80 | 708523-1 | |
5x | 20x | 1 | 100 | 708524-3 | |
6x | 20x | 1 | 120 | 708525-1 | |
8x | 20x | 1 | 160 | 708526-1 |
