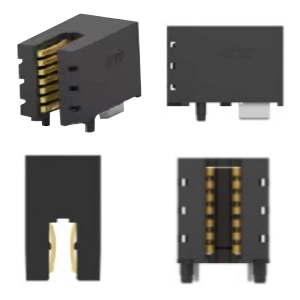

TE Connectivity | Bus bar 接続用大電流コネクター CROWN CLIP Jr.

CROWN CLIP JUNIOR コネクターは、はんだ/ねじによる取り付け構成を採用した省スペースを実現するコネクターで、大電流の配電用途に最適です。ホットプラグに対応しており、高電力を制御された信頼性の高い方法で分離できます。
商品基礎情報
省スペースで大電流に対応したBus bar接続用コネクター ”CROWN CLIP Jr”をご紹介いたします。
特長
- 電流 : 150A
- 嵌合力 : 最大40N
- 嵌合バスバー厚さ : 3.0±0.1mm
- バスバー不整列公差 : 最大±0.75mm
- 活線挿抜 : 可能
- 接触抵抗 : 最大0.2mΩ
新製品情報
5mmのバスバーに適用した125Aまで対応できる”Dual CROWN CLIP Junior”をリリースいたしました。
シリーズ名 | Dual CROWN CLIP Junior |
型名 | 2204899-1 |
製品説明 | Crown Clip 250(125+&125-) Dual Power |
接続タイプ | 基板対Bus bar |
極数 | 1 |
嵌合導体厚み | 5mm |
PCB マウント向き | ライトアングル |
嵌合構成および抜去構成 | 活線挿抜可能 |
端子の定格電流 (最大) | 250 A |
製品図面 | TE Connectivity社サイト(pdfファイル) |
