テストプラットフォーム / テストモジュール

R&D

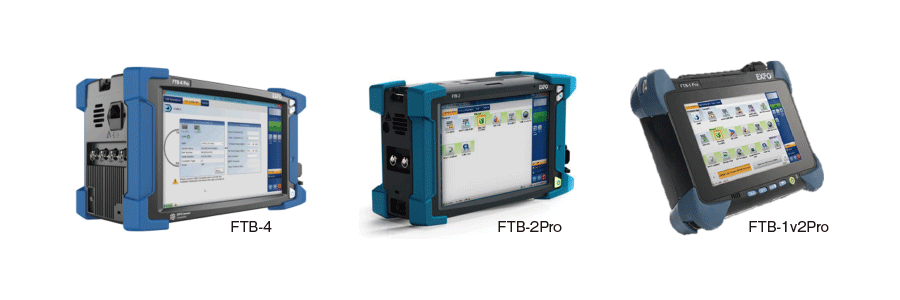

フィールド

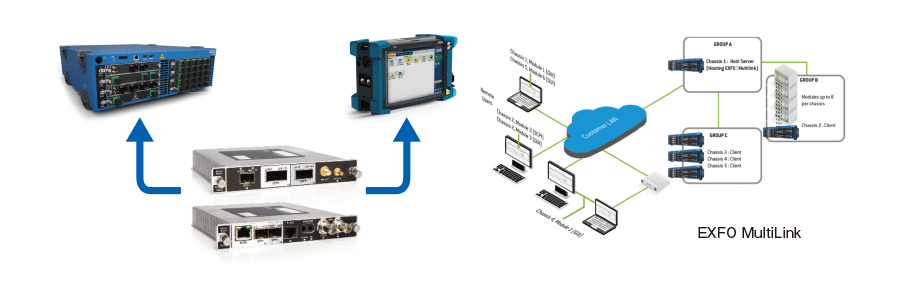

R&D – フィールドテストモジュール共通化

トランスポート系テストモジュールは、R&D、フィールド両方のプラットフォームで使用可能です。
さらにEXFO MultiLinkがあれば、機種、場所を問わず自在な試験環境を構築できます。

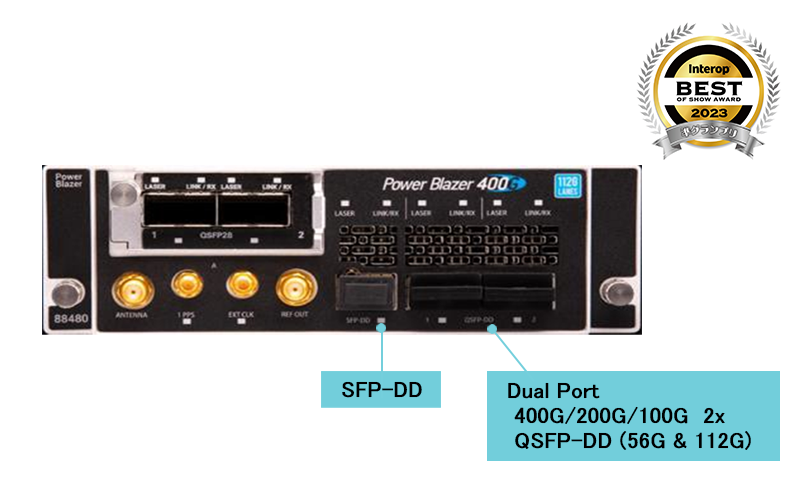

400G

• 既存のFTBx-88460シリーズに比べて小型化(2スロットモジュール)、多ポート化(400GbE×2～4)を実現
• 次世代オプティクスで採用予定の112G electrical(SFP112/QSFP112)をサポート
• DCOはQSFP-DD及びOSFP の400G ZRおよびOpenZR+をサポート

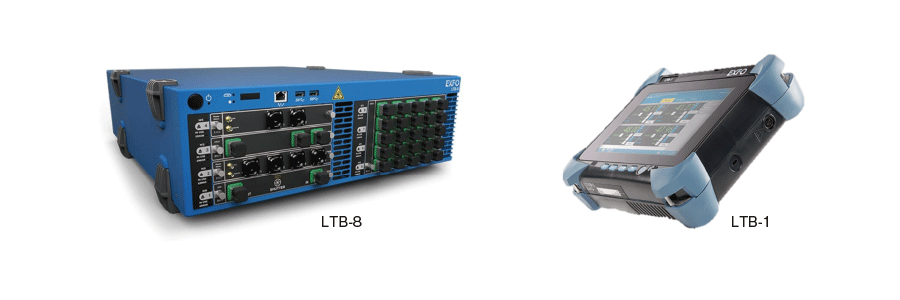

• ラックマウントシャーシLTB-8(3Uサイズ)に最大4モジュール=400GbE×8ポートまで実装可能
• コンパクトなFTB-1シャーシに実装可能

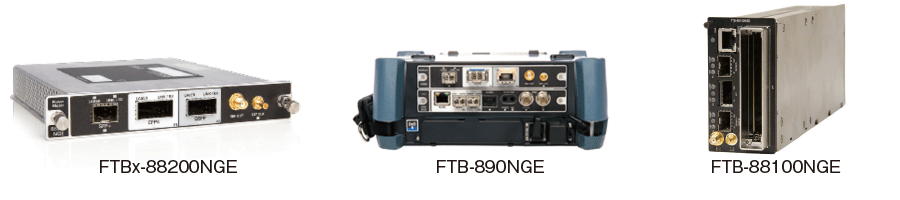

100G/40G

• 1G/10G/40G/100G（OTN、SONET/SDH、Ethernet、FC、CPRI）サポート
• QSFP/QSFP28、CFP、CFP4、SFP+/SFPサポート
• LTB-8ラックマウントプラットフォーム、 FTB-2 Proフィールドプラットフォームで共用可能
• Open Transceiver SystemでSFP28x2やQSFP28x2などのインターフェイスを用途に合わせて構成可能

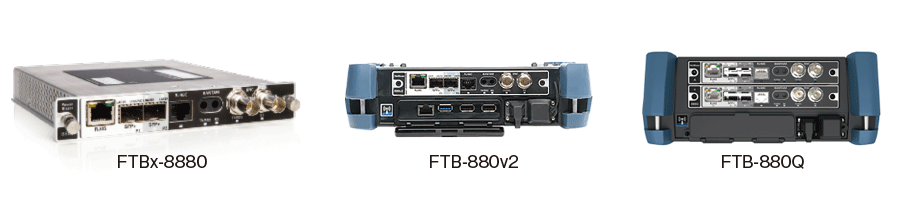

10G

• 1G/10G 2ポート試験対応
• GigE、10G Ethernet、OTN、SONET/SDH、FC、CPRIサポート
• 光学試験、電気試験インターフェイス完備

特長

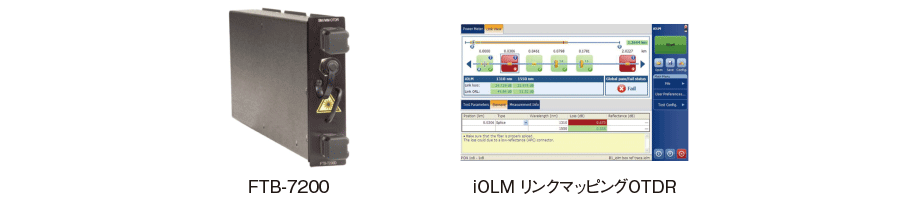

• リンクに合わせた試験設定、データ処理を自動化
• 測定結果をアイコンで可視化し、リンク障害、合否判定が容易
• 作業者のトレーニング期間短縮、現場での作業効率の向上
• 従来のOTDR（グラフビュー）も使用可能

特長

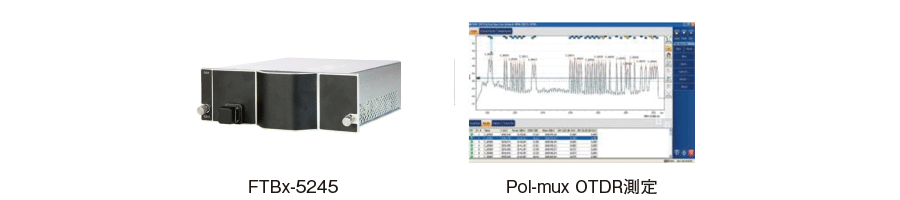

• WDMのほか、EDFAモード、Driftモード搭載
• In-band OSNR測定機能
• 偏波信号のIn-band OSNRが測定可能な「Pol-mux OSNR」測定も可能

特長

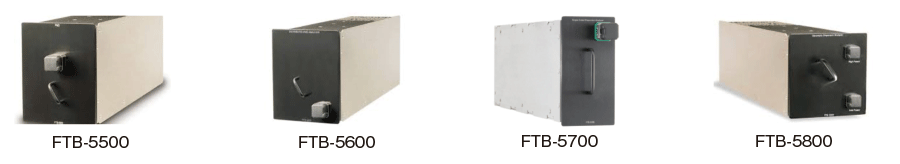

• FTB-5500
  • リピーター越しのPMD測定が可能
• FTB-5600
  • OTDR技術を応用した、分布型PMDアナライザ。
    片端でPMD劣化場所を示すことが可能
• FTB-5700
  • 片端のみの接続で最大ファイバ長120kmまでの測定が可能
• FTB-5800
  • 高機能CD測定モジュール

パワーメータ

可変アッテネータ

光スイッチ

スプリッタ/カプラ
