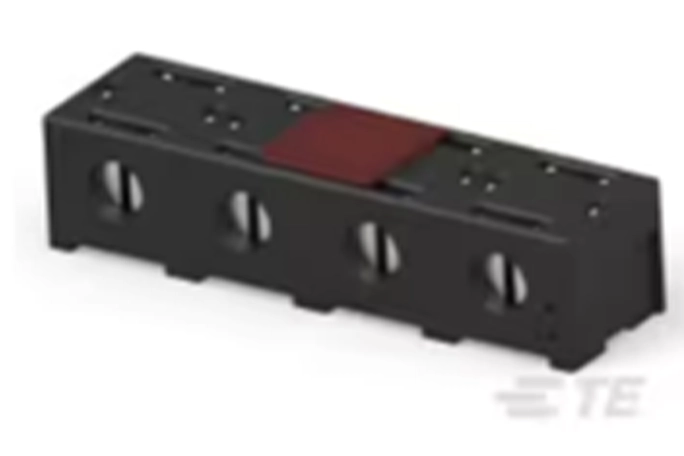

被覆ストリップが不要な小型IDCコネクター


ケーブル直出し型小型機器の内部基板-電線接続ソリューションとして、MULTI-POSITION IDC TERMINAL製品がリリースされました。センサーユニット、アンプユニット、表示器等に対して安定した接続と、被覆を剥くことなく圧接できるため、製造現場での工数削減に貢献する製品です。
商品基礎情報

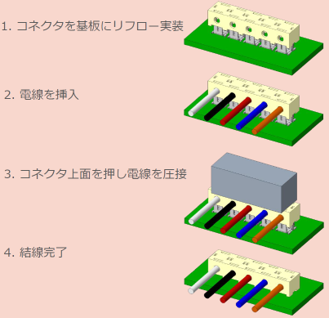

結線イメージ
IDCコネクターを基板にリフロー実装後、電線の被覆を剥く必要なく挿入し、上面を押し下げて結線する非常にシンプル結線方法のため、製造現場での工数削減に貢献できます。

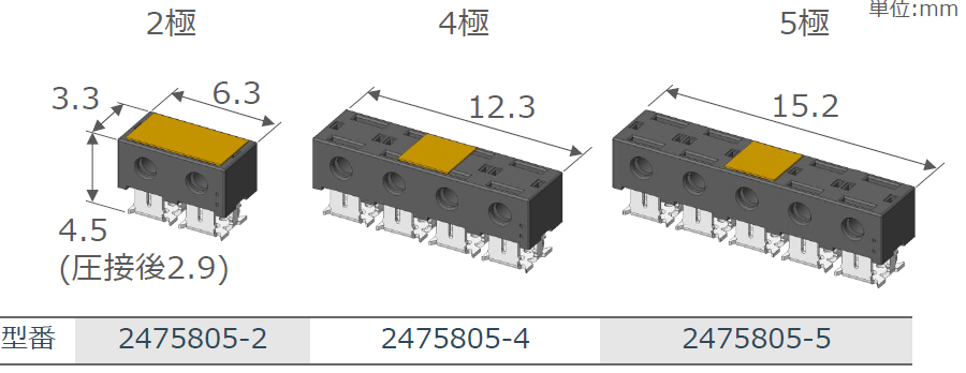

IDCコネクターのラインアップと特長
- 圧接結線により、作業者によるバラつきが起こりにくく、安定した多極一括結線を実現
- 芯線の被覆ストリップが不要なため、工数削減に貢献し、被覆ごみの排出削減
- エンボスキャリアテープ梱包により、他の基板実装部品と同時にリフロー実装が可能
- 2極、4極、5極のラインアップにより発光センサ機器からアナログ出力の受光センサ機器まで対応可能
- アプリケーション例:センサユニット、センサ用アンプユニット、センサ用表示器、その他産業用機器全般

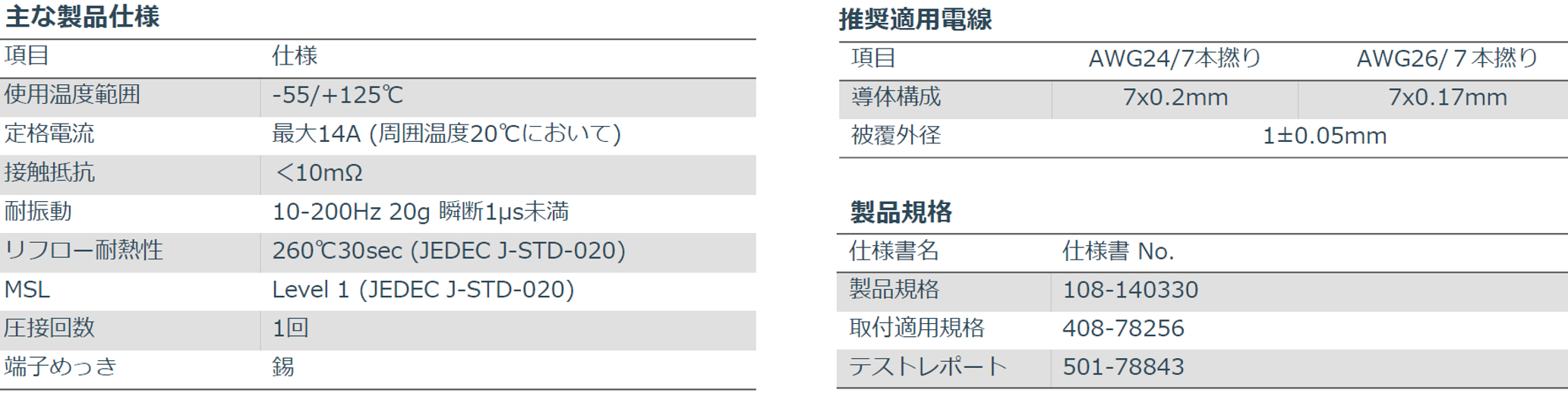

主な製品仕様/推奨適用電線/製品企画
