注目製品特集 | モレックスのこの製品に注目!!『EXTreme Ten60 Power』編
様々なラインアップを持つモレックス社製品にて、今一押ししたい注目製品をご紹介いたします。
今回は、大電流に対応したハイブリット製品でカスタマイズによる柔軟な設計に対応した製品です。
『EXTreme Ten60 Power』単一コネクタに信号ピンと電源ピンを備えたハイブリット製品
利点・特長① 柔軟なカスタマイズが可能
お客様ご自身でコネクタをカスタマイズすることができます。図の赤線部分のカスタマイズが可能です。
【カスタマイズ可能範囲】
- Singnal Pin・・・1~60Pin
- Power Blade・・・1~18Pin
- Power Bladeの長さ・・・Long or Short
- Power Bladeの種類・・・AC、DC、Split
通常のPower Bladeは1Pin最大60Aとなりますが、Split にすると30A×2Pinとなります。
- 合計アンペア
- Configuration
- Type of Tails

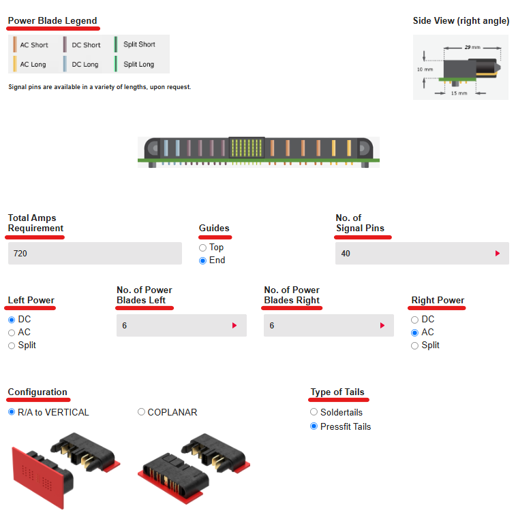

Molex社ホームページのカスタマイズ画面
利点・特長② コネクタの構造
Blade、ガイド、信号Pinが独立しており、各コネクタを組み合わせて完成品にしている為、カスタムのハードルが低くなっています。また、コネクタの高さが10mm(低背)ですが電源ピンは1Pin最大60Aまで対応しております。これがEXTreme Ten60の名前の由来になっています!
大電流になるとその分熱を発しますが、10mmと低背なため良好なエアフローに貢献しています。

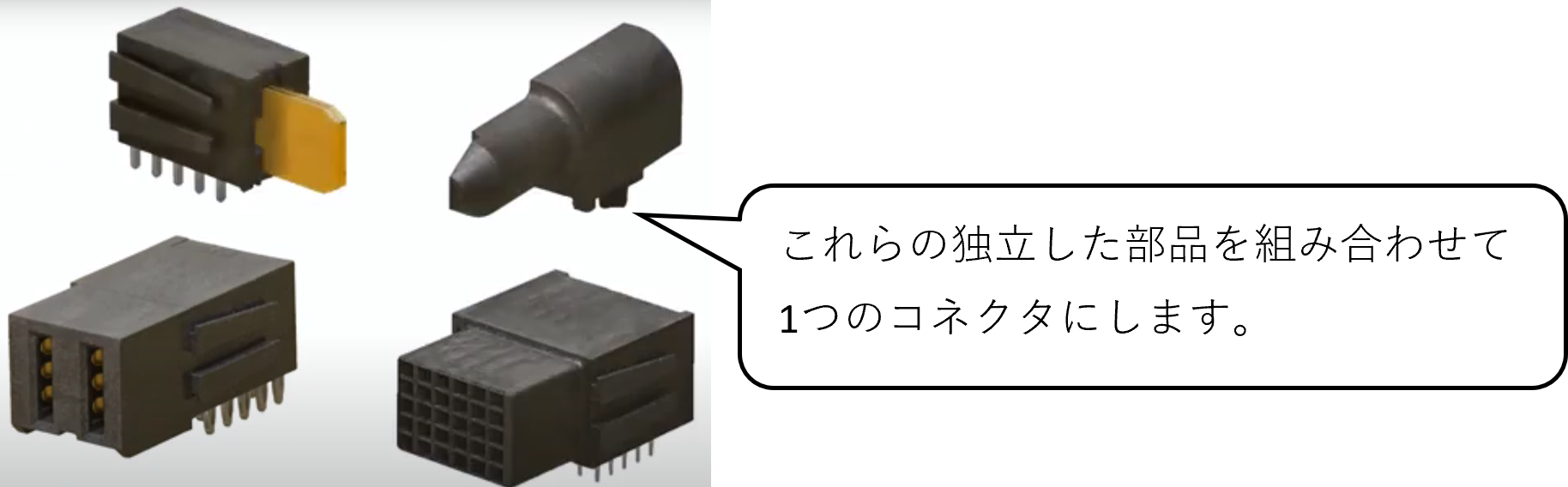

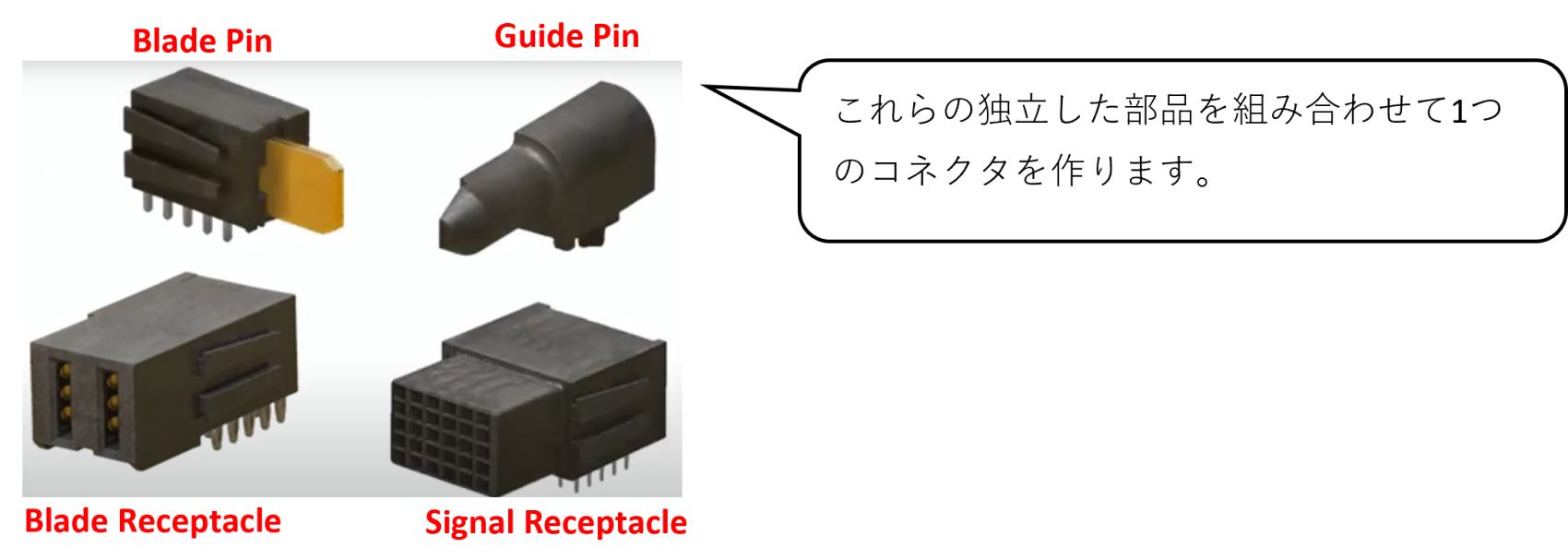

コネクタの構成部品
利点・特長③ 活線挿抜が可能
Blade(電源ピン)はロングとショートを選択することができる為、ロングを作りGNDにすることで活線挿抜が可能となります。

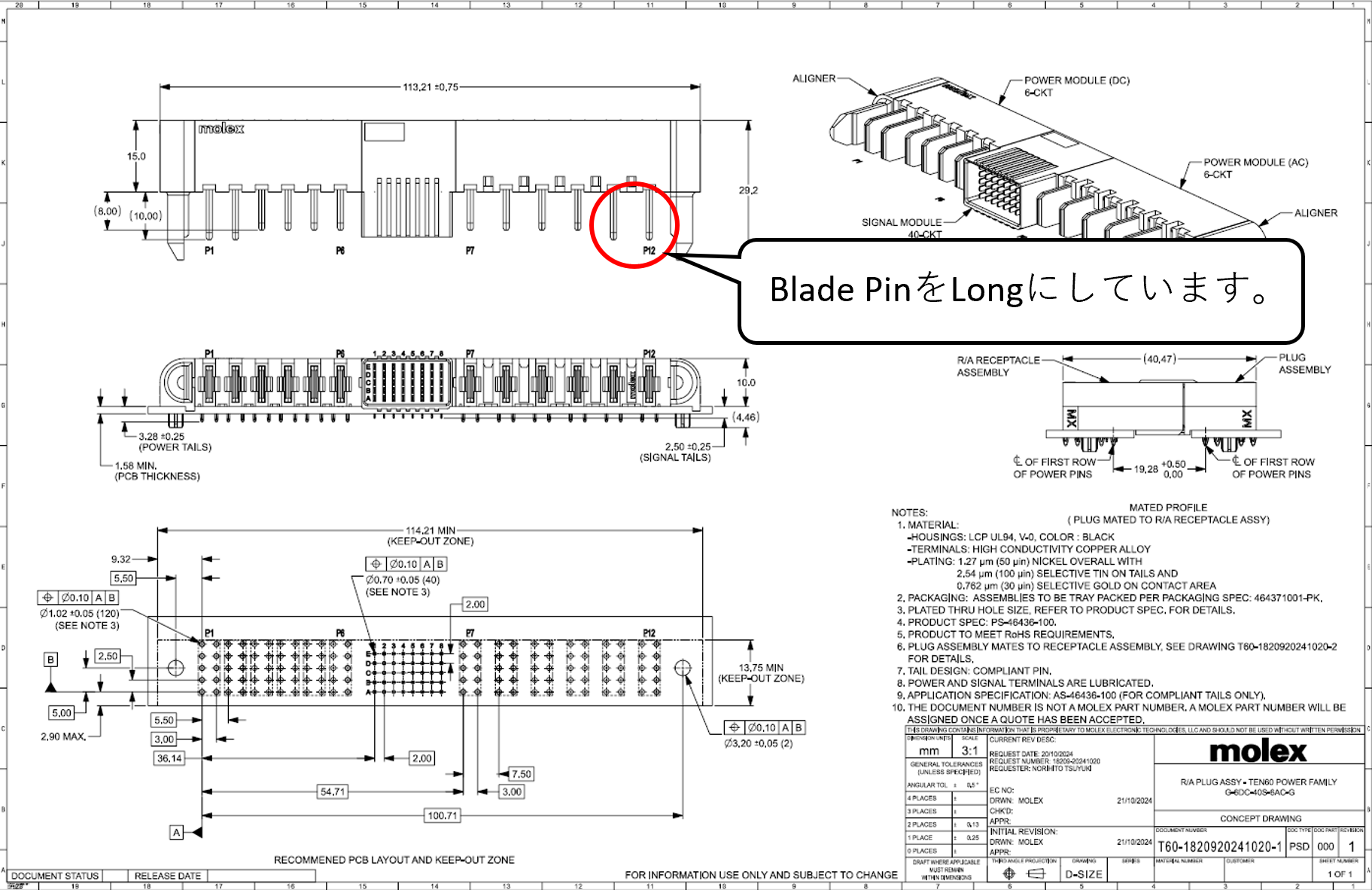

カスタマイズ図面(出典元:モレックス)
カスタマイズ図面作成方法

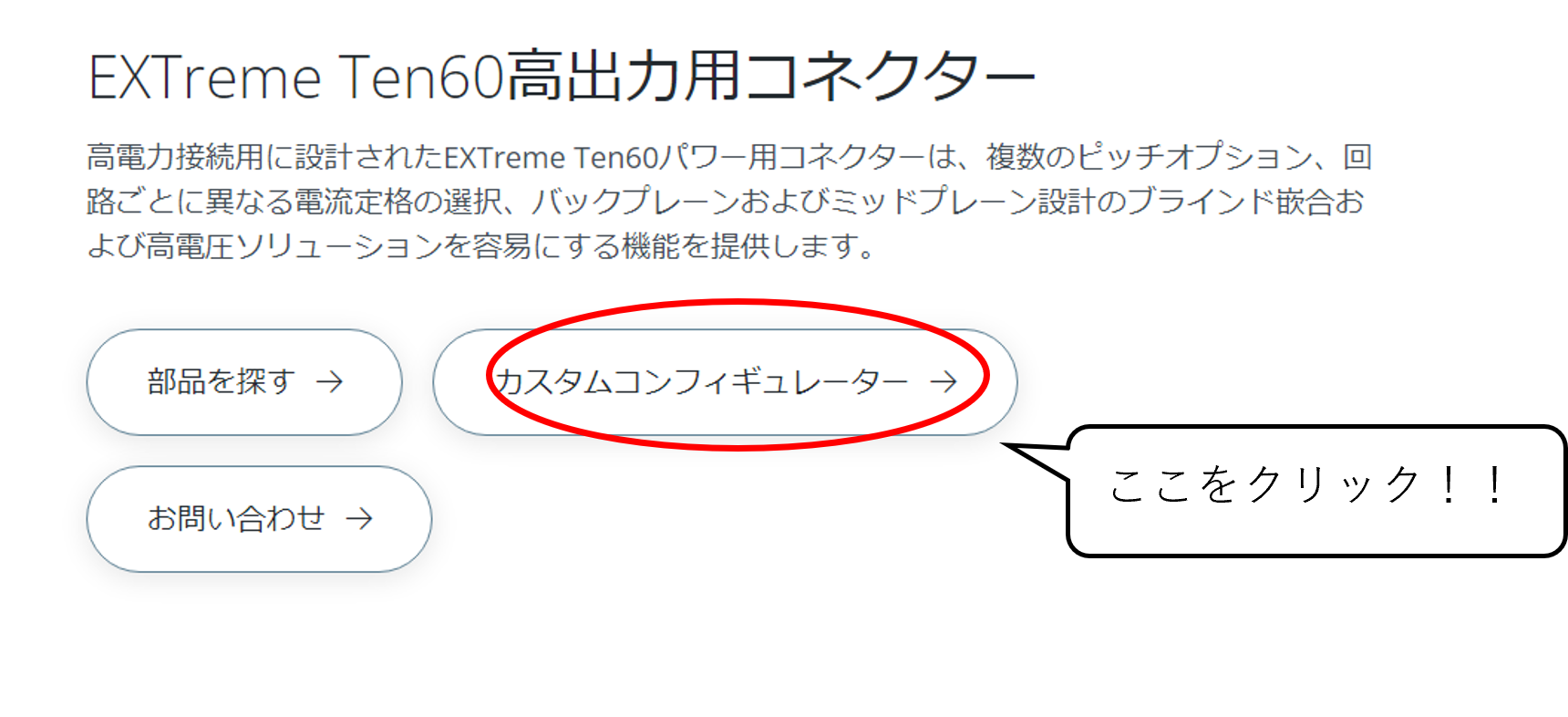

molex HPのEXTreme Ten60高出力用コネクタページのカスタムコンフィギュレーターからカスタマイズすることができます。カスタムした図面は、1営業日中にメールで送付されます。
「EXTreme Ten60 Powerのカスタマイズはこちら」
