FPGAによるシステムの起動制御

システムの電源である、DC-DCコンバータは、システム内の様々な半導体デバイスに適切な電圧を供給する重要な役割を果たします。これらのDC-DCコンバータは、入力のDC電源を必要な電圧レベルに変換し、各デバイスの動作可能な電圧範囲に合わせて電力を供給します。システム全体の起動を制御する小規模なハードウェアについては、マイコンやFPGAがその役割を果たす可能性があります。マイコンやFPGAは、ハードウェアの制御を行い、プログラムに基づいて様々な機器の動作を管理します。

GOWIN LittleBee(GW1N) FPGAを使用してシステムの起動制御を行い、プログラムに基づいて様々な機器の動作を管理することができます

起動プロセスの詳細な制御については、以下のような手順が考えられます：

1. 主電源立ち上げ後、まず制御用 GOWIN FPGAが起動
2. GOWIN FPGA がDC-DCコンバータの設定と起動を制御（Power Good、Chip Select 等）
3. 各デバイスに適切な電圧が供給されたことを確認（I2C等による通信）
4. ASIC、SoC 等の起動シーケンスを制御（リセット解除等）

★ 複数の基板で構成されるシステムでは、メイン基板から各基板への起動シーケンスを制御することも可能

GOWIN の GW1N FPGA を使用するメリット

• エンベデッドFlashテクノロジにより1-Chipで動作可能
• 1.2V/1.8V/2.5V/3.3Vのコア電源電圧を選択可能
• 3ms~50ms の起動 (※デバイス規模によって異なります)
• オンチップオシレータにより定期的なイベントを制御可能
• ユーザーFlashメモリを使用し、機器・システムの管理情報を保存可能
• バンク毎に異なる電圧レベルのGPIOを実装することも可能
• 実装信頼性の高い、QFP、QFNパッケージをサポート
• リソースの限り、お客様固有のロジックや機能を盛り込むことが可能
• 小型パッケージ、低コスト

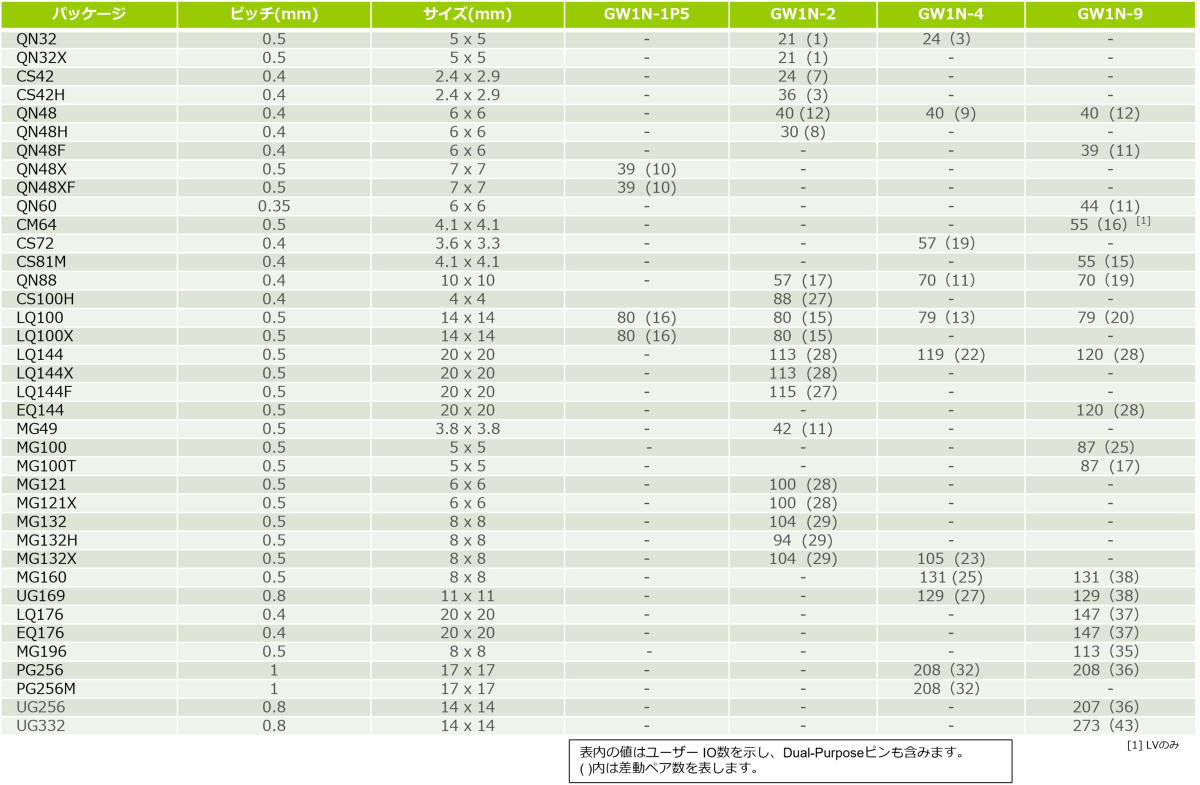

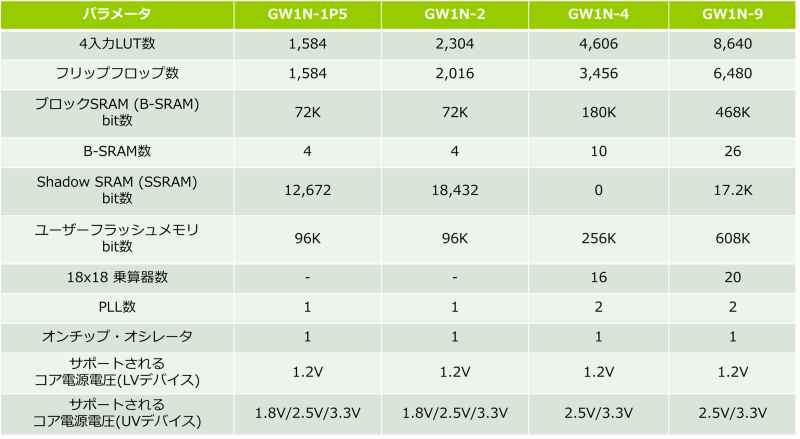

LittleBee (GW1N) FPGA ラインアップ
