商品基礎情報

2D-/3D Stereo Digital Image Correlation

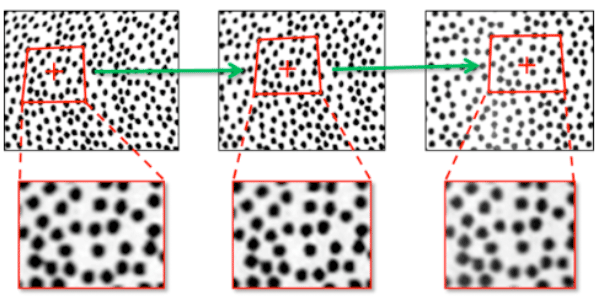

デジタル画像相関(DIC)は、試験又は実験中に天然に存在するかまたは塗布面パターンの動きを追跡します。これは、画像全体のサブセット内のパターンの変位を分析することによって行われます。

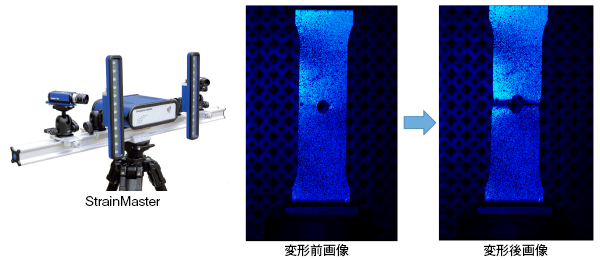

デジタル画像相関法 取得画像拡大
実際の画像を使ってご説明します、変形前後の画像データをStrainMasterで取得します、計測対象物表面にはランダムドットパターンを塗布します。

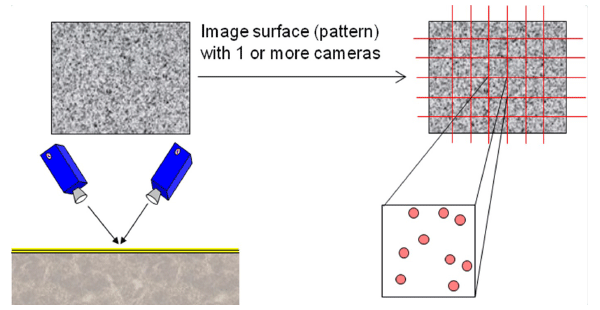

取得された画像データを画像相関をかける領域ごとに分割(サブセット)し、変形前後の画像データの同じ個所同士に解析を掛けます。

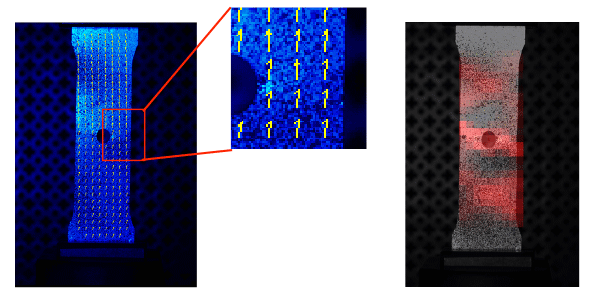

変形前後や変形中のランダムドットパターンの違いはサブセットごとに相関をとり、各サブセット内でのベクトルの長さと方向を与える変位に対応する結果を出力します。
各サブセットでの変位結果をすべて出力し解析領域全体の変位分布を出すことができます。得られた変位分布に対して局所微分計算を行うことにより、表面全体のひずみテンソルが得られます。
デジタル画像相関法 解析イメージ

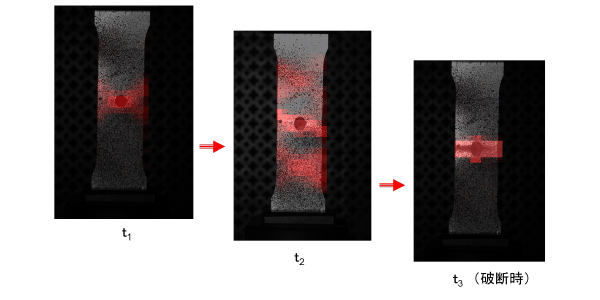

複数の画像データを用いることにより、時系列でのひずみ変化を解析することもできます。また変化の大きな減少に対しては通常 t1 – t2、t1 – t3の様に初期画像との相関を取るのではなく、t1 – t2、t2 – t3の様に相関を掛けることにより通常追随できない現象を解析することも可能となります。

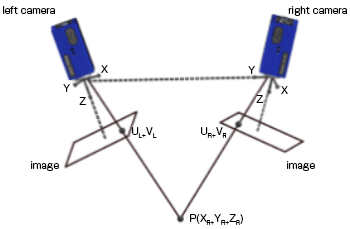

3Dステレオ解析イメージ
3DステレオDICシステムでは二つのカメラにて、計測対象物の表面を計測します。 カメラシステムは3Dキャリブレーションによりお互いのカメラ位置関係と視野範囲を認識し、カメラ間でのパターンが一致するポイントを解析し、キャリブレーションモデルを用いることにより表面の高さおよびz変位を計算することができます。
表面の高さ情報を得た後、その表面に沿った変位・ひずみ分布の解析を行い、奥行き方向への変位を含めた解析結果を得ることができます。
また、この3DステレオDICとは別アルゴリズムで、DVC法(Degital Volume Correlation)という手法で3次元立体での変位やひずみ分布を解析する手法があります。こちらは3次元X線CT機等を用いて行います。
