TE Connectivity ｜アルミニウムマグネットワイヤの圧接ソリューション

現在、価格が高騰する銅からアルミニウムマグネットワイヤへの切り替えは、幅広い用途で多くのメーカの課題になっている一方で、そのニーズは高まっております。アルミは銅よりも重量が軽くコスト削減になりますが、従来の方法を使用したはんだ付けは困難です。TE Connectivity社は圧接技術で長年の経験と実績があり、MAG-MATE端子は信頼性と再現性の高いプロセスでアルミニウムマグネットワイヤの圧接接続を市場に提供します。

サンプルお問い合わせ

資料請求

商品基礎情報

マグネットワイヤーの動向

従来のワイヤサイズの要件が直径0.2〜2.0mm（AWG 32および12）から、より細いワイヤ（直径0.18mm以下、AWG 33）や太いワイヤ（直径3.0mm以上、AWG 9）へのシフトが進んでいます。この変化は、コスト削減やコンパクトなデザインのニーズに対応するものです。また、接続システムもスペース効率を意識した設計が求められています。特に、低電圧電源の需要が増加する中、より高い電流が必要とされ、そのため太いワイヤが必要です。さらに、接続プロセスの品質と一貫性の向上が、コスト管理の中で重要視されています。特にマグネットワイヤの接続や端末処理の信頼性が重視されています。一般的に使われる端末処理技術には、溶接やはんだ付けがありますが、これらは高温を必要とし、ワイヤやコンポーネントを損傷するリスクが存在します。TE Connectivityは、ワイヤの物理的および化学的特性を保持しつつ、機械的プロセスを用いて信頼性のある電気的接続を提供することを目指しています。

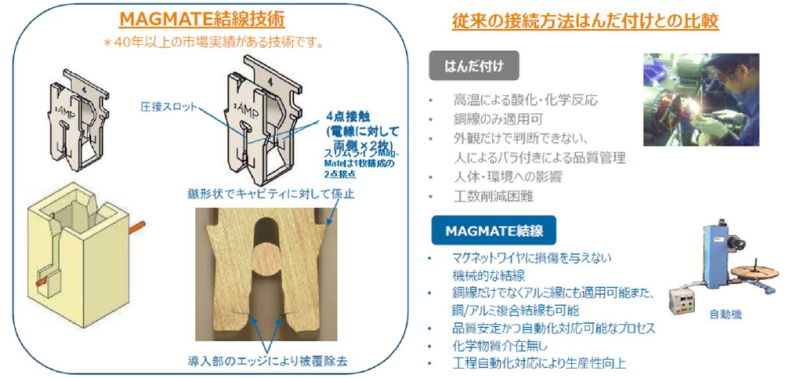

MAG-MATE端子が生産タクトタイムと管理コストの削減を実現

モーターマグネットワイヤー結線の複雑な工程削減と結線部材の簡略化の提案

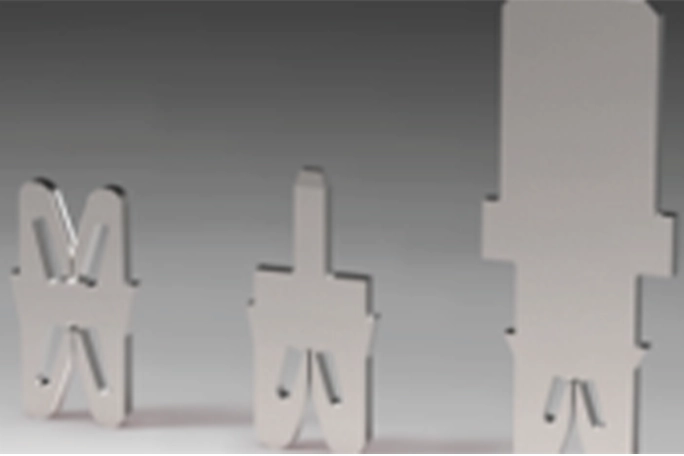

アルミニウムマグネットワイヤー対応 MAG-MATE端子

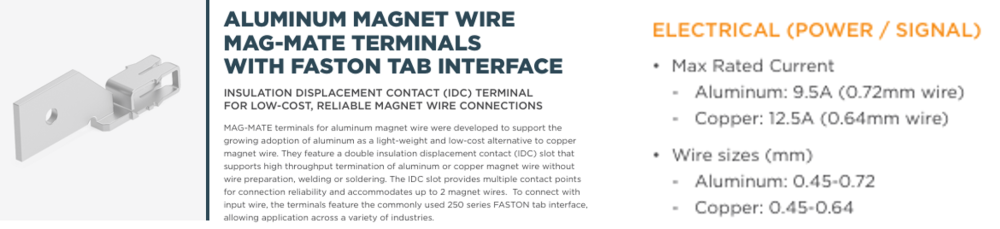

アルミマグネットワイヤ用 MAG-MATE 端子は、銅マグネットワイヤの軽量で低コストな代替品としてアルミの採用が拡大していることに対応するために開発されました。この端子は、ワイヤの準備、溶接、はんだ付けをせずに、アルミまたは銅マグネットワイヤの高スループット終端をサポートする二重絶縁変位接点 (IDC) スロットを備えています。

アルミニウムマグネットワイヤー対応 MAGE-MATE端子と製品の特長
