セイコーエプソン｜車載専用USBソリューション

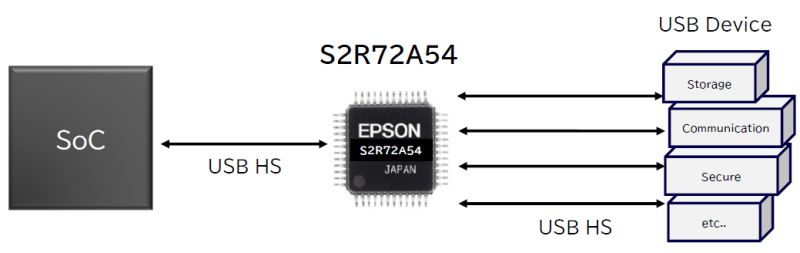

車載機器専用として開発され、業界最高水準の動作温度：-40℃～105℃に対応したUSB HUBコントローラLSIです。ケーブルが長かったり、ジャンクションが多いなど 厳しい環境においても安定通信できることが最大の特長です。更に、低消費電力設計に対応し、車載品質にも対応しております。

• 車載品質に対応

　　　AEC-Q100に対応

• 特長

　　　Down stream port x4 (HSx4)

• 低電圧動作

　　　HVDD 3.3V (±0.3V)

• 小型パッケージ

　　　QFP48：7mm角、QFN36：6mm角、QFN36：6mm角

USB実装での他社FPGAとGowin-FPGAの違い（イメージ）

関連資料

USB 2.0 (Universal Serial Bus Specification Revision 2.0) HS Packetを再同期するRe-Synchronization ICです。 様々なUSB機器同士がケーブルを延長しても安定して通信できるようになり、カーナビゲーションやディスプレイオーディオ等と、スマートフォン、携帯音楽プレーヤを始めとしたUSBデバイスとの接続性が向上します。
S2R72A21は車載向けの厳しい品質要求に対応し、Max.105°Cの動作温度に対応しています。

• 車載品質に対応

　　　AEC-Q100に対応

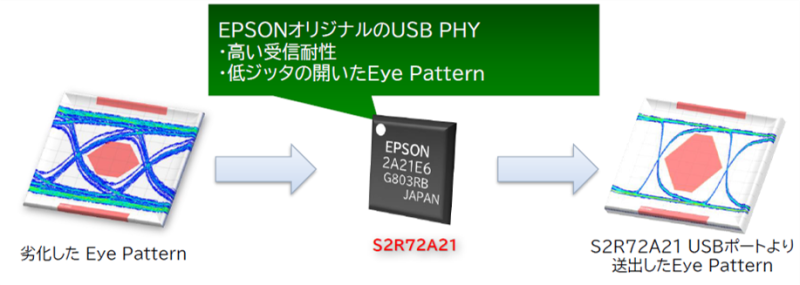

• 良好なHS (480Mbps) 送受信特性

　　　HS送信: 低ジッタの送信波形
　　　　-HS送信電流調整に対応
　　　HS受信: 高い受信耐性

• 自動USBライン監視・制御機能

　　　HS通信: HS Synchronizerにて再同期
　　　HS通信以外: アナログスイッチにて通過

• 小型パッケージ

　　　QFN32ピン 5mm角 Wettable
