Vicor|DCM™シリーズ 非絶縁型DC-DCコンバータ

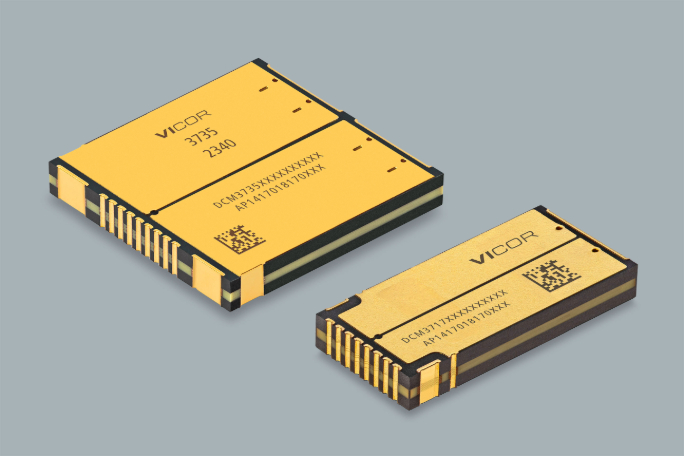

48Vを12Vバスに接続する高電力密度のDCM™シリーズ 非絶縁型DC-DCコンバータを紹介します。DCMシリーズは、非絶縁型・電圧安定化タイプのDC-DCコンバータで、40V〜60Vの入力電圧を10V〜12.5Vに変換・安定化して出力します。DCM3717シリーズは750W出力と1kW出力があり、DCM3735は2kW出力です。新しいDCMは並列接続が可能で、システムの電力レベルを素早く拡張できます。
関連商品・技術情報
商品基礎情報
DCM™シリーズ 主な特長
非絶縁型レギュレータ DC-DC コンバータモジュールは、入力電圧40~60Vを、安定化出力電圧12V(10V~12.5V の範囲で調整可能)に変換します。出力電力は最大 2000W、並列接続することで電力を増やすことができます。完全なコンバータを構成するために必要な外付け部品は最小限であり、電力供給ネットワーク全体をモジュールで構成することで、電力密度をさらに高くすることができます。
また、DCM は、低背の表面実装型ChiP (SM ChiP)パッケージで、従来のコンバータに比べてサイズが1/6と小型で、高い電力密度を実現しています。Vicor 独自の高周波スイッチング技術により、すべての入力電圧と負荷条件で高い効率を実現します。
48Vを中心に、高電圧から12Vへ容易に変換
電力供給ネットワーク(PDN)は、さらなる高効率化のために12Vから48Vのアーキテクチャへと本格的に移行しています。ハイパフォーマンスコンピューティングやオートモーティブをはじめ、多くのアプリケーションで、48Vが優れているということが実証されています。しかし、48Vへ移行することにより、12Vのアーキテクチャに最適化されてきた従来のシステムには、電源システム設計上の多くの課題が発生します。48V DC-DC電力変換のリーディングカンパニーであるVicorは、電源システムを構成するにあたり、48Vを中心としてモジュールで構成するアプローチにより、この移行を容易にします。この新しい非絶縁型DCMシリーズも、Vicorの他の48V電源モジュールと同様に、高電圧(800Vや400V)から48Vへ変換する、高電圧の電圧変換比固定バスコンバータBCM®ファミリと組み合わせて使用することができます。48Vバスが出来れば、VicorのDCMシリーズを使うことで、48Vから安定化された12Vへ高効率で変換が可能です。
産業向けアプリケーションも48V の電力供給ネットワークへ
バッテリフォーメーション・テスト(BFT)や半導体自動試験装置(ATE)などの成長分野では、競争力を高めるため48V の電力供給ネットワークへの早急な移行が求められています。しかし、これまでに設備投資した12Vの電力変換システムが障壁となっています。例えば一部のBFTシステムでは、12Vを負荷であるバッテリセル電圧へ変換するよう最適化されており、48Vで再設計することは容易ではありません。DCM3717とDCM3735シリーズにより、48Vと12Vの間をつなぐことで、BFTシステムへのこれまでの設備投資を活かしながら高性能な48V の電力供給ネットワークが実現します。
主なアプリケーション
12V バスの構成ができ、後段に従来の12V入力PoLコンバータを配置することが可能なため、以下のようなアプリケーションで、48V と従来の 12V 電源バスの間をつなぐのに最適です。
・産業機器
・航空宇宙防衛
・高性能コンピューティング
