次世代無線通信の鍵を握る「RIS(再構成可能なインテリジェントサーフェス)」とは? ~仕組みから応用まで徹底解説~
近年、5G(第5世代移動通信システム)が普及し、私たちの生活やビジネスはますます高速・大容量な無線通信によって支えられています。そして今、さらにその先を見据えた「6G」時代の到来に向け、様々な革新的技術の研究開発が世界中で進められています。その中でも特に注目を集めているのが、RIS(Reconfigurable Intelligent Surface:再構成可能なインテリジェントサーフェス)と呼ばれる技術です。
RISは、電波の伝搬環境そのものを「賢く」制御することで従来の無線通信が抱えていた課題を解決し、より効率的で信頼性の高い通信を実現する可能性を秘めています。本記事では、エレクトロニクス商社の視点から、このRIS技術について、基本的な概念からその仕組み、メリット、課題、そして将来の応用例まで、初心者の方にも分かりやすく、かつ技術的に詳しく解説していきます。
Ranplan社の詳細はこちら
お問い合わせはこちら
1. RIS(再構成可能なインテリジェントサーフェス)とは?
RISとは、簡単に言えば「電波の反射方向や位相を自在に制御できる特殊なシート(表面)」のことです。従来の無線通信では、電波は送信機から受信機へ向かう途中で、壁や建物などの障害物によって反射・減衰・散乱され、その伝搬経路は基本的に制御できませんでした。電波が届きにくい「不感地帯」が発生したり、複数の電波が干渉し合って通信品質が低下したりする原因となっていました。
これに対しRISは、多数の微小なアンテナ素子(メタサーフェス素子)で構成されており、各素子の特性を個別に、かつ動的に変化させることができます。これにより、入射してきた電波を、特定の方向へ集中させて反射させたり(ビームフォーミング)、位相を調整して信号強度を高めたり、あるいは意図的に散乱させて干渉を抑制したりといった、能動的な電波環境の制御が可能になります。
従来の反射板との違い:
単なる電波を反射するだけの金属板や鏡とは異なり、RISは「インテリジェント」に反射特性を「再構成可能」な点が最大の特徴です。外部からの制御信号に基づき、リアルタイムで反射の仕方を最適化できるため、変化する通信環境に柔軟に対応できます。
2. RISの仕組み:メタサーフェスによる電波制御
RISの核となる技術はメタサーフェスです。メタサーフェスとは、電磁波の波長よりも十分に小さい構造体を周期的に配列することで、自然界の物質にはない特異な電磁気的特性を実現する人工的なシート状の材料・構造を指します。
RISを構成する各メタサーフェス素子は、それぞれが電波に対する応答(振幅や位相)を変化させる能力を持っています。この応答の変化は、一般的に以下のような電子部品によって電気的に制御されます。
- PINダイオード: ON/OFFを切り替えることで、素子の反射特性を段階的に変化させます。比較的単純な制御が可能で、コストを抑えやすい利点があります。
- バラクタダイオード(可変容量ダイオード): 印加電圧によって静電容量を連続的に変化させ、より精密な位相制御を可能にします。
- MEMS(Micro Electro Mechanical Systems)スイッチ: 微小な機械的スイッチを用いて、低損失で良好な高周波特性を実現します。
- 液晶: 電圧によって分子の配向を変化させ、電波の位相を制御します。高周波数帯での応用が期待されています。
これらの制御素子を多数集積したRISパネル全体を、外部のコントローラー(RISコントローラー)が一括して制御します。コントローラーは、基地局や端末からの情報(位置情報、チャネル情報など)に基づいて、各素子の状態をリアルタイムで最適化し、目的の場所に効率よく電波を届けるようにRISの反射特性を調整します。
具体例:
- ビームフォーミング: スマートフォンがある方向に移動した場合、RISコントローラーはその情報を基に各素子の位相を調整し、反射波がそのスマートフォンに集中するようにビームの向きを変えます。
- 干渉抑制: 複数のユーザーが同時に通信している場合、特定のユーザーへの反射波を強めつつ、他のユーザーへの干渉となる反射波を弱めるように制御します。
3. RISがもたらすメリット
RIS技術は、無線通信システムに以下のような多くの利点をもたらすと期待されています。
- カバレッジ拡張と信号品質向上:
・これまで電波が届きにくかった屋内やビルの谷間、地下などの不感地帯に、RISを設置して電波を回り込ませることで、エリアカバレッジを容易に拡大できます。
・信号を特定の場所に集中させたり、マルチパスによるフェージング(信号の干渉による劣化)の影響を低減したりすることで、通信のスループット(実効速度)と安定性を向上させます。 - 通信容量の増大:
・空間的な信号分離能力を高めることで、同じ周波数帯域でより多くのユーザーやデバイスを同時に接続できるようになり、ネットワーク全体の容量が増加します。 - 省エネルギー化:
・送信機(基地局や端末)からの電波を効率的に受信機に届けられるため、送信パワーを低減できます。これにより、基地局や端末の消費電力を削減し、環境負荷の低減にも貢献します。
・RIS自体は基本的に受動的な素子(またはそれに近い低消費電力な能動素子)で構成されるため、システム全体のエネルギー効率を大幅に向上させます。 - 低コスト化:
・カバレッジ拡大のために新たな基地局を多数設置する代わりに、より安価なRISパネルを設置することで、ネットワーク構築・運用コストを削減できる可能性があります。 - セキュリティの向上:
・電波を指定した方向・範囲にのみ反射させることで、意図しない場所への電波の漏洩を防ぎ、盗聴のリスクを低減できます。 - 設置の柔軟性:
・薄型・軽量で、壁、天井、窓、看板、さらには衣服など、様々な場所に柔軟に設置できる可能性があります。電源工事も不要または簡易で済む場合が多く、導入のハードルが低いと考えられます。
4. RISの課題と今後の展望
多くの可能性を秘めたRISですが、実用化に向けてはいくつかの技術的課題も存在します。
- 制御の複雑さ:
・多数のメタサーフェス素子を、変化する無線環境に合わせてリアルタイムかつ最適に制御するための効率的なアルゴリズム開発が必要です。 - チャネル推定の困難さ:
・送信機-RIS間、RIS-受信機間、そして送信機–受信機間の直接波を含む複雑な伝搬路(チャネル)の状態を正確に推定する技術が不可欠です。特にRISが介在することでチャネルの次元が大幅に増大するため、高精度な推定は挑戦的な課題です。 - ハードウェア実装:
・低コストで、広帯域にわたって動作し、かつ低損失で精密な制御が可能なメタサーフェス素子およびRISパネルの開発が求められます。特に高周波数帯(ミリ波、テラヘルツ波)での実装には高度な技術が必要です。 - 標準化:
・異なるメーカーの基地局、端末、RISが相互に連携して動作するためには、制御信号やプロトコルなどの標準化が必要です。ETSI(欧州電気通信標準化機構)などで標準化活動が進められています。 - 実環境での性能評価:
・実験室レベルでの研究は進んでいますが、実際の都市環境や屋内環境など、様々な条件下での性能評価や実証実験を重ねていく必要があります。
これらの課題を克服するための研究開発が世界中で活発に進められており、将来的には6Gにおける重要な要素技術の一つとして、広く普及することが期待されています。
5. RISの応用が期待される分野
RIS技術は、その特性を活かして様々な分野への応用が考えられています。
- スマートシティ: 屋内外のシームレスな通信環境構築、交通システム(V2X: Vehicle-to-Everything)、エネルギー管理、環境モニタリングなど。
- スマートファクトリー: 工場内の多数のセンサーやロボット間の超高信頼・低遅延な通信(URLLC)、産業用IoT(IIoT)の実現。
- ヘルスケア: 病院内での安定した無線通信環境、遠隔医療、ウェアラブルデバイスや体内埋め込み型デバイスとの通信。
- 屋内環境: オフィス、商業施設、スタジアム、家庭など、高密度なユーザー環境におけるWi-Fiやセルラー通信の品質向上。
- その他: 衛星通信、ドローン通信、無線電力伝送など、電波を利用するあらゆるシーンでの活用が期待されます。
まとめ
RIS(再構成可能なインテリジェントサーフェス)は、電波の伝搬環境そのものをインテリジェントに制御するという、これまでの無線通信の常識を覆す革新的な技術です。カバレッジの拡大、通信品質・容量の向上、省エネルギー化、低コスト化など、多くのメリットをもたらし、来る6G時代の無線通信ネットワークにおいて中核的な役割を担うと期待されています。
まだ解決すべき課題はありますが、世界中で研究開発が加速しており、実用化に向けた取り組みが進んでいます。私たちエレクトロニクス商社としても、このRIS技術の動向に注目し、お客様の次世代ワイヤレスソリューション構築に貢献できるよう、最新の情報提供と技術サポートに努めてまいります。

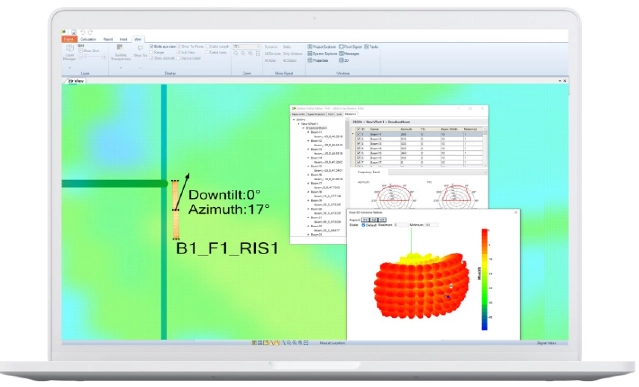

具体的にはRanplan社の代理店として、RISのシミュレーションも可能である無線電波伝搬シミュレーションツールを提供し貢献していきます。
RISに関するご質問や、RISのシミュレーションについて興味がございましたら、お気軽にお問い合わせください。
