光スイッチ/マトリクススイッチとは？ 放送インフラにおける役割と技術解説
放送業界は、4K/8K化、IP化、マルチプラットフォーム配信など、技術革新と視聴者ニーズの多様化により、かつてない変革期を迎えています。複雑化するシステムにおいて、信号のロスや遅延を防ぎ、多様なフォーマットを効率的に扱いつつ、高品質で安定した制作・配信環境を維持することは、最重要課題です。
特にMedia Over IP (MoIP)化が進む中で、物理層での確実な信号ルーティングと伝送品質の担保が不可欠となっています。光スイッチ/光マトリクススイッチは、これらの課題を解決し、次世代の放送インフラを支える核心技術です。
従来の切り替え方式とその限界
これまで放送局で用いられてきた信号切り替え方式には、それぞれ限界がありました。

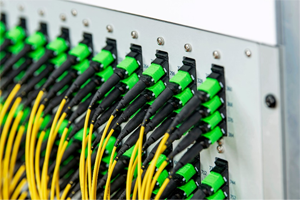

• 手動光パッチパネル:
o 遠隔操作や自動化が不可能。

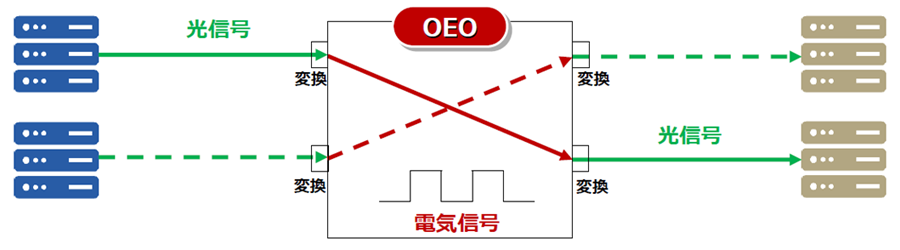

• 電気スイッチ（O-E-O変換）:

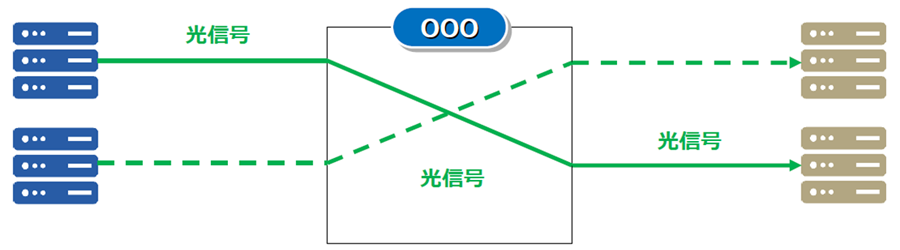

全光スイッチング（光スイッチ/光マトリクススイッチ）とは？
全光スイッチングは、これらの従来方式の限界を克服する技術です。光スイッチ/光マトリクススイッチは、入力された光信号を、目的の出力ポートへ光のまま物理的に接続を切り替えます。これにより、O-E-O変換を行うことなく、信号経路の変更を実現します。
すべての用途で全光スイッチングが絶対的に優れているわけではありません。一般的なデータ通信などでは、高度なパケット処理を行うO-E-O方式のIPスイッチが依然として主流であり、非常に高性能です。
しかし、放送業界のように、大容量の映像・音声信号を、極めて低い遅延で、多様なフォーマットのまま、高い信頼性で伝送・切り替えする必要がある特定の分野においては、O-E-O変換に伴うデメリットを根本的に解消できる全光スイッチングが、従来方式よりも明らかに優れた技術であると言えます。

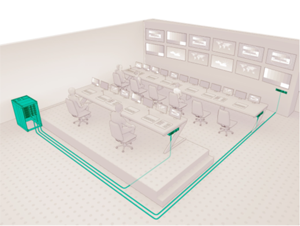

放送市場における全光スイッチングの重要性
複雑化・高度化する放送システムにおいて、全光スイッチングはインフラの根幹を支える重要な技術です。圧倒的な低遅延: O-E-O変換には必ず処理時間がかかりますが、全光スイッチングは物理的に光路を変えるだけなので、遅延がほぼゼロです。リアルタイム性が極めて重要な放送分野では大きなメリットです。
• プロトコル・速度への非依存: O-E-Oスイッチは電気処理を行うため、特定のプロトコルやデータ速度にしか対応できないことが多いです。全光スイッチは光を透過させるだけなので、信号の種類を選びません。将来新しい規格が登場しても、スイッチを交換する必要がない可能性が高いです。
• 信号品質の維持: O-E-O変換は、信号を劣化させる要因になり得ます。全光スイッチングは変換がないため、信号品質の劣化を最小限に抑えられます。
• 低消費電力: O-E-O変換と電気処理には相応の電力が必要ですが、全光スイッチングは物理的な動作（微小なミラーを動かすなど）に必要な電力が主であり、一般的に消費電力が低いです。
光スイッチ/光マトリクススイッチの技術と利点
光スイッチ/光マトリクススイッチは、以下の優れた利点を提供します。
• 業界最高レベルの低損失・高信頼性: 信号劣化を最小限に抑え（通常<1dB）、安定した接続を維持します。
• プロトコル・速度に非依存: SDI (HD～8K)、IP (ST2110等)、ASI、MADI/AES、さらには将来の高速信号まで、フォーマットを問わず透過的に伝送します。
• ほぼゼロ遅延: 信号変換がないため、遅延はナノ秒オーダー。リアルタイム性が不可欠な放送業務に最適です。
• 物理層での絶対的な安定性: IPネットワークの輻輳や設定の問題に影響されず、物理的に確実な接続経路を提供します。
• 高いスケーラビリティと実装密度: 8×8から最大384×384ポートまで、柔軟な構成が可能。高密度実装によりラックスペースを節約します。
• ソフトウェアによる容易な制御: Web GUIや各種制御プロトコル (SCPI, NETCONF, RESTCONF等) に対応。遠隔操作やシステム連携が容易です。
• 省電力設計: 環境負荷低減と運用コスト削減に貢献します。
