注目製品特集 | モレックスのこの製品に注目!!『PCIExpress (PCIe)』編
PCIe(PCI Express)規格はGen6までリリースされていますが、Molex社では2025年内に正式リリース予定のPCIe Gen7に対応する製品を取り揃えております。このページでは最新規格に対応したGen7の製品ご紹介いたします。
はじめに
AIや5Gなどの発展により、高速・大容量の通信インフラが整備され、より多くのデータがネットワークを介してやり取りされます。これに伴い、データを効率的に処理・配信するためのデータセンターの重要性が増しており、データセンターの高性能化が進むほど、ボトルネックとなるデータ転送速度を解消するPCIe Gen7のような超高速インターフェースが必要不可欠になります。このように、今後の需要拡大のポテンシャルを秘めているGen7の製品に大きな注目をしています。
製品の構造について
PCIeは、片方向のポイントツーポイント接続を、双方向分となるように2本単位でまとめた転送方式です。この最小構成を「レーン」と呼びます。

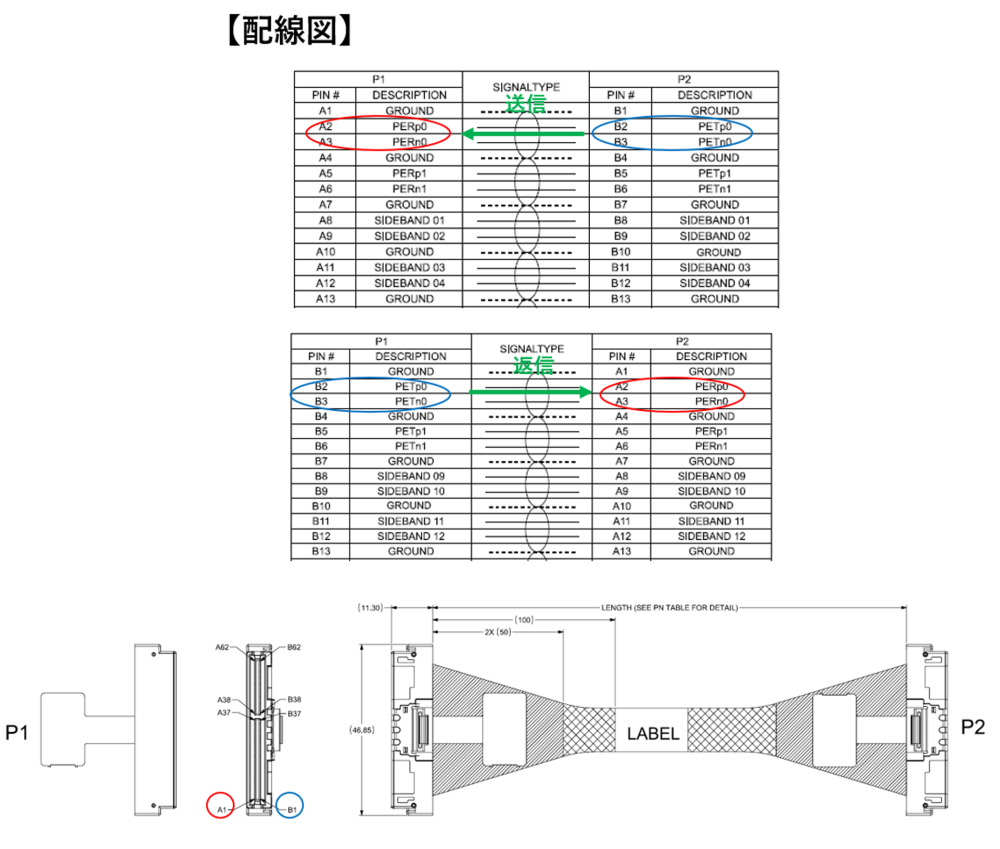

下記配線図のB2とB3で差動信号の送信ペアとなり、その対となるA2とA3が返信ペアです。Ground -Signal-Signal-Groundの組み合わせが送信ペア・返信ペアで一つの纏まりとなり1レーンとなります。
SIDEBANDは、データ転送以外の機能で使用される補助的な信号線で、デバイスの検出、設定、状態情報の伝達、IRQ(割り込みリクエスト)などの役割を担います。
P1、P2は両端のコネクターを表しており、上と下の両方にPINが付いています。
コネクタの構成部品
製品名:NextStream(Gen 7)の紹介
利点・特長
NextStreamはGen6のPCIe規格を満たし、Gen7にも対応可能な製品です。
この製品は、レーン当たり128GT/sの速度に対応した製品であり、Gen6とGen7で製品の構造が変わることはございません。
ロック機構も備えており、嵌合における信頼性も高い製品です。

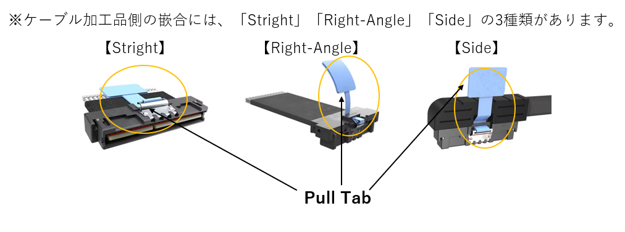

Pull Tabを引っ張るとロックが外れる構造となっています。
伝送レート・・・64GT/s PAM-4(Gen6)
128GT/s PAM-4(Gen7)
レーン数・・・×8、×16
ケーブル加工品側の嵌合種類・・・Stright、Right-Angle、Side
カスタマイズ図面(出典元:molex)
知見と経験を活かし、
ご要望・課題にお応えします。
