知らないと大損!光ファイバー端面検査機の全知識【清掃・規格・選び方】
「光通信が頻繁に途切れる」「新品のケーブルなのに損失が大きい」
このような“原因不明“の通信トラブル、実はそのほとんどが、目に見えない光ファイバー端面の「汚れ」や「傷」に起因します。
光通信の品質は、髪の毛より細いファイバー端面の状態に100%依存すると言っても過言ではありません。しかし、多くの現場ではその重要性が見過ごされがちです。
この記事では、エレクトロニクス専門商社である丸文が、光ファイバー端面検査機の必要性といった基本から、通常サイトでは踏み込んでいない「損失発生の物理メカニズム」「国際規格IEC 61300-3-35のゾーン別基準」、そして「正しい清掃の科学」まで、あらゆる技術情報を網羅的に解説します。
この記事を最後までお読みいただくだけで、光ファイバーの品質管理に関するプロフェッショナルな知識が身につき、通信トラブルを根本から解決する具体的なアクションプランを描けるようになります。
FIP-500 光ファイバー端面検査スコープの詳細はこちら
お問い合わせはこちら
なぜ今、光ファイバー端面の「検査と清掃」が最重要なのか?
光ファイバー通信の安定運用は、もはや社会インフラの根幹です。その心臓部である光ファイバー端面の品質管理が、これまで以上に重要視されています。
「見えないリスク」が通信を脅かす!端面汚損・傷の3大トラブル
- 信号の大幅な減衰(挿入損失): 端面に付着した粒子による光の散乱や、油膜などによる吸収が直接的な原因です。また、ゴミが介在することでファイバー間に物理的なギャップが生まれ、光が空間に放射されてしまい、損失が増大します。
- 信号の反射と機器へのダメージ(反射減衰量): ファイバーコア(ガラス)と空気層(ゴミによるギャップ)の屈折率の不連続性により、フレネル反射と呼ばれる強い戻り光が発生します。この戻り光は、特にアナログ伝送や高出力レーザーを用いるシステムにおいて、光源を不安定にさせ、最悪の場合、物理的に破壊する原因となります。UPC研磨よりもAPC研磨で厳しい反射減衰量(例: -55dB vs -65dB)が求められるのは、この反射を極限まで抑制するためです。
- 恒久的なコネクタ破損: 光ファイバーコネクタの先端部品「フェルール」は、精密なジルコニアセラミックでできています。このフェルール端面に硬い粒子(石英など)が付着したまま嵌合すると、数kg/mm²もの圧力がかかり、容易にピット(凹み)やスクラッチ(傷)を発生させます。一度ついた深い傷は修復不可能なため、ケーブルや機器ポートの交換が必要となり、多大なコストとダウンタイムが発生します

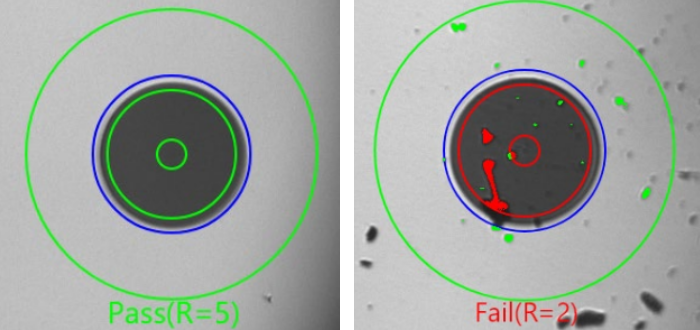

【図解提案】正常な端面 vs 汚損・傷のある端面
わずか1μmのゴミでも通信に致命的な影響を与えます。人の目では決して確認できません。
(左)「正常な端面」 (右)「異常な端面」
検査と清掃はワンセット!品質管理の基本フロー
高品質な接続を実現するための鉄則は「接続前には必ず、検査→(汚れていれば)清掃→再検査」というサイクルを徹底することです。新品のケーブルであっても、保護キャップ内の微細なゴミが付着している可能性があるため、このフローは省略できません。
【最重要】失敗しない光ファイバー端面検査機の選び方 5つの技術的ポイント
導入後に「こんなはずでは…」と後悔しないために、以下の5つのポイントを必ずチェックしてください。
1. 解像度と観察倍率
シングルモードファイバー(コア径 約9μm)のサブミクロンレベルの欠陥を明確に識別するためには、400倍以上の高倍率と、それに見合う高解像度な光学系・イメージセンサーが不可欠です。
2. 対応コネクタとアダプタの豊富さ
LC, SCはもちろん、MPO/MTP、さらにはCS/SNといった次世代高密度コネクタへの対応も視野に入れるべきです。特に、端面が8度傾斜しているAPCコネクタを正確に観察するには、専用の照明同軸度を持つアダプタが必須となります。
3. 自動合否判定と国際規格(IEC 61300-3-35)の理解
IEC 61300-3-35は、端面を領域(ゾーン)分割して評価します。
・Zone A (コア領域): いかなる欠陥も許容されない最重要領域。
・Zone B (クラッド領域): 5μmを超える傷はNGなど、厳しい基準が適用。
・Zone C (接着剤領域), Zone D (接触領域/フェルール): ゾーンが外側になるにつれ基準は緩やかになります。
この複雑な基準を人間が毎回正確に判定するのは非現実的であり、客観性と一貫性を担保する自動判定機能は、現代の品質管理において必須の機能と言えます。
4. データ管理とレポート作成機能
検査結果(画像、合否判定、ゾーン別欠陥リスト)を製品シリアルナンバーや作業者情報と紐づけてデータベース化し、ワンクリックでPDF等のレポートに出力できる機能は、品質保証のトレーサビリティ確保と工数削減に絶大な効果を発揮します。
5. サポート体制と校正サービス
検査機は精密光学機器です。定期的な校正により、測定の精度と信頼性を維持することが不可欠です。国内に校正拠点があり、迅速な技術サポートを受けられるメーカーや代理店を選ぶことが、長期的な安定運用の鍵となります。
検査だけでは不十分!正しい端面クリーニングの科学
不適切な清掃は、静電気を発生させ、かえって周囲の塵埃を引き寄せる原因になります。
なぜ「ウェット・トゥ・ドライ法」が推奨されるのか?
専用の無水アルコール(IPA)等の溶剤は、油分などの頑固な汚れを溶解するだけでなく、拭き上げ時に発生する静電気を抑制する効果があります。クリーニング手順は以下の通りです。
- 専用ワイプの一端に溶剤を少量滴下します。
- コネクタ端面を、ワイプの濡れた部分から乾いた部分へと、一定方向に一度だけ拭います。
これにより、溶解した汚れをかき取りつつ、残った溶剤を完全に揮発させ、乾燥痕を残さず、かつ静電気の発生も防ぐことができます。
主なクリーナーの種類と特徴
- スティックタイプ: コネクタの奥まった部分(アダプタ内部など)の清掃に最適。
- カセット/ペンタイプ: 作業性が高く、乾式クリーニングの第一選択。
- 溶剤・ワイプ: 頑固な汚れや、静電気対策を重視する場合の湿式クリーニングに使用。
丸文が提供する最先端ソリューション
私たち丸文は、単に製品を販売するだけではありません。お客様の技術的課題を深く理解し、その解決に貢献する最先端のソリューションを、長年の経験を持つ専門スタッフが一貫してサポートします。
EXFO社が提供する次世代の検査自動化ソリューション
これまで解説してきた「客観的な検査基準の維持」「検査工数の削減」「多様なコネクタへの対応」といった、現代の光ネットワーク管理における複雑な課題。これらを解決するために、私たちは業界をリードするEXFO社のソリューションを推奨しています。
例えば、EXFO社の最新モデル「FIP-500 光ファイバー端面検査スコープ」は、まさにこれらの課題に応えるために設計された、次世代の検査ツールです。
ハイパースケーラーAIデータセンターにおける実績
このFIP-500は、実際に大規模AIデータセンターを数ヶ月で立ち上げたハイパースケーラー現場において正式採用されています。構築現場では、400G/800G対応の高速ネットワークと高密度MPO配線に対し、FIP-500の高速かつ高精度な自動検査機能が決め手となり、作業の標準化と工数削減に大きく貢献しました。
特に、MPO/APCなど難易度の高い多芯・傾斜端面の検査においても、FIP-500とPXM/LXMシリーズの併用により短期間かつ高品質な検査工程の確立が実現。検査からレポート生成までのワークフローが大幅に効率化され、AIデータセンターの早期稼働に貢献した導入事例として注目されています。
この製品の最大の特徴は「ゼロボタン操作による完全自動化」にあります。コネクタを挿入するだけで、自動での検出、フォーカシング、センタリング、撮影、そしてIEC規格に基づいた合否判定と結果の保存まで、一連のプロセスが人の手を介さずに完了します。これにより、作業者のスキルレベルに依存しない、一貫して信頼性の高い検査を誰でも実現可能です。
さらに、その検査スピードは業界最速クラスを誇り、データセンターなどで多用されるMPO-12コネクタであっても、わずか10秒以内に判定が完了します。また、業界で初めてデュプレックスコネクタ(LCやSNなど)の同時検査に対応したことで、作業時間を約50%短縮することも可能です。
2D検査からデータ管理までの一貫提案
「FIP-500」は、SmarTip™の採用により、単芯から最新の多芯コネクタまで、チップを交換するだけで柔軟に対応できます。そして、検査結果はクラウドプラットフォーム「EXFO Exchange」と連携させることで、チーム全体での共有やレポート管理を飛躍的に効率化します。
丸文では、このような最先端の2D検査ソリューションで、お客様のあらゆるニーズに応える製品ラインナップを揃えています。
評価機貸し出し・技術コンサルティング
実際の使い勝手や性能を、ぜひお客様の現場でお試しください。評価機の貸し出しはもちろん、お客様の品質基準策定や検査プロセス構築に関する技術的なコンサルティングも承っております。百聞は一見に如かず。その効果を実感してください。
よくあるご質問(FAQ)
Q1: クリーニングしても消えない傷があります。どうすれば良いですか?
A1: それは恒久的な傷の可能性が高いです。そのコネクタは使用を中止し、交換する必要があります。傷のあるコネクタを使い続けると、接続先の機器を破損させるリスクが非常に高いです。
Q2: APCコネクタとUPCコネクタで検査方法は違いますか?
A2: 基本的な検査フローは同じですが、APCコネクタは端面が8度傾斜しているため、その角度に対応した専用のアダプタチップが必要です。不適切なアダプタでは、正確なピント合わせや照明ができず、正しい検査ができません。
Q3: エンサークルドフラックス(Encircled Flux)とは何ですか?
A3: エンサークルドフラックス(EF)は、マルチモードファイバーの損失測定時における、光源からの光の出射状態を規定した規格(IEC 61280-4-1)です。光源の条件を統一することで、測定の再現性と正確性を高めるもので、直接的な端面検査とは異なりますが、高精度な損失測定を行う上で非常に重要な概念です。
まとめ
光ファイバー通信の品質は、接続端面の物理的コンディションが全てを決定します。
その品質を維持・管理するためには、損失発生のメカニズムを正しく理解し、国際規格に基づいた客観的な評価を行うことが不可欠です。
- 物理メカニズム: 挿入損失は「散乱・吸収」、反射減衰量は「フレネル反射」が主要因。
- 検査アプローチ: 日常保守は「2Dスコープ」、製造品質保証は「3D干渉計」。
- 選定基準: 規格準拠の自動判定、多様なコネクタ対応、校正サポートが鍵。
- 清掃の科学: 静電気を抑制する「ウェット・トゥ・ドライ法」が基本。
これらの技術的要点を押さえた検査・清掃プロセスを確立することが、信頼性の高い光ネットワークを構築・維持するための最も確実で、最終的には低コストな方法です。
丸文は、お客様一人ひとりの技術的課題に最適な光ファイバー検査・測定ソリューションをご提供します。
「自社の運用に最適な検査機を選定したい」「検査プロセスを自動化・効率化したい」「EXFO社のFIP-500を実際に試してみたい」
など、専門的なご相談を心よりお待ちしております。光通信測定のエキスパートが、お客様のビジネスを技術力でサポートします。
