Vicor｜ZVS 昇降圧 スイッチングレギュレータ

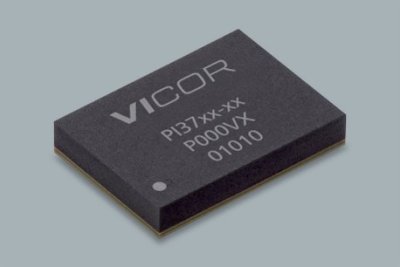

PI37xx シリーズは、高効率で入力電圧範囲が広い、ZVS昇降圧スイッチングレギュレータです。
高密度 SiP (System‑in‑Package) パッケージであり、制御回路、半導体スイッチ、その他の部品が集積されてます。
PI37xx は高性能のゼロ電圧スイッチング (ZVS) 回路方式を用いており、クラス最高レベルの変換効率を実現した高性能のPoL電源です。PI37xx は、インダクタと最小限のコンデンサを追加するのみで、昇降圧スイッチングレギュレータを構成することできます。
関連商品・技術情報
商品基礎情報
ZVS 昇降圧 スイッチングレギュレータ
特長と利点
| 項目 | 詳細 |
| 高効率 | ・97%以上 (FSW >800kHz) |
| フレキシブルな機能 | ・高速過渡応答 ・並列接続可能 ・外部周波数同期 ・インターリーブ機能 |
| 保護機能 | ・入力過電圧/低電圧ロックアウト (OVLO/UVLO) ・出力過電圧保護 (OVP) ・過熱保護 (OTP)、高速/低速電流制限 |
| 内蔵アンプ | ・ハイサイド電流検出アンプ、汎用アンプ |
| 動作温度範囲 | ・LGIZ： –40 ~ 115°C (TJ) ・LGMZ： –55 ~ 115°C (TJ) |
概要
ZVS アーキテクチャの特長は、スイッチング損失を最小限に抑えて変換効率を上げながら、高い周波数で動作することです。スイッチング周波数が高いため、小型の外付けフィルタ部品を使うことで電力密度を高くでき、入・出力の変動に対する高速の過渡応答が可能です。PI37xxは、入力電圧が定格値上限の値でも、効率が悪化せずに高いスイッチング周波数で動作するので、変圧比が大きい用途で使うことができます。
製品ラインアップ
| 製品番号 | 入力電圧 (V) |
出力電圧 (V) |
出力電力 （W) |
実装方式 | 温度 | サイズ(mm) | Maximum Array Size |
| PI3740-00-LGIZ | 8.0 – 60.0 | 10.0 – 50.0 | 141.6 | LGA SiP | -40 to 115°C | 10.0 x 14.0 x 2.56 | 3 |
| PI3740-00-LGMZ | 8.0 – 60.0 | 10.0 – 50.0 | 141.6 | LGA SiP | -55 to 115°C | 10.0 x 14.0 x 2.56 | 3 |
| PI3741-00-LGIZ | 21.0 – 60.0 | 21.0 – 36.0 | 140 | LGA SiP | -40 to 115°C | 10.0 x 14.0 x 2.56 | 3 |
| PI3741-01-LGIZ | 21.0 – 60.0 | 36.0 – 54.0 | 150 | LGA SiP | -40 to 115°C | 10.0 x 14.0 x 2.56 | 3 |
| PI3755-02-LGIZ | 38.0 – 60.0 | 28.0 – 54.0 | 100 | LGA SiP | -40 to 115°C | 10.0 x 14.0 x 2.56 | 1 |
VTMとの接続対応は全て可能

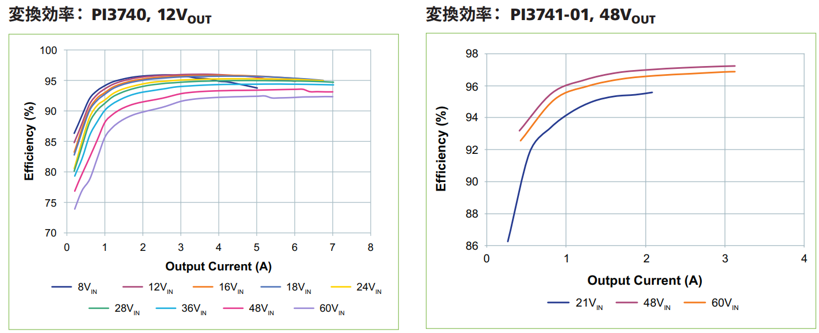

変換効率

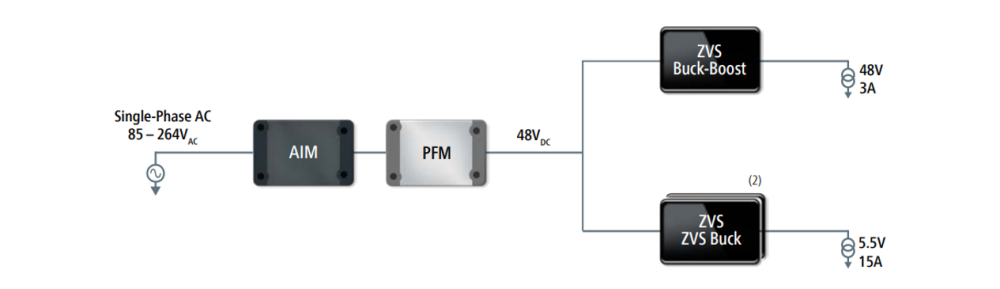

電源ブロック図
知見と経験を活かし、
ご要望・課題にお応えします。
