Vicor｜ZVS 降圧 スイッチングレギュレータ
関連商品・技術情報
商品基礎情報
ZVS 降圧 スイッチングレギュレータ
特長と利点
| 項目 | 詳細 |
| 対応電圧 | ・12VIN (8 – 18VIN) ・24VIN (8 – 36VIN、14 – 42VIN) ・48VIN (30 – 60VIN、36 – 60VIN) |
| 動作温度範囲 | –40 ~ 125°C または –55 ~ 125°C |
| 高効率 | ・ピーク効率96%以上 (48VIN / 12VOUT、24VIN / 12VOUT) ・ピーク効率95%以上 (12VIN / 5VOUT) |
| フレキシブルで豊富な機能 | ・並列接続 ・シングルワイヤによるカレントシェア ・周波数同期 ・調整可能なソフトスタート & トラッキング |
| 高密度パッケージ | ・10 x 14 x 2.5mm SiP LGA ・10 x 10 x 2.5mm SiP LGA |
| 使いやすさ | ・補償回路を内蔵 ・最小限の外付け部品 ・追加の回路や設定が不要 |
概要
シングルワイヤ接続によるカレントシェア機能があり、複数の降圧レギュレータのインターリーブ動作が可能で、大電力対応ができます。ZVS 技術を使うことで、従来のハードスイッチングの降圧レギュレータで生じるスイッチング損失を最小限に抑えており、高い変換効率と高い動作周波数を同時に実現しました。
スイッチング周波数が高いため、小型の外付けフィルタ部品を使えるので電力密度を高くでき、入・出力の変動に対する過渡応答が高速です。ZVS レギュレータは入力電圧の全域で、効率を犠牲にすることなく高いスイッチング周波数で動作します。最小オン時間は20nsであり、最大入力電圧60Vまで降圧電力変換が可能です。ZVSシリーズ降圧レギュレータは、標準入力電圧が12VIN 、24VIN、48VINのシステム向けがあり、パッケージは共通です。
製品ラインアップ
| 製品番号 | 入力電圧 (V) |
出力電圧 (V) |
出力電流 （A) |
温度 | サイズ (mm) |
Maximum Array Size |
| PI3301-00-LGIZ | 24.0 (8.0 – 36.0) | 3.3 (2.3 – 4.1) | 10 | -40.0 – 125.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3302-00-LGIZ | 24.0 (8.0 – 36.0) | 5.0 (3.3 – 6.5) | 10 | -40.0 – 125.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3302-03-LGIZ | 24.0 (11.0 – 36.0) | 5.0 (3.3 – 6.5) | 15 | -40.0 – 125.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3303-00-LGIZ | 24.0 (17.4 – 36.0) | 12.0 (6.5 – 13.0) | 8 | -40.0 – 125.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3305-00-LGIZ | 24.0 (20.4 – 36.0) | 15.0 (10.0 – 16.0) | 8 | -40.0 – 125.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3323-00-LGMZ | 24.0 (14.0 – 42.0) | 3.3 (2.2 – 4.0) | 22 | -55.0 – 125.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3325-00-LGIZ | 24.0 (14.0 – 42.0) | 5.0 (4.0 – 6.5) | 20 | -40.0 – 120.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3423-00-LGIZ | 12.0 (8.0 – 18.0) | 3.3 (2.3 – 4.1) | 15 | -40.0 – 125.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3424-00-LGIZ | 12.0 (8.0 – 18.0) | 5.0 (3.3 – 6.5) | 15 | -40.0 – 125.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3523-00-LGIZ | 48.0 (30.0 – 60.0) | 3.3 (2.2 – 4.0) | 22 | -40.0 – 120.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3525-00-LGIZ | 48.0 (30.0 – 60.0) | 5.0 (4.0 – 6.5) | 20 | -40.0 – 120.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3526-00-LGIZ | 48.0 (30.0 – 60.0) | 12.0 (6.5 – 14.0) | 18 | -40.0 – 120.0°C | 14.0 x 10.0 x 2.6 | 3 |
| PI3545-00-LGIZ | 48.0 (36.0 – 60.0) | 5.0 (4.0 – 5.5) | 10 | -40.0 – 125.0°C | 10.0 x 10.0 x 2.6 | 3 |
| PI3546-00-LGIZ | 48.0 (36.0 – 60.0) | 12.0 (6.5 – 14.0) | 9 | -40.0 – 125.0°C | 10.0 x 10.0 x 2.6 | 3 |
実装方式はいずれもLGA-SIP

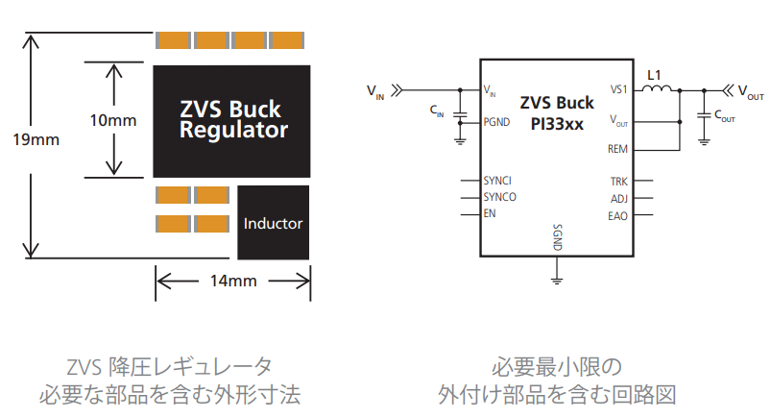

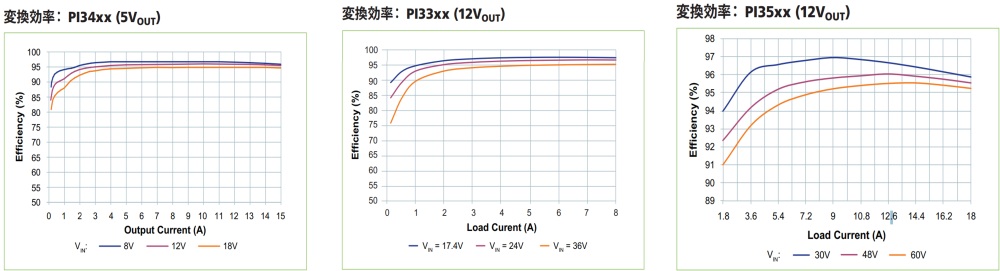

変換効率
