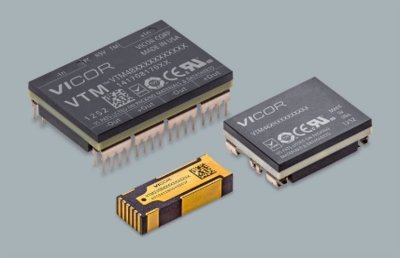

Vicor｜VTMシリーズカレントマルチプライヤ (電圧変換比固定DC-DCコンバーター）

VTMシリーズは、電圧変換比固定の絶縁型・非絶縁型DC-DCコンバーターで、負荷点(PoL)へ置くカレントマルチプライヤとも言います。

サンプルお問い合わせ

資料請求

商品基礎情報

VTMシリーズカレントマルチプライヤ (電圧変換比固定DC-DCコンバーター）

特長と利点

・最大電力密度： 2,040W/in3 (125W/cm3)
・省スペース: 1.1in2 / 0.56in2 (7.1cm2 / 3.6cm2)
・薄型: 0.265in (6.73mm)
・最大97%の高効率

概要

VTMシリーズは、電圧変換比固定の絶縁型・非絶縁型DC-DCコンバーターです。非常に高速な過渡応答と2,250VDCまでの絶縁を提供します。独自の高周波 (数MHz）ZCS/ZVS Sine Amplitude Converter(SAC™)技術により、
極めて高効率・高電力密度の電圧変換を実現しており、大電力が必要な負荷へ給電します。
また、VTMシリーズは、Vicorの独自の電源アーキテクチャであるFPA (Factorized Power Architecture) の構成に使用されることもあります。

製品ラインアップ

製品番号	入力電圧 (V)	出力電圧 (V)	出力電流（A)	Kファクター	実装方式
VTM48EF012T130C01	40 (26 – 55)	1.0 (0.7 – 1.4)	130	1/40	J-Lead
VTM48EF040T050B00	48 (26 – 55)	4.0 (2.2 – 4.6)	50	1/12	J-Lead
VTM48EF040T050B0R	48 (26 – 55)	4.0 (2.2 – 4.6)	50	1/12	J-Lead
VTM48EF060T040A00	48 (26 – 55)	6.0 (3.3 – 6.9)	40	1/8	J-Lead
VTM48EF060T046A00	48 (26 – 55)	6.0 (3.3 – 6.9)	46	1/8	J-Lead
VTM48EF080T030A00	48 (26 – 55)	8.0 (4.3 – 9.2)	30	1/6	J-Lead
VTM48EF096T025A00	48 (26 – 55)	9.6 (5.2 – 11.0)	25	1/5	J-Lead
VTM48EF120T025A00	48 (26 – 55)	12.0 (6.5 – 13.8)	25	1/4	J-Lead
VTM48EF120T025A0R	48 (26 – 55)	12.0 (6.5 – 13.8)	25	1/4	J-Lead
VTM48EF160T015A00	48 (26 – 55)	16.0 (8.7 – 18.3)	15	1/3	J-Lead
VTM48EF240T012A00	48 (26 – 55)	24.0 (13.0 – 27.5)	12.5	1/2	J-Lead
VTM48EF320T009A00	48 (26 – 55)	32.0 (17.3 – 36.7)	9.4	2/3	J-Lead
VTM48EF480T006A00	48 (26 – 55)	48.0 (26.0 – 55.0)	6.3	1	J-Lead
VTM48EH040T025B00	42 (26 – 55)	3.5 (2.2 – 4.6)	25	1/12	J-Lead
VTM48EH060M020A00	48 (26 – 55)	6.0 (3.3 – 6.9)	20	1/8	J-Lead
VTM48EH060T020A00	48 (26 – 55)	6.0 (3.2 – 6.9)	20	1/8	J-Lead
VTM48EH120M010B00	48 (26 – 55)	12.0 (6.5 – 13.8)	10	1/4	J-Lead
VTM48EH120T010B00	48 (26 – 55)	12.0 (6.5 – 13.8)	10	1/4	J-Lead
VTM48ET040T050B00	48 (26 – 55)	4.0 (2.2 – 4.6)	50	1/12	Through Hole
VTM48ET040T050B0R	48 (26 – 55)	4.0 (2.2 – 4.6)	50	1/12	Through Hole
VTM48ET060T040A00	48 (26 – 55)	6.0 (3.3 – 6.9)	40	1/8	Through Hole
VTM48ET080T030A00	48 (26 – 55)	8.0 (4.3 – 9.2)	30	1/6	Through Hole
VTM48ET096T025A00	48 (26 – 55)	9.6 (5.2 – 11.0)	25	1/5	Through Hole
VTM48ET120T025A00	48 (26 – 55)	12.0 (6.5 – 13.8)	25	1/4	Through Hole
VTM48ET120T025A0R	48 (26 – 55)	12.0 (6.5 – 13.8)	25	1/4	Through Hole
VTM48ET160T015A00	48 (26 – 55)	16.0 (8.7 – 18.3)	15	1/3	Through Hole
VTM48ET240T012A00	48 (26 – 55)	24.0 (13.0 – 27.5)	12.5	1/2	Through Hole
VTM48ET320T009A00	48 (26 – 55)	32.0 (17.3 – 36.7)	9.4	2/3	Through Hole
VTM48ET480T006A00	48 (26 – 55)	48.0 (26.0 – 55.0)	6.25	1	Through Hole
VTM2308S60Z0825T00	40 (0 – 60)	5.0 (0 – 7.5)	25	1/8	Surface Mount
VTM2308S60Z1513T00	48 (0 – 60)	12.0 (0 – 15)	12.5	1/4	Surface Mount
