モレックスの車載用コネクター stAK50は、スルーホール型の非防水ヘッダーとコネクターにより、ボディエレクトロニクスや安全システム、インフォテインメントおよび様々な輸送アプリケーションに対する自動車OEMの厳しいグローバル要件に対応する製品です。
当ページではモレックスの車載用コネクター stAK50についてご紹介いたします。
商品基礎情報
車載用途コネクター：stAK50の主な特長と採用事例
主な特長
- 設計の柔軟性を高める複数の端子により5.0Aの低電流信号から30.0Aの大電流まで幅広いアプリケーションに対応可能
- USCAR-2や世界的規格に準拠
- ハウジングにUSCAR標準カラーコードを採用しており目視で極性を確認可能
- PCBのバイアホールによりヘッダーピンの適切な位置合わせが可能
- コネクター位置保証 (CPA) によるラッチング機能により嵌合時のコネクター外れを防止

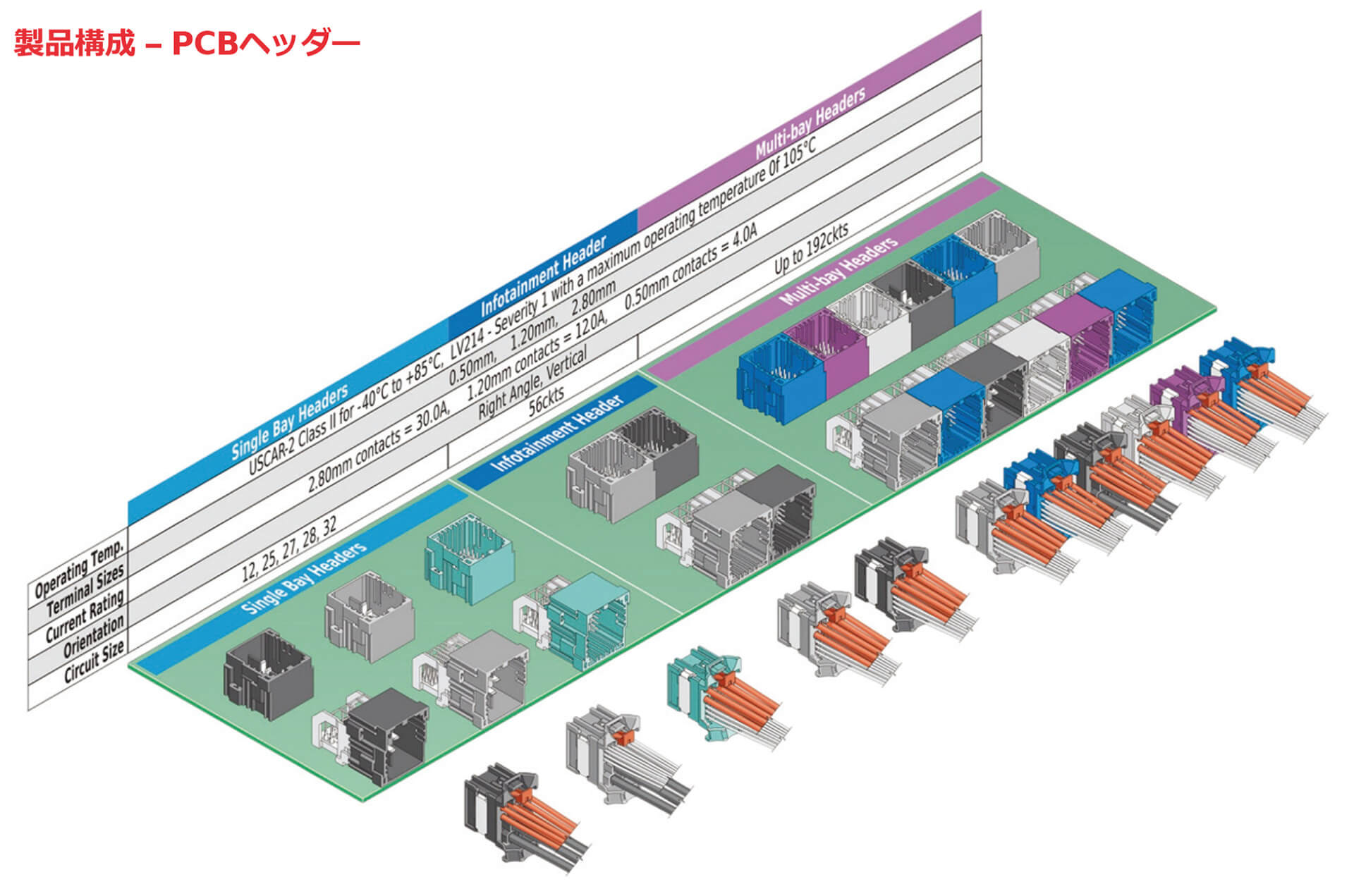

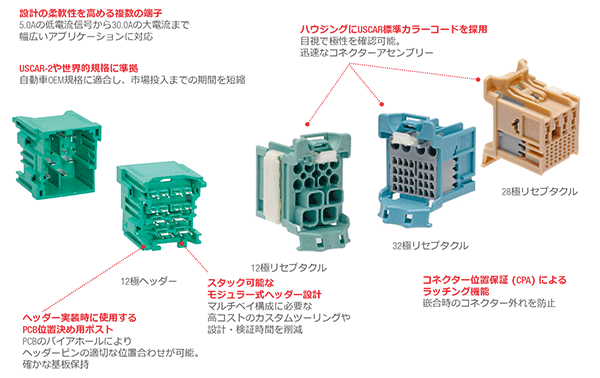

画像クリックで拡大図を表示します本資料はモレックスのstAK50シリーズの主なラインナップになります。
採用事例
- オートモーティブ
- コンフォートシステム/インフォテインメント/ドライバーアシスト/ボディエレクトロニクス
- 安全システム / シャーシ/車載ネットワーキング
- 商用車
- 車内電子モジュール/ボディエレクトロニクスモジュール
車載用途コネクター：stAK50 オーダーインフォメーション
| シリーズ番号 | ディスクリプション | 仕様 | 梱包形態 | 使用温度範囲 |
|---|---|---|---|---|
| 200501 | ハイブリッドヘッダー | ストレート | スティック | -40〜+85℃ |
| 200502 | ハイブリッドヘッダー | ライト | ||
| 200505 | スタック型ハイブリッドヘッダー | ストレート | ||
| 200506 | スタック型ハイブリッドヘッダー | ライト | ||
| 160013 | インフォテインメントハイブリッドヘッダー | ハウジング | ||
| 160014 | 28極リセプタクル | ポリ袋 | ||
| 160026 | 12極リセプタクル | |||
| 160027 | 25極リセプタクル | |||
| 160028 | 32極リセプタクル | |||
| 160029 | 27極リセプタクル | |||
| 160030 | 12、25、27、28、32極 ハイブリッドリセプタクル用ワイヤードレスカバー |
車載用途コネクター：stAK50シリーズの主な仕様
- 電気的性能
- 最大定格電流: 5.0A (0.50mm端子)
- 12.0A (1.20mm端子)
- 30.0A (2.80mm端子)
- 性能
- ピッチ ： 最小2.00mm、最大3.50mm
- 適用電線範囲 ： 10 ～ 26 AWG
- ハウジング ： USCARカラーコード
- コンタクト ： 0.50mm、1.20mm、2.80mm
- 使用温度範囲 ： -40 ～ +85°C
本資料はstAK50シリーズの特長を紹介しております。
