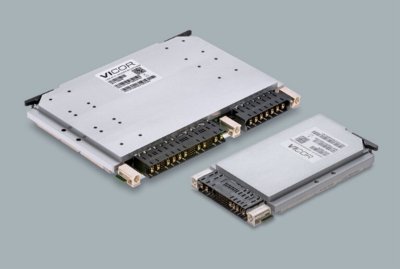

MIL-COTS VITA 62 準拠コンバーター
概要
VicorのVITA 62 準拠コンバーターは、ラック幅3Uおよび6UのOpen VPXシステム用に設計されたMIL-COTS電源です。出力電圧3.3V～12V、入力電圧28Vもしくは270Vの、厳しい環境に適した堅牢性のある伝導冷却デバイスです。3Uモデルの出力電力は最大600W、6Uモデルの出力電力は最大1000Wです。出力電圧や電力レベルをお客様の仕様に合わせてカスタマイズすることも可能です。この製品シリーズは、MIL-461G、MIL-704F規格に適合しています。さらに、入力電圧28Vの製品は、MIL-1275E規格にも適合しています。
特長と利点
・スケーラブル、OpenVPX 規格、フォームファクタ
・過電流、過電圧、過熱保護
・MIL-STD 704F, 461F, 810G, 1275D 規格に適合
・電解コンデンサ不使用
| 項目 | 詳細 |
| 入力電圧 | ・18 – 42V DC ・18 – 45V DC ・180 – 420V DC ・3-Phase AC 400Hz |
| 出力電圧 | ・+12V @ 40/70 ・+5V @ 30/32A ・+3.3V @ 6/30A ・+12V @ 1A ・-12V @ 1A ・+28V @ 26.78A |
| 出力電力 | ・3U (600W total power) ・6U (1000W total power) ・3U (750W total power AC) |
| パッケージサイズ | ・3U (3.9 x 6.6 x 1.0 in) ・6U (9.2 x 6.6 x 1.0 in) |
製品ラインアップ
| 製品番号 | 入力電圧 (V) |
出力電力 (W) |
フォームファクタ | コンフォールコーティング | 出力電圧構成 |
| VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable |
| VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable |
| VIT028H3U600D000 | 28 | 600 | 3U | Coated +AU-plated Connector | Parallelable |
| VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable |
| VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable |
| VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable |
* VIT3P28H3U750C1 と使用

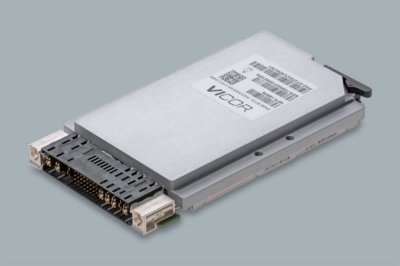

MIL-COTS SOSA規格準拠 電源
概要
VicorのSOSA規格準拠電源は、 SOSA規格に合わせて3U オープン VPX システム用に設計・開発された COTs電源です。このモジュールは非常に堅牢で伝導冷却の構造であり、Vicor 独自の技術を使いて高い効率と電力密度を実現しています。制御信号の接続が不要の独自のカレントシェア方式であり、最大4つの電源を並列接続することで、+12Vのメイン出力と+3.3Vの補助出力の電力を増やすことができますこの場合、従来のカレントシェア用端子が不要となります。カレントシェアの精度は ±2A です。
特長と利点
・スケーラブル、OpenVPX 規格、フォームファクタ
・過電流、過電圧、過熱保護
・MIL-STD 704F, 461F, 810G, 1275D 規格に適合
・高信頼性モジュール
| 項目 | 詳細 |
| 入力電圧 | ・10 – 45V DC ・18 – 45V DC |
| 出力電圧 | ・150W ・300W ・450W ・600W ・800W |
| パッケージサイズ | ・3U (3.9 x 6.6 x 1.0 in) |
製品ラインアップ
| 製品番号 | 入力電圧 (V) |
出力電力 (W) |
フォームファクタ | コンフォールコーティング | 出力電圧構成 |
| SOS028H3U800D001 | 18 – 45 | 800 | 3U | Coated + AU-plated connector | Parallelable, VITA46 No-Key Guide Socket |
| SOS028H3U800D000 | 18 – 45 | 800 | 3U | Coated + AU-plated connector | Parallelable, SOSA standard keying |
| SOS028H3U800C001 | 18 – 45 | 800 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U800C000 | 18 – 45 | 800 | 3U | Coated | Parallelable, SOSA standard keying |
| SOS028H3U600D001 | 18 – 45 | 600 | 3U | Coated + AU-plated connector | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U600D000 | 18 – 45 | 600 | 3U | Coated + AU-plated connector | Parallelable, SOSA standard keying |
| SOS028H3U600C001 | 18 – 45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U600C000 | 18 – 45 | 600 | 3U | Coated | Parallelable, SOSA standard keying |
| SOS028H3U480N000 | 18 – 45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying |
| SOS028H3U451D001 | 10 – 45 | 450 | 3U | Coated + AU-plated connector | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U451D000 | 10 – 45 | 450 | 3U | Coated + AU-plated connector | Parallelable, SOSA standard keying |
| SOS028H3U451C001 | 10 – 45 | 450 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U451C000 | 10 – 45 | 450 | 3U | Coated | Parallelable, SOSA standard keying |
| SOS028H3U301D001 | 10 – 45 | 300 | 3U | Coated + AU-plated connector | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U301D000 | 10 – 45 | 300 | 3U | Coated + AU-plated connector | Parallelable, SOSA standard keying |
| SOS028H3U301C001 | 10 – 45 | 300 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U301C000 | 10 – 45 | 300 | 3U | Coated | Parallelable, SOSA standard keying |
| SOS028H3U300D001 | 18 – 45 | 300 | 3U | Coated + AU-plated connector | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U300D000 | 18 – 45 | 300 | 3U | Coated + AU-plated connector | Parallelable, SOSA standard keying |
| SOS028H3U300C001 | 18 – 45 | 300 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U300C000 | 18 – 45 | 300 | 3U | Coated | Parallelable, SOSA standard keying |
| SOS028H3U151D001 | 10 – 45 | 150 | 3U | Coated + AU-plated connector | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U151D000 | 10 – 45 | 150 | 3U | Coated + AU-plated connector | Parallelable, SOSA standard keying |
| SOS028H3U151C001 | 10 – 45 | 150 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket |
| SOS028H3U151C000 | 10 – 45 | 150 | 3U | Coated | Parallelable, SOSA standard keying |
