Vicor｜PRMシリーズ 非絶縁型DC-DCコンバーター
PRMシリーズは、単体で非絶縁型電圧レギュレータとして使用することができ、安定化された電圧を出力し、出力電圧の調整が可能です。VTMカレントマルチプライヤと組み合わせて、独自のPoint-of-Load (PoL) 電源システムを構築することもできます。
関連商品・技術情報
商品基礎情報

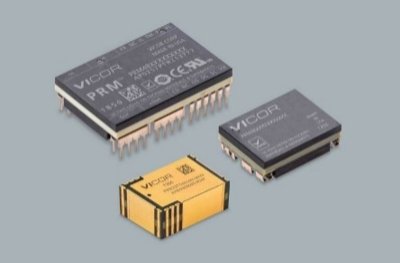

PRMシリーズ 非絶縁型DC-DCコンバーター
特長と利点
| 項目 | 詳細 |
| 高電力密度 | ・最大 2,040W/in³ (125W/cm³) （600W／パッケージ、実装面積 1.1in²） |
| 高効率 | ・フルチップ：97.6%(typ) 最大 600W ・ハーフチップ：96.7%(typ) 最大 250W |

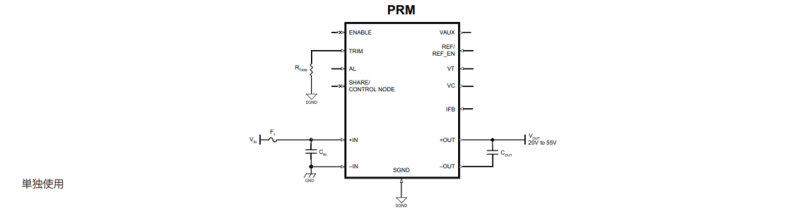

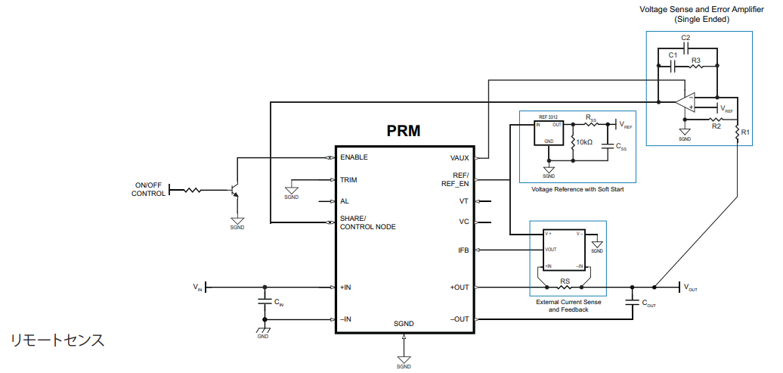

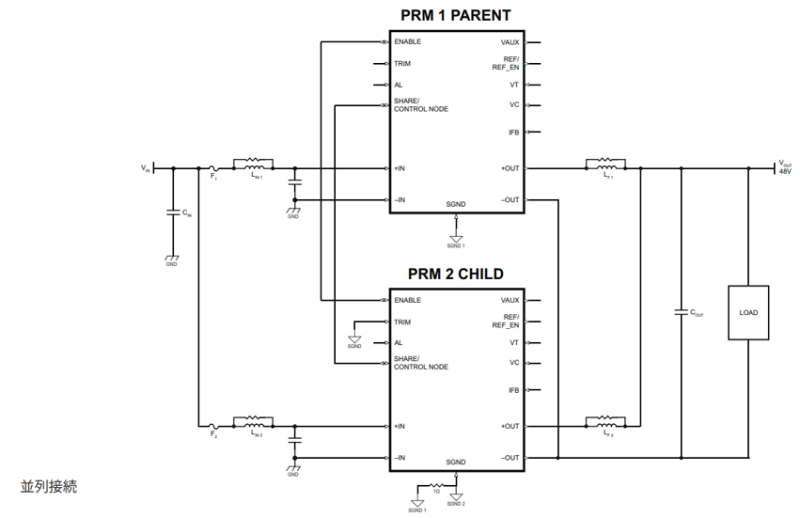

| フレキシブル | ・リモートセンス ・ローカルループ ・アダプティブループ ・並列接続可能 |
| 対応電圧 | ・48V出力に最適化 ・45VIN (38V – 55V)、48VIN (36V – 75V) |
| 使いやすさ | ・PoL ・ZVS 昇降圧レギュレータ ・Factorized Power Architecture (FPA) 技術 ・最小限の外付け部品 |
概要
PRMシリーズは 電圧を安定化（レギュレーション）して出力する高電力密度のモジュールで、出力電圧の調整が可能です。高性能のゼロ電圧スイッチング(ZVS) 回路方式と専用設計の磁気回路を用いることで、昇降圧変換の効率97%以上を実現しました。従来のハードスイッチングの降圧レギュレータで生じるスイッチング損失を、ZVS 技術を使うことで最小限に抑えることができるため、高効率と高周波スイッチングを実現しております。スイッチング周波数が高いことで、 外付けフィルタ部品の小型化ができ、電力密度が高くできるのと同時に、入・出力の変動に対する高速過渡応答が可能です。MILCOTS バージョンもあります。
また、PRMシリーズは、Vicorの独自の電源アーキテクチャであるFPA (Factorized Power Architecture) の構成に使用されることもあります。
製品ラインアップ
| 製品番号 | 入力電圧 (V) |
出力電圧 (V) |
出力電力 （W) |
出力電流 （A) |
温度 | サイズ (mm) | 動作モード | パッケージ |
| PRM48AF480M400A00 | 48 (36 – 75) | 48 (20 – 55) | 400 | 8.33 | -55 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48AF480T400A00 | 48 (36 – 75) | 48 (20 – 55) | 400 | 8.33 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48AH480M200A00 | 48 (36 – 75) | 48 (20 – 55) | 200 | 4.17 | -55 to +125°C | 22.0 x 16.5 x 6.73 | Configurable | Half Chip |
| PRM48AH480T200A00 | 48 (36 – 75) | 48 (20 – 55) | 200 | 4.17 | -40 to +125°C | 22.0 x 16.5 x 6.73 | Configurable | Half Chip |
| PRM48AT480M400A00 | 48 (36 – 75) | 48 (20 – 55) | 400 | 8.33 | -55 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48AT480T400A00 | 48 (36 – 75) | 48 (20 – 55) | 400 | 8.33 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48BF480M500A00 | 48 (38 – 55) | 48 (20 – 55) | 500 | 10.42 | -55 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48BF480M600A00 | 45 (38 – 55) | 48 (5 – 55) | 600 | 12.5 | -55 to +125°C | 32.5 x 22.0 x 6.73 | Remote Sense | Full Chip |
| PRM48BF480T400B00 | 45 (38 – 55) | 48 (5 – 55) | 400 | 8.33 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Remote Sense | Full Chip |
| PRM48BF480T500A00 | 48 (38 – 55) | 48 (20 – 55) | 500 | 10.42 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48BF480T600A00 | 45 (38 – 55) | 48 (5 – 55) | 600 | 12.5 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Remote Sense | Full Chip |
| PRM48BH480M200B00 | 45 (38 – 55) | 48 (5 – 55) | 200 | 4.17 | -55 to +125°C | 22.0 x 16.5 x 6.73 | Remote Sense | Half Chip |
| PRM48BH480M250A00 | 48 (38 – 55) | 48 (20 – 55) | 250 | 5.21 | -55 to +125°C | 22.0 x 16.5 x 6.73 | Configurable | Half Chip |
| PRM48BH480T200B00 | 45 (38 – 55) | 48 (5 – 55) | 200 | 4.17 | -40 to +125°C | 22.0 x 16.5 x 6.73 | Remote Sense | Half Chip |
| PRM48BH480T250A00 | 48 (38 – 55) | 48 (20 – 55) | 250 | 5.21 | -40 to +125°C | 22.0 x 16.5 x 6.73 | Configurable | Half Chip |
| PRM48BT480M600A00 | 45 (38 – 55) | 48 (5 – 55) | 600 | 12.5 | -55 to +125°C | 32.5 x 22.0 x 6.73 | Remote Sense | Full Chip |
| PRM48BT480T400B00 | 45 (38 – 55) | 48 (5 – 55) | 400 | 8.33 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Remote Sense | Full Chip |
| PRM48BT480T500A00 | 48 (38 – 55) | 48 (20 – 55) | 500 | 10.42 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48BT480T600A00 | 45 (38 – 55) | 48 (5 – 55) | 600 | 12.5 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Remote Sense | Full Chip |
| PRM48JF480M500A00 | 48 (45 – 55) | 48 (20 – 55) | 500 | 10.42 | -55 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48JF480T500A00 | 48 (45 – 55) | 48 (20 – 55) | 500 | 10.42 | -40 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
| PRM48JH480M250A00 | 48 (45 – 55) | 48 (20 – 55) | 250 | 5.21 | -55 to +125°C | 22.0 x 16.5 x 6.73 | Configurable | Half Chip |
| PRM48JH480T250A00 | 48 (45 – 55) | 48 (20 – 55) | 250 | 5.21 | -40 to +125°C | 22.0 x 16.5 x 6.73 | Configurable | Half Chip |
| PRM48JH480T250A02 | 48 (45 – 55) | 53 (20 – 55) | 250 | 4.72 | -40 to +125°C | 22.0 x 16.5 x 6.73 | Configurable | Half Chip |
| PRM48JT480M500A00 | 48 (45 – 55) | 48 (20 – 55) | 500 | 10.42 | -55 to +125°C | 32.5 x 22.0 x 6.73 | Configurable | Full Chip |
VTMとの接続対応は全て可能
