Vicor｜PFMシリーズ絶縁型AC-DCコンバーター（PFC内蔵）

PFM は Vicor独自のVIAパッケージの、薄型の AC-DCコンバーターです。このパッケージのコンバーターを使うことで、システムの放熱設計が容易にできます。一般的なAC-DCコンバーターと比較して、PFMは幅が1/2以下、高さが1/3以下と、非常に小さく省スペースです。
整流器モジュールAIM1714を前段に接続して使います。

サンプルお問い合わせ

資料請求

商品基礎情報

PFMシリーズ　絶縁型AC-DCコンバーター（PFC内蔵）

特長と利点

・小型で薄型
・放熱設計が容易
・入力フィルタ、トランジェント保護、突入保護を内蔵
・最大92%の変換効率
・AIM™ （VIAパッケージの整流器・ Class B 電源システム向けEMIフィルタ）と組み合わせて使用可能

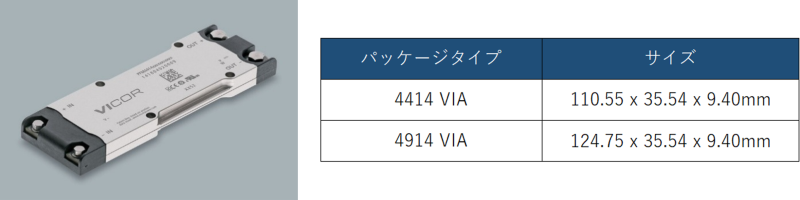

製品ラインアップ

製品番号	入力電圧 (V)	出力電圧 (V)	出力電力（W)	実装方式	パッケージ
PFM4414VB6M24D0CA0	85.0 – 264.0	24	400	Chassis Mount	4414 VIA
PFM4414VB6M48D0CA0	85.0 – 264.0	48	400	Chassis Mount	4414 VIA
PFM4914VB6M24D0CA0	85.0 – 264.0	24	400	Chassis Mount	4914 VIA
PFM4914VB6M48D0CA0	85.0 – 264.0	48	400	Chassis Mount	4914 VIA

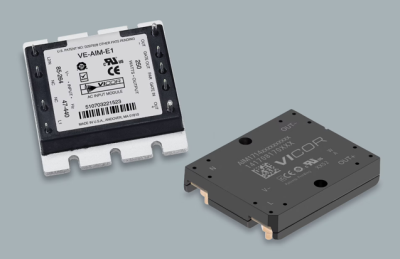

AIM™ ユニバーサルAC入力整流モジュール

VIAパッケージのPFM向け AC入力フィルタおよび整流器モジュール

概要

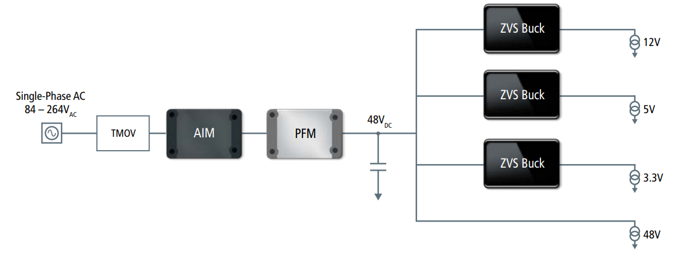

AIM1714は、ACフロントエンドモジュールで、世界中のAC電源に対応します。AIMは、ライン整流、EMI / RFIフィルタリング、トランジェント保護、突入電流制限の機能があり、堅牢な小型・薄型サイズのモジュールで、非絶縁の整流されたACライン電圧を出力します。Vicor のPFM絶縁型AC-DCコンバーターと組み合わせることで、ユニバーサルAC入力で出力電圧DC1〜95Vの、高電力密度・薄型のAC-DCコンバーターを構成することができます。
