Vicor｜NBMシリーズ 非絶縁バスコンバーター
関連商品・技術情報
商品基礎情報

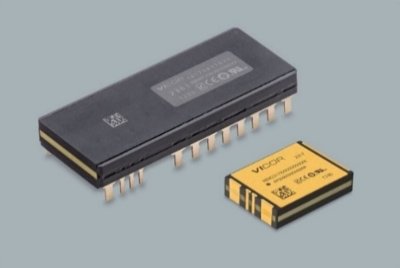

NBMシリーズ 非絶縁バスコンバーター
特長と利点
・最大98.2%の変換効率
・最大272W/cm3の電力密度
・並列接続で数kW出力に対応
・双方向電圧変換
概要
NBMシリーズは単体でDC-DCソリューションを実現でき、外付けの入力フィルタや大容量コンデンサは必要ありません。その特徴に加えて、NBM2317にはホットスワップと突入電流制限の機能が内蔵されています。本製品は、出力インピーダンスが低いので高速負荷応答が可能です。
製品ラインアップ
| 製品番号 | 入力電圧 (V) |
出力電圧 (V) |
出力電流 （A) |
Kファクター | 制御 インターフェース |
負荷キャパシタ 最大値 (uF) |
実装方式 | 温度 | サイズ(mm) | パッケージ |
| NBM2317S60D1565T0R | 40.0 – 60.0 | 10.0 – 15.0 | 65 | 1/4 | Analog | 3000 | Surface Mount | -40 to +125°C | 22.80 x 17.30 x 5.20 | 2317 SM-ChiP |
| NBM2317S60D1580T0R | 40.0 – 60.0 | 10.0 – 15.0 | 80 | 1/4 | Analog | 3000 | Surface Mount | -40 to +125°C | 22.80 x 17.30 x 5.20 | 2317 SM-ChiP |
| NBM6123T46C15A6M0R | 36.0 – 46.0 | 12.0 – 15.3 | 160 | 1/３ | Analog | 3000 | Through Hole | -55 to +125°C | 61.00 x 25.14 x 7.21 | 6123 ChiP |
| NBM6123T46C15A6T0R | 36.0 – 46.0 | 12.0 – 15.3 | 160 | 1/３ | Analog | 3000 | Through Hole | -40 to +125°C | 61.00 x 25.14 x 7.21 | 6123 ChiP |
| NBM6123T60E12A7T0R | 36.0 – 60.0 | 7.2 – 12.0 | 170 | 1/３ | Analog | 3000 | Through Hole | -40 to +125°C | 61.00 x 25.14 x 7.21 | 6123 ChiP |

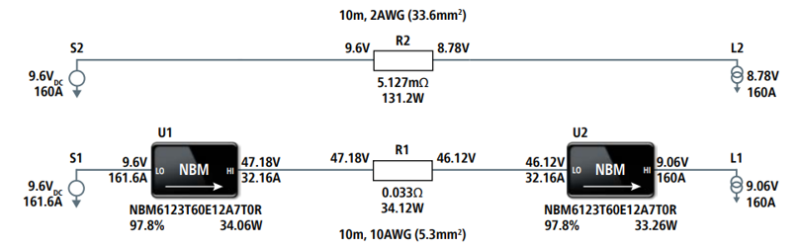

アプリケーション
デモンストレーション動画
Youtubeにて「NBM2317」のデモンストレーション動画をご覧いただけます。
エレクトロニクス商社としての
知見と経験を活かし、
ご要望・課題にお応えします。
知見と経験を活かし、
ご要望・課題にお応えします。
