Vicor｜DCMシリーズ絶縁型 DC-DCコンバーター

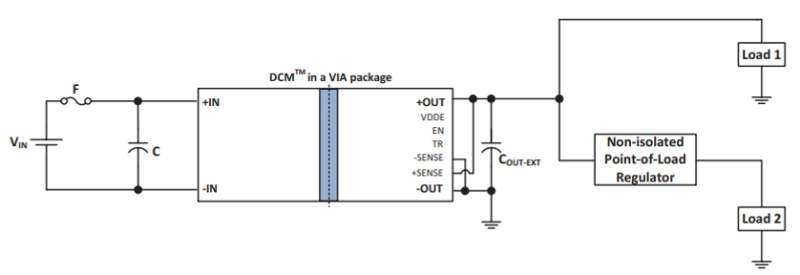

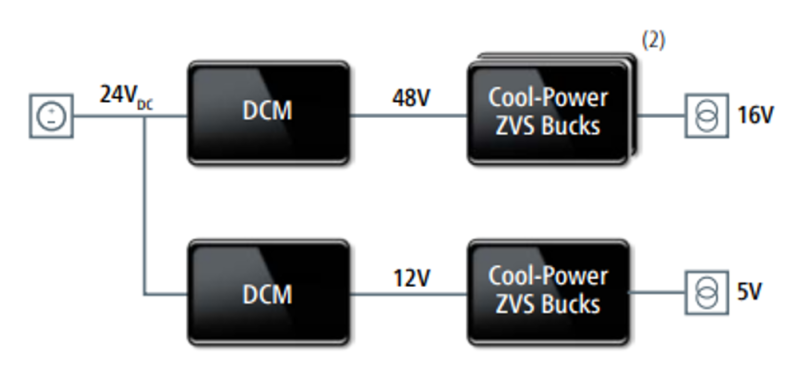

絶縁型DCMシリーズは、広い入力電圧範囲から安定化した電圧を絶縁して出力するDC-DCコンバーターです。高周波ゼロ電圧スイッチング(ZVS)技術により、入力電圧範囲全体において高効率で動作し、DCM単体または、下流のPoLコンバーターと組み合わせて使用することで、様々な入力電圧で動作する高性能の配電システムが実現します。

サンプルお問い合わせ

資料請求

商品基礎情報

DCMシリーズ　絶縁型 DC-DCコンバーター

特長と利点

・最大出力 1300W ・ 46.43A (連続）
・最大 96%の変換効率
・最大76.1W/cm³の電力密度
・OV、OC、UV、出力短絡、過熱保護機能
・最大8並列接続・ディレーティング不要

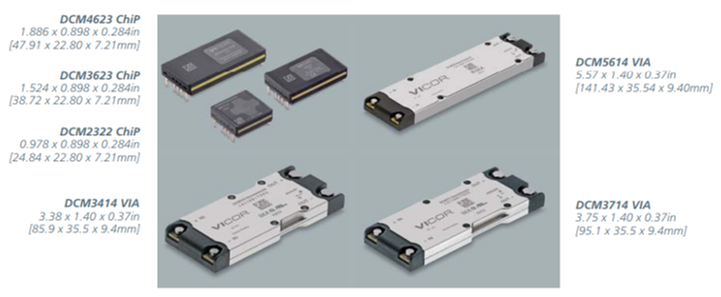

パッケージ

絶縁型DCMシリーズには、ChiPとVIA の2種類のVicor独自のパッケージがあります。

・ChiPパッケージのモジュール
集積度が高く放熱性能に優れており、内部の発熱点からモジュールの上面・裏面までの熱抵抗が非常に小さいため、フレキシブルに放熱ができます。

・VIAパッケージのモジュール
従来のブリック型電源アーキテクチャの基本的な利点に加えて、EMIフィルタ高精度の出力電圧レギュレーション、2次側から制御するインターフェースを備えています。

製品ラインアップ

入力電圧 (V)	パッケージサイズ	出力電圧 (V) ／出力電力 (W)
入力電圧 (V)	パッケージサイズ	3.3	5	12	13.8	15	24	28	36	48
300 (180 – 420)	4623 ChiP or 3714 VIA			400^※	500		600^※	500^※		500^※
290 (160 – 420)	4623 ChiP				600
275 (120 – 420)	4623 ChiP	110	190	375		375	375	375		375
270 (160 – 420)	4623 ChiP or 3714 VIA	150	250^※	500^※		500	500^※	500^※		500
270 (180 – 400)	5614 VIA							1300^※
100 (43 – 154)	3623 ChiP	80	120	240		240	240	240		240
100 (43 – 154)	2322 ChiP	40	60	120		120	120	120		120
48 (36 – 75)	3623 ChiP or 3414 VIA		160^※	320^※		320^※	320^※	320^※	320	320^※
43 (14 – 72)	2322 ChiP	35	50	100		100	100	100		100
42 (9 – 75)	3623 ChiP			80		80	80	80		80
30 (9 – 50)	3623 ChiP	80	80	160		160	160	160		160
30 (9 – 50)	2322 ChiP			60		60	60	60		60
28 (16 – 50)	3623 ChiP or 3414 VIA	120	180^※	320^※		320^※	320^※	320^※		320^※
24 (18 – 36)	3623 ChiP		180	320		320	320	320	320	320
