molex｜業界標準の同軸コネクター：RF/マイクロ波製品/同軸ケーブルアセンブリーのご紹介
モレックスの業界標準同軸コネクター製品、ケーブルアセンブリ、およびカスタムソリューションについて紹介します。
モレックスの同軸製品は、世の中にある80%近くのデザインタイプのコネクターをカバーしています。
最も要求の高い環境でも優れた信号整合性を実現する一方で、高周波性能の包括的なRFソリューションを提供します。
商品基礎情報
| アプリケーション及び 製品ラインナップ：周波数 |
各製品毎の周波数帯 | 5G世代 最適ソリューションへのご提案 |
モレックス｜RF/マイクロ波製品/同軸ケーブルアセンブリーの特長と利点
- RF/マイクロ波製品：
モレックスの同軸コネクターの多くは業界標準に準拠しています。また、いち早く業界標準に準拠した製品の開発を行っています。標準およびカスタムのRF同軸コネクター、ケーブルアセンブリーは幅広い周波数（DC～65 GHz）を取り揃えています。サイズは超マイクロミニチュアから大型の同軸コネクターまで提供可能です。 - 同軸ケーブルアッセンブリー：
従来の構成からカスタマイズされたマルチポートソリューションやバンドルソリューションに至るまで、モレックスの技術は、用途のニーズに適した同軸ケーブルアセンブリーを確実に提供します。
同軸コネクターラインナップアプリケーション及び製品ラインアップ：周波数 COUPLING SIZE
- アプリケーション：
- 自動車：テレマティクス装置 SDARS(衛星デジタルラジオ放送) インフォテイメント
- データ/通信：RRH (Remote Radio Head) 基地局 中継増幅器
- コンスーマー/モバイル機器：GPS機器
- 医療
- 製品ラインアップ（周波数）：
- 周波数：DC～6GHz
- 周波数：DC～11GHz
- 周波数：DC～18GHz
- 周波数：DC〜27GHz
- 周波数：DC～65GHz
- カスタム（同軸ケーブルアセンブリー）
モレックスのRF/マイクロ波使用例 採用アプリケーション例
各製品毎の周波数帯
周波数：DC〜6GHz※詳細は各シリーズ名称よりモレックスHPよりご確認いただけます。
| シリーズ名称 | 周波数（MAX・GHz） | COUPLING | SIZE |
| DIN 1.0/2.3コネクターおよびバックプレーン システム | 3 GHz : 75 Ohm 10 GHz : 50 Ohm |
プッシュ・プル | 超小型 |
| ミニBNC RFコネクター | 3 GHz | プッシュ・プル | 超小型 |
| BNCミニチュア同軸コネクターおよびケーブルアセンブリー | 4 GHz Optimized : 12 GHz |
Bayonet | ミニチュア |
| SMB同軸コネクター | 4 GHz | Snap-On | 超小型 |
| タイプF RFコネクター | 4 GHz | Snap-On | 超小型 |
| 2.2-5同軸コネクターシステムおよびケーブルアセンブリー | 6 GHz | Push-Pull, Wrench / Hand Tighten | ミニチュア |
| FAKRA PCB、ケーブルおよび防水接続システム | 6 GHz | プッシュ・プル | 超小型 |
| MCX同軸コネクター | 6 GHz | Snap-On | マイクロミニチュア |
| マイクロ同軸RFコネクター(MCRF) | 6 GHz | Snap-On | 超マイクロミニチュア |
| MMCX同軸コネクター | 6 GHz | Snap-On | マイクロミニチュア |
| SSMCX同軸RFコネクター | 6 GHz | 押し込み式 | 超マイクロミニチュア |
| マルチポートRF（MPRF)同軸ケーブル対基板ソリューション | 6 GHz | − | カスタム |

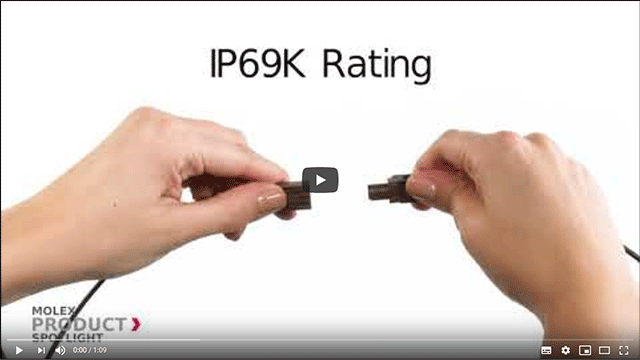

Molex FAKRA防水コネクターに対するCapability
FAKRA RFコネクターは、車載カメラ、無線アンテナ、キーレスエントリー、その他防水等級IP69Kへの準拠が必要とされるアプリケーションに適した、防水タイプのインライン型ソリューションです。
メカニカルキーとカラーコードを合わせることにより確実な嵌合が行えます。
周波数：DC～11GHz※詳細は各シリーズ名称よりモレックスHPよりご確認いただけます。
| シリーズ名称 | 周波数（MAX・GHz） | COUPLING | SIZE |
| 7/16 DINコネクター | 7 GHz | 簡単な六角形軸継手ナット | 大 |
| DIN 1.0/2.3コネクターおよびバックプレーン システム | 3 GHz : 75 Ohm 10 GHz : 50 Ohm |
プッシュ・プル | 超小型 |
| SMP-MAXボード・トゥ・ボード・コネクター | 10 GHz | Push-On, Snap | 超小型 |
| TNC同軸コネクター | 11 GHz | ネジ式 | ミニチュア |
| タイプN RFコネクター | 11 GHz Optimized : 18 GHz |
ネジ式 | 中 |
周波数：DC～18GHz※詳細は各シリーズ名称よりモレックスHPよりご確認いただけます。
| シリーズ名称 | 周波数（MAX・GHz） | COUPLING | SIZE |
| 4.3-10同軸コネクターシステムとジャンパー | 12 GHz | Quick Lock, Hand / Wrench Tight | 中 |
| BNCミニチュア同軸コネクターおよびケーブルアセンブリー | 4 GHz Optimized : 12 GHz |
Bayonet | ミニチュア |
| タイプF RFコネクター | 11 GHz Optimized : 18 GHz |
ネジ式 | 中 |
| QMA RFコネクター | 18 GHz | プッシュ・プル | 超小型 |
| SMA RFコネクター | 18 GHz Optimized : 26.5 GHz |
ネジ式 | 超小型 |
周波数：DC〜27GHz※詳細は各シリーズ名称よりモレックスHPよりご確認いただけます。
| シリーズ名称 | 周波数（MAX・GHz） | COUPLING | SIZE |
| BMAブラインドメイトRFコネクター | 22 GHz | Bayonet | 超小型 |
| SMA RFコネクター | 18 GHz Optimized : 26.5 GHz |
ネジ式 | 超小型 |
| SMPMおよびSMP同軸コネクター | SMP : 40 GHz SMPM : 65 GHz |
Push-On, Snap | マイクロミニチュア |
| VITA 67バックプレーン用ソリューション | 26.5 GHz | − | マイクロミニチュア |

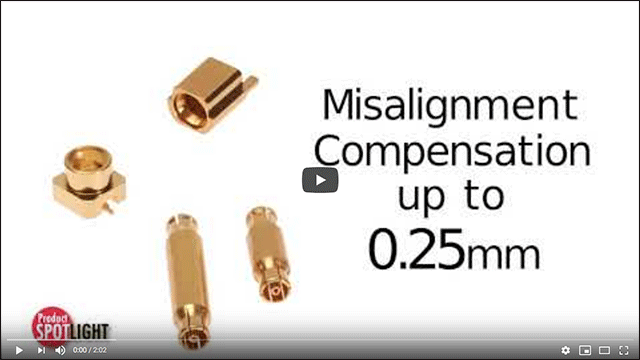

5G向けMolex RF同軸SMPMコネクターに対するCapability
5G無線通信分野での最適ソリューション及びコネクターの提案です。
Molex SMPM同軸ブラインドメイト基板対基板用接続およびケーブル接続を使用すると、極限まで小型化された高性能デバイスでも基板面積を最小化できます。
また、DC～65GHzまでの優れた周波数特性を発揮するSMPMコネクターは、基板対基板の嵌合時に生じる軸と半径方向の位置ずれも補正します。
周波数：DC～65GHz※詳細は各シリーズ名称よりモレックスHPよりご確認いただけます。
| シリーズ名称 | 周波数（MAX・GHz） | COUPLING | SIZE |
| 精密コンプレッションマウントマイクロ波テストコネクター | 40 GHz | ネジ式 | 超小型 |
| SMPMおよびSMP同軸コネクター | SMP : 40 GHz SMPM : 65 GHz |
Push-On, Snap | マイクロミニチュア |
カスタム※詳細は各シリーズ名称よりモレックスHPよりご確認いただけます。
| シリーズ名称 | 周波数（MAX・GHz） | 対応 | |
| 同軸ケーブルアセンブリー | 50および75 Ohm | さまざまなケーブルに対応 | 100%の高電位および連続性について工場検査済み |
5G世代 無線通信・基地局への最適ソリューションのご提案
Molex 5Gネットワークに対するCapability
5G無線通信分野での最適ソリューション及びコネクターの提案です。RFコネクターSMP/SMP-MAX、SDP Telecom母体の Isolator / Circulator、基板対基板コネクターMirror Mezzの特長を説明いたします。
最適ソリューションの提案コネクター 5Gワイヤレソリューション向け

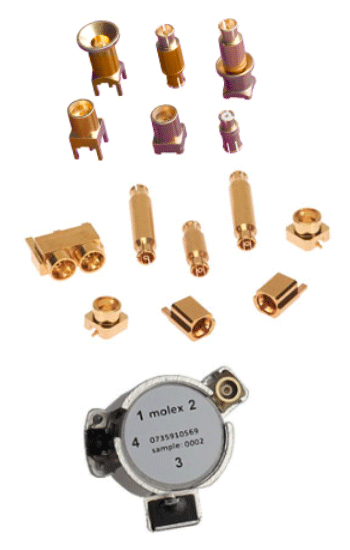

5Gワイヤレスソリューション向けラインアップ
5Gでは、新しい周波数と、装置の小型化・基板の高密度化に対応するために、これまで以上に省スペース且つ高性能なコネクターや部品が求められています。小型で高速・高周波に対応した基板間接続が可能なRFコネクターや、従来よりも小型で中電力の表面実装のアイソレータ/サーキュレータはその代表例です。また5G通信装置の周波数拡張でミリ波への対応も必要となります。
SMP-MAXボード・トゥ・ボード・コネクター
SMP-MAX 50Ω基板対基板用同軸コネクターでは、特許取得済みテクノロジーにより、位置ずれの大きなばらつきが許容され、基板対基板の機械公差が増大。製造時の組み立てミスを排除。設計作業を簡略化することにより、製造時間とコストを削減しました。
SMPMおよびSMP同軸コネクター
DC～65 GHzの周波数範囲。
軍用および高周波数用途向けに設計。MIL-PRF-39012準拠。
ブラインドメイト メスインターフェイス。
基板対基板の嵌合時に生じる半径方向と軸方向の位置ズレを自己補正。
複数回の挿抜を繰り返しても低下することのない優れた電気性能を発揮。
電圧定在波比（VSWR）の低下はごくわずかです。
PCB設計者の累積交差に対応。
軸の位置ずれを最大0.25mmまで補正。
押し込みまたはスナップのカップリング。
基板対基板アプリケーションに最適です。
同軸アイソレーター
無線通信機器での回路保護び於いて不可欠な部品です。6,000種類以上の製品ラインナップをベースに、今後一層増加する無線通信機器のシステム保護と回路形成に於ける最適なソリューションです。
