molex｜信号用電線対基板コネクター：シグナル Wire to Boardのご紹介
モレックスの信号用(シグナル) Wire to Boardコネクター製品について紹介します。
・各種ピッチサイズ(1.0mm、1.20mm、1.25mm、1.50mm、2.0mm、2.5mm)を取り揃え幅広い用途に対応
・自動実装可能な狭着テープ付き製品も用意しています。
・お客様の広範な製品仕様・多彩なアプリケーションに対応します。
商品基礎情報

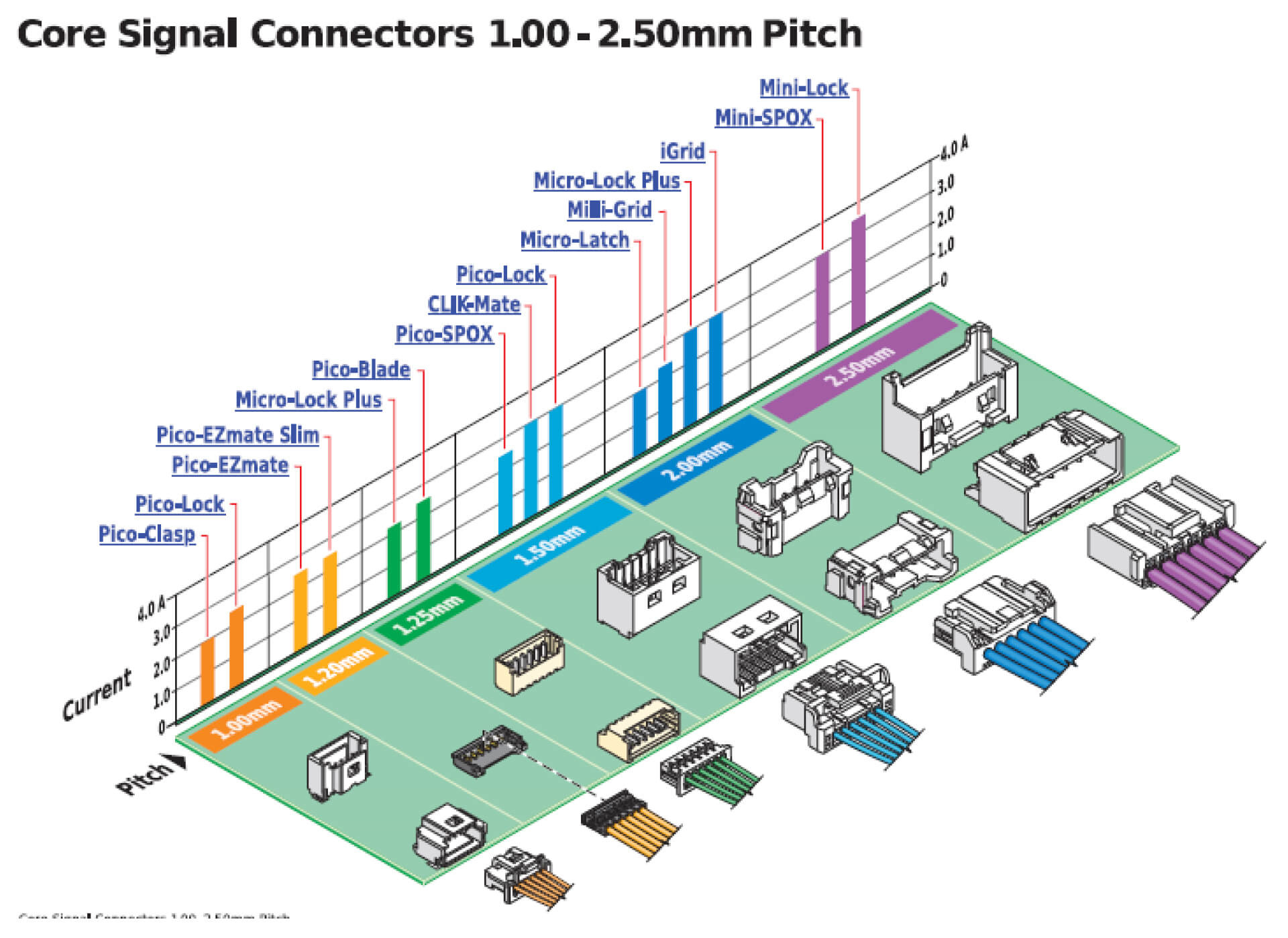

モレックスの信号用コネクター各ピッチ製品ラインナップ
- 1.00mmピッチ（Pico-Lock、Pico-Clasp）
長低背、高電流対応、堅牢なポジティブロックという特長を備えた初めての電線対基板ミニュチュアコネクターシステムです。 - 1.20mmピッチ（Pico-Ezmate Slim、Pico-Ezmate）
1.20㎜ピッチの電線対基板ハウジングは垂直に低背基板用ヘッダーに嵌合します。 - 1.25mmピッチ（Micro-Lock Plus、Pico-Blade）
1.25mmピッチコネクターは金メッキバージョンを含む複数のヘッダーオプションによってさまざまな業界のさまざまな用途に最適な設計の柔軟性を提供します。 - 1.50mmピッチ（Pico-SPOX、CLIK-Mate）
1.50mm電線対基板コネクターシステムは、いくつかの業界の要件を満たす耐熱設計における電気的、機械的な信頼性を提供します。 - 2.00mmピッチ（Micro-Latch、Milli-Grid、Micro-Lock Plus、iGrid）
業界標準の2.00mm電線対基板用標準アプリケーション向けや優れた嵌合基板保持が必要なアプリケーションに対して絡み防止機能付き製品を提供します。 - 2.50mmピッチ（Mini-SPOX、Mini-Lock）
低背、誤嵌合を回避するための追加の極性機能付き製品やTPA(電線不完全挿入防止機能)、ポジティブロック、グローワイヤーを含む幅広い機能を搭載し、絶えず変化する業界のニーズを満たす実績のある多機能な製品です。
画像クリックで拡大図を表示します1.00mmピッチ（Pico-Lock、Pico-Clasp、2シリーズ）基板用製品紹介
超低背、高電流対応、堅牢なロックタイプの特長を備えた電線対基板用のコネクターです。
- Pico-Lock：2p～6p、ケーブルサイズAWG28〜30に対応、超低背横型1列タイプ
- Pico-Clasp：2p～15p、ケーブルサイズAWG28～32に対応、縦型/横型1列タイプ・2列タイプ
- 超低背の篏合高さ（1.50mm、2.00mm）
Pico-Lockシリーズの特性
電気的性能
最大定格電圧：50V
最大定格電流：1.5A
接触抵抗：20mΩ以下
機械的性能
耐久挿抜回数：30回以上
主なアプリケーション
家庭用電気機器
産業用スマートメーター
照明用機器
医療用端末機器
Pico-Lock採用事例：ノートPC、タブレットPC
Pico=Lockオーダーインフォメーション
・圧着端子
| 1.00mmピッチ | |
| オーダー番号 | 電線寸法（AWG） |
| 503765-0098 | 28〜30 |
・圧着ハウジング
| 1.00mmピッチ | |
| オーダー番号 | 電線寸法（AWG） |
| 503764-0201 | 2 |
| 503764-0401 | 4 |
・ライトアングルSMTヘッダー
| 1.00mmピッチ | |
| オーダー番号 | 電線寸法（AWG） |
| 503763-0291 | 2 |
| 503763-0491 | 4 |
Pico-Claspシリーズの特性
電気的性能
最大定格電圧：50V
最大定格電流：2.0A(AWG28)～1.5A(AWG32)
接触抵抗：20mΩ以下
機械的性能
耐久挿抜回数：30回以上
主なアプリケーション
家庭用電気機器
民生用機器
車載用モジュール
医療用モニター
Pico-Clasp採用事例：カード用端末、医療用モニター
Pico-Claspオーダーインフォメーション
| 極数 | 列数 | メッキ | ロックタイプ | ストレートヘッダー | ライトアングルヘッダー | 圧着ハウジング | 端子 | AWG |
| 2〜15 | 1列 | 錫 | 2〜5極：フリクション | 501331 | 501568 | 501330 | 501334 | 28 to 32 |
| 0.1μm金 | 6〜15極：インナーポジティブ | 504449 | 202396 | 501193-3000 | ||||
| 0.38μm金 | 203556 | 203558 | 501193-6000 | |||||
| 0.76μm金 | 203557 | 203559 | 501193-5000 | |||||
| 3〜5 | 1列 | 錫 | アウターポジティブ | 501940 | 501953 | 501939 | 501334 | |
| 0.1μm金 | 501940 | 501953 | 501193-3000 | |||||
| 0.38μm金 | 203560 | 203562 | 501193-6000 | |||||
| 0.76μm金 | 203561 | 203563 | 501193-5000 | |||||
| 20,30,40,50 | 2列 | 0.1μm金 | インナーポジティブ | 501190 | 501571 | 501189 | 501193-3000 | |
| 0.38μm金 | 203564 | 203566 | 501193-6000 | |||||
| 0.76μm金 | 203565 | 203567 | 501193-5000 |
Pico-Ezmate Slimシリーズの特性
電気的性能
最大定格電圧：50V
最大定格電流：2.5A(AWG28)、2.0A(AWG30)
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：10回以下
使用温度範囲：-20℃～85℃
主なアプリケーション
スマートフォン等モバイルデバイス
小型民生用機器
白物家電
Pico Ezmate Slim事例：電子タバコ、スマートフォン
Pico-Ezmate Slimのオーダーインフォメーション
| シリーズ番号 | コンポーネント | 種類 |
| 202654 | リセプタクルハウジング | 2 |
| 202655 | リセプタクル端子 | NA |
| 202656 | プラグヘッダー | 2 |
Pico-Ezmateシリーズの特性
電気的性能
最大定格電圧：50V
最大定格電流：1.5A
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：10回以下
使用温度範囲：-40℃～105℃
主なアプリケーション
スマートフォン等モバイルデバイス
民生用機器(車載ナビ)
白物家電
Pico Ezmate事例：タブレットPC、携帯端末機器
Pico-Ezmateのオーダーインフォメーション
・ヘッダー
| オーダー番号 | 極数 | 嵌合高さ |
| 78171-0002 | 2 | 1.55mm(.061″) |
| 78171-0003 | 3 | 1.55mm(.061″) |
| 78171-0004 | 4 | 1.55mm(.061″) |
| 78171-0005 | 5 | 1.55mm(.061″) |
| 78171-5006 | 6 | 1.65mm(.065″) |
・ハウジング
| オーダー番号 | 極数 | 嵌合高さ |
| 78172-0002 | 2 | 1.55mm(.061″) |
| 78172-0003 | 3 | 1.55mm(.061″) |
| 78172-0004 | 4 | 1.55mm(.061″) |
| 78172-0005 | 5 | 1.55mm(.061″) |
| 78172-5006 | 6 | 1.65mm(.065″) |
・ターミナル
| オーダー番号 | AWG# | 電流 | ワイヤ被覆径 |
| 78172-0410 | 28 | 最大1.5A | 0.60mm(.024″) |
| 30 | 最大1.0A | 0.58mm(.023″) | |
| 78172-0411 | 28 | 最大1.5A | 0.60mm(.024″) |
| 30 | 最大1.0A | 0.70mm(.030″) |
1.25mmピッチ（Micro-Lock Plus、Pico-Blade、2シリーズ）基板用製品紹介
小型アプリケーションに最適な1.25mmピッチ製品は民生機器から車載用機器向けまで多彩な用途に採用されています。
- Micro-Lock Plus：1列仕様 2p〜16p、2列仕様 8p〜42p、ケーブル仕様AWG26〜30
- Pico-Blade：1列仕様のみ 2p〜15p、ケーブル仕様AWG26〜32
- Pico-Bladeには電線対電線仕様も用意：1列 2p〜10p
Micro-Lock Plusシリーズの特性
電気的性能
最大定格電圧：50V
最大定格電流：1.5A
接触抵抗：20Ω以下機械的性能・物理的性能
耐久挿抜回数：30回以下
使用温度範囲：-40℃～105℃
主なアプリケーション
家庭用白物家電
民生用機器
車載向け機器
産業用機器
Pico-Bladeシリーズの特性
電気的性能
最大定格電圧：125V
最大定格電流：1.5A(AWG32)〜2.5A(AWG26)
接触抵抗：20Ω以下
機械的性能・物理的性能
耐久挿抜回数：30回以下
使用温度範囲：-40℃～(85℃)105℃
主なアプリケーション
家庭用白物家電
民生用機器
車載向け機器
産業用機器
Micro-Lock Plus・Pico-Blade採用事例：車載向けデバイス、白物家電、産業用機器
Micro-Lock Plusのオーダーインフォメーション
| シリーズ番号 | ピッチ(mm) | 許容電流 | コンポーネント | 極数 | 列数 | 色 |
| 505431 | − | − | リセプタクル端子 | − | − | − |
| 505565 | 1.25 | 26 AWG 1.5A 28 AWG 1.0A 30 AWG 1.0A |
リセプタクルハウジング | 2〜16 | 1列 | 黒 |
| 505567 | ライトアングルヘッダー | |||||
| 505568 | ストレートヘッダー | |||||
| 505432 | 2列リセプタクルハウジング | 8〜42 | 2列 | 黒 | ||
| 505433 | 2列ストレートプラグ | |||||
| 505448 | 2列ライトアングルプラグ |
Pico-Bladeのオーダーインフォメーション
| オーダー番号 | コンポーネント | 極数 | ディスクリプション | 色 |
| 50058 | 圧着端子、メス | − | 28〜32 AWG | − |
| 50079 | 圧着端子、メス | − | 26〜28 AWG | − |
| 50125 | 圧着端子、メス | − | Wire-to-Wire、26〜28 AWG | − |
| 50133 | 圧着端子、メス | − | Wire-to-Wire、28〜32 AWG | − |
| 51021 | リセプタクルハウジング | 2〜15、17 | Wire-to-Wire / Wire-to-Board | ナチュラル/黒 |
| 51047 | プラグハウジング | 2〜10 | Wire-to-Wire | ナチュラル |
| 53047 | ヘッダー | 2〜15 | Wire-to-Board、T/H、S/T | ナチュラル |
| 53048 | ヘッダー | 2〜15 | Wire-to-Board、T/H、R/A | ナチュラル |
| 53261 | ヘッダー | 2〜15、17 | SMT、R/A | ナチュラル/黒 |
| 53398 | ヘッダー | 2〜15 | SMT、S/T | ナチュラル/黒 |
1.50mmピッチ（Pico-SPOX、CLIK-Mate、2シリーズ）基板用製品紹介
コンパクトなスペースに最適なPico-SPOX、又より多くの信号線を必要とする用途に最適なCLIK-Mateです。
- Pico-SPOX：1列仕様のみ 2p〜15p、ケーブル仕様AWG24〜30
- CLIK-Mate：1列仕様 2p〜15p、2列仕様 8p〜34p、ケーブル仕様AWG24〜30
Pico-SPOXシリーズの特性
電気的性能
最大定格電圧：250V
最大定格電流：2.5A(AWG24)
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：10回以下
使用温度範囲：-55℃～105℃
主なアプリケーション
家庭用電気機器
民生用機器(ゲーム機器)
産業用機器
医療機器
Pico-SPOX採用事例：エンターテイメント機器、車載機器
Pico-SPOXオーダーインフォメーション
| シリーズ番号 | ピッチ(mm) | コンポーネント | 電線サイズ/極数 | 列数 | 色 |
| 87421 | 1.50 | メスターミナル | 24〜30 AWG | − | − |
| 87439 | ハウジング | 2〜15 | 1列 | 自然色 | |
| 87437 | 縦型ヘッダー | ||||
| 87438 | 横型ヘッダー | ||||
| 202705 | 縦型ヘッダー | 4〜15 | ベージュ | ||
| 202706 | 横型ヘッダー |
CLIK-Mateシリーズの特性
電気的性能
最大定格電圧：100V
最大定格電流：2A
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：10回以下
使用温度範囲：-40℃～85℃
主なアプリケーション
家庭用電気機器
産業用機器
ネットワーク機器
医療機器
CLIK-Mate採用事例：医療用端末機、車載インフォテインメント
CLIK-Mateオーダーインフォメーション
| 1列SMT | ボトムエントリー | 1列スルーホール | 2列SMT | |||||
| ストレート | ライトアングル | ストレート | ライトアングル | ストレート | ライトアングル | |||
| オーダー番号 | プラグハウジング | 502578-**00 | 503149-**00 | |||||
| 端子(リール) | 502579-0000(24〜28 AWG) | |||||||
| 503429-0000(26〜30 AWG) | ||||||||
| 基板リセプタクル | 502584-**70(-**60テープ付き) | 502585-**70 | 503395-**10 | 503159-**10(-**00ペグ付き) | 503175-**10(-**00ペグ付き) | 503154-**90 | 503148-**90 | |
| 極数 | **には02〜15が入ります | **には03、04、06、07、08、10が入ります | **には02〜15が入ります | **には08〜34が入ります | **には08〜26が入ります | |||
2.00mmピッチ（Micro-Latch、Milli-Grid、Micro-Lock Plus、iGrid、4シリーズ）基板用製品紹介
限られたスペース向け業界標準の1列タイプから特殊産業機器向け2列タイプまで幅広い用途に対応可能です。
- Micro-Latch：1列仕様のみ 2p〜15p、ケーブル仕様AWG24〜30
- Milli-Grid：1列仕様有・2列仕様 4p〜32p、ケーブル仕様AWG22〜30、圧接(IDT)ハウジングのオプションも用意
- Micro-Lock Plus：1列仕様のみ 2p〜16p、ケーブル仕様AWG22〜26
- iGrid：2列仕様のみ 10p〜40p、ケーブル仕様AWG22〜28
Micro-Latchシリーズの特性
電気的性能
最大定格電圧：125V
最大定格電流：2.5A
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：30回以下
使用温度範囲：-40℃～105℃
主なアプリケーション
家庭用電気機器
ネットワーク機器
車載用デバイス
Micro-Lock Plus採用事例：家庭用電気機器
Micro-Lock Plus(2.0mm)オーダーインフォメーション
| シリーズ番号 | ピッチ(mm) | コンポーネント | 適用電線および極数 | 列数 | 色 |
| 50212 | 2.00 | リセプタクル端子 | 24〜30 AWG | − | − |
| 50372 | リセプタクル端子 | 22〜26 AWG | − | − | |
| 51065 | リセプタクルハウジング | 2〜15極 | 1列 | ナチュラル(白) | |
| 53253 | ストレートヘッダー | ||||
| 53254 | ライトアングルヘッダー |
Milli-Gridシリーズの特性
電気的性能
最大定格電圧：125V
最大定格電流：2.5A
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：30回以下
使用温度範囲：-40℃～105℃
主なアプリケーション
ネットワーク機器
情報通信機器
音響機器
産業機器
MILLI-Grid採用事例・情報通信機器
Micro-Lock Plus(2.0mm)シリーズの特性
電気的性能
最大定格電圧：250V
最大定格電流：3A
接触抵抗：10mΩ以下
機械的性能・物理的性能
耐久挿抜回数：30回以下
使用温度範囲：-40℃～105℃
主なアプリケーション
家庭用電気機器
事務用機器
車載用機器
Micro-Lock Plus採用事例：家庭用電気機器
Micro-Lock Plus(2.0mm)オーダーインフォメーション
| シリーズ番号 | ピッチ(mm) | 許容電流 | コンポーネント | 極数 | 列数 | 色 |
| 505572 | − | − | リセプタクル端子 | − | − | − |
| 505570 | 2 | 22 AWG 3.0A 24 AWG 2.0A 26 AWG 1.5A |
リセプタクルハウジング | 2〜16 | 1列 | 黒 |
| 505575 | ストレートヘッダー | |||||
| 505578 | ライトアングルヘッダー |
iGridシリーズの特性
電気的性能
最大定格電圧：250V
最大定格電流：2A
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：30回以下
使用温度範囲：-40℃～105℃
主なアプリケーション
家庭用電気機器
ネットワーク機器
防犯システム機器
iGrid採用事例：民生用・産業用機器、防犯システム
iGridオーダーインフォメーション
| シリーズ番号 | コンポーネント | メッキ | 適用電線範囲(AWG) | オーダー番号（XXは極数：10〜40) Y：カラーオプション(製品図面の色一覧を参照) |
| 503091 | ストレートヘッダー | 金フラッシュ | − | 503091-XX21 |
| 503095 | クリンプ端子 | 金フラッシュ | 26〜28 | 503095-1200 |
| 501645 | ストレートヘッダー | 錫 | − | 501645-XX2Y |
| 501876 | ライトアングルヘッダー | 錫 | − | 501876-XX4Y |
| 501647 | クリンプ端子 | 錫 | 22〜26 | 501647-1000 |
| 501648 | クリンプ端子 | 錫 | 26〜28 | 501648-1000 |
| 501646 | ハウジング | − | − | 501646-XX00 |
2.50mmピッチ（Mini-SPOX、Mini-Lock、2シリーズ）基板用製品紹介
小型アプリケーションには最適な長年の実績を持った電気的・機械的信頼性を備えた製品です。
- Mini-SPOX：1列仕様 2p〜15p、ケーブル仕様AWG22〜28
- Mini-Lock：1列仕様 2p〜15p、ケーブル仕様AWG20〜26
Mini-SPOXシリーズの特性
電気的性能
最大定格電圧：250V
最大定格電流：3A(AWG22)
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：30回以下
使用温度範囲：-40℃～105℃
主なアプリケーション
家庭用電気機器
民生用機器
事務用機器
車載用機器
Mini-Lockシリーズの特性
電気的性能
最大定格電圧：250V
最大定格電流：3.5A
接触抵抗：20mΩ以下
機械的性能・物理的性能
耐久挿抜回数：30回以下
使用温度範囲：-40℃～105℃
主なアプリケーション
産業用機器
家庭用電気機器
車載用機器
Mini-SPOX・Mini-Lock採用事例：車載ステアリング用デバイス、セキュリティー機器、産業用機器
Mini-SPOXオーダーインフォメーション
| シリーズ番号 | ピッチ(mm) | コンポーネント | 極数 | 列数 | 色 |
| 5263 | 2.50 | リセプタクル端子 | − | − | − |
| 5264 | リセプタクルハウジング | 2〜15 | 1列 | ナチュラル(アイボリー) | |
| 5267 | ストレートヘッダー | ||||
| 5268 | ライトアングルヘッダー |
Mini-Lockオーダーインフォメーション
| シリーズ番号 | コンポーネント | 電線サイズ/極数 | グローワイヤー対応 |
| 50752 | ターミナル | 20〜26 AWG | − |
| 51163 | ハウジング | 2〜15 | ◯ |
| 51164 | リテナー | ||
| 53517 | ポッティング用縦型ヘッダー | ||
| 53375 | 縦型ヘッダー | × | |
| 53426 | 横型ヘッダー |
信号用電線対基板用コネクターの詳細
各基板用製品のデータシートはこちら
