molex｜電源/信号ハイブリッドコネクター製品
電子機器において、電源ラインと信号ラインは求められる電気的仕様が異なるため、一般的には別々のコネクターを使って接続されています。
この場合、基板面積の専有が大きくなってしまいますし、部品管理点数が増えてしまうことにも繋がってしまいます。
本ページでは、このようなお困りごとを解決できる電源/信号ハイブリッドコネクター製品についてご紹介いたします。
商品基礎情報
主要製品一覧
molexでは、用途や電気的要件に合わせて、複数の電源/信号ハイブリッドコネクターをラインアップしています。
スマートフォンやウェアラブル機端末に最適な超小型な製品や、データセンター関連機器や産業機器のような高電流を必要とされる製品など、皆さまのご用途に合わせて最適な製品をお選び頂けます。

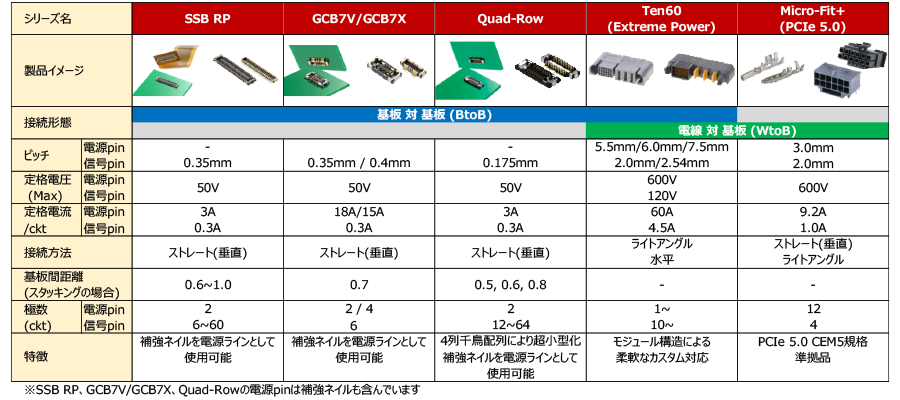

Molex 電源/信号ハイブリッドコネクタ代表製品
代表製品ピックアップ

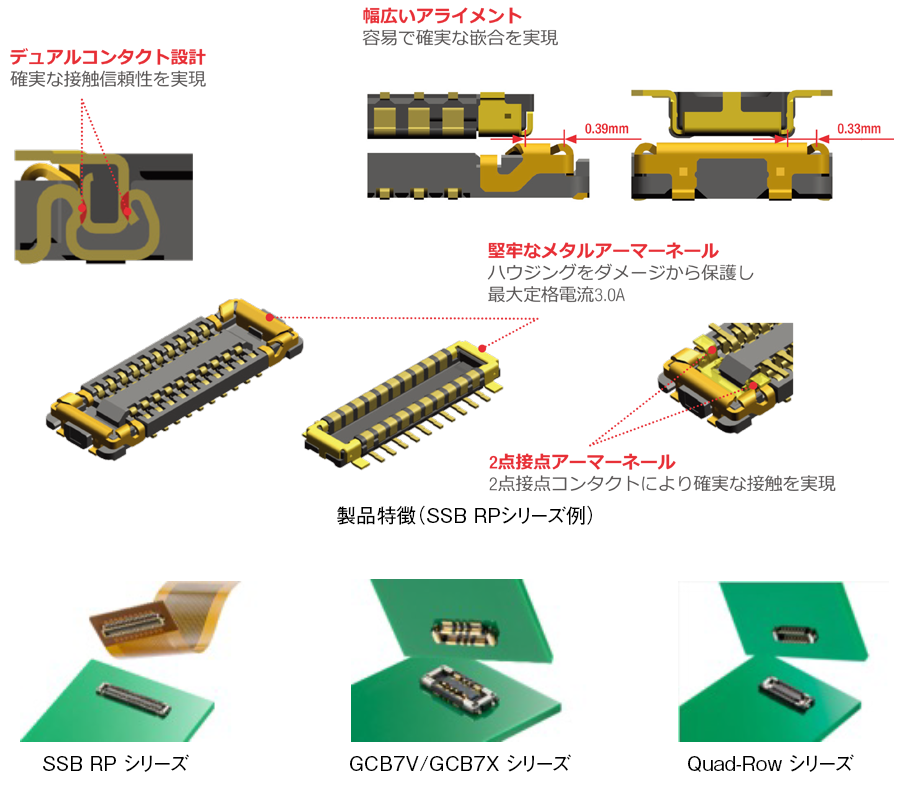

SlimStackシリーズ(SSB RP / GCB7V / GCB7X / Quad-Row)
- SlimStack シリーズ
SlimStackシリーズ内のハイブリッドコネクターは、0.175～0.4mmピッチと超狭小ピッチでありながら堅牢性も兼ね備えたBtoBコネクターです。スマートフォンやウェアラブル端末のような小型アプリケーションに最適な製品です。
※本説明はSSB RPシリーズの事例のため、他シリーズは一部異なる構造・特徴となります。
- EXTreme Ten60
本シリーズは、molexの大電流ハイブリッドコネクターシリーズ”EXTreme Power”に属する製品です。
1電源ピン(ブレード)当り60Aもの許容電流値でありながら、基板面からの高さを10mmに抑えたコンパクトな製品です。(ライトアングル製品の場合）そのため、コネクター部分での装置内エアフローの阻害を抑制できます。

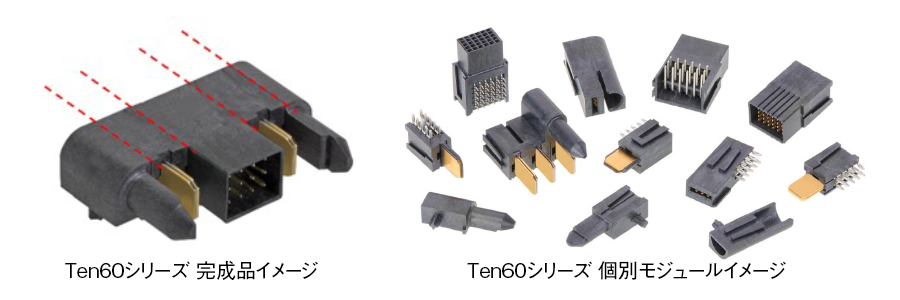

下図のように電源ブレード、信号ピンブロック、嵌合ガイドが独立パーツになっており、お好みに合わせた配列のカスタマイズにも比較的容易に対応できます。

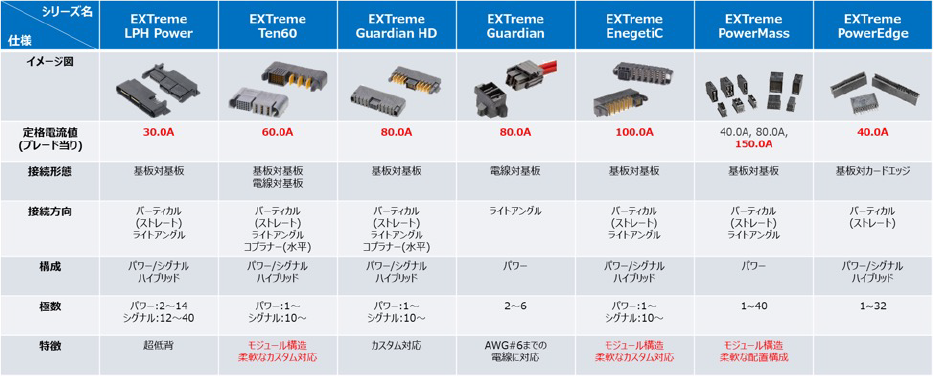

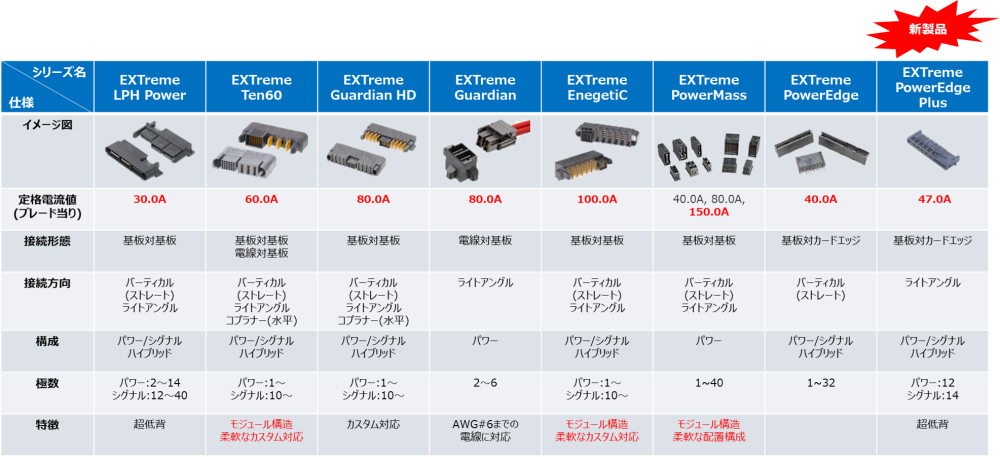

EXTreme Powerラインアップ一覧

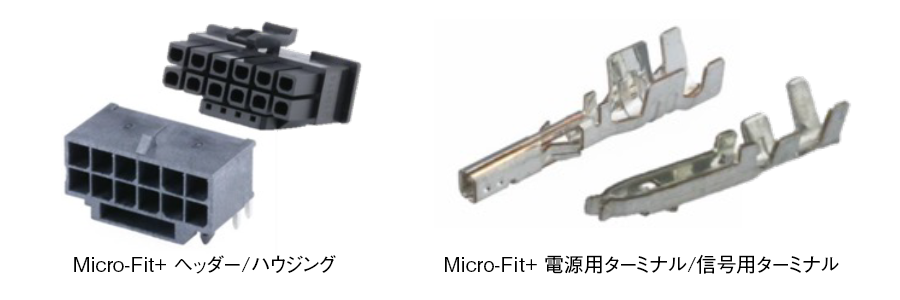

- Micro-Fit+ (PCIe CEM5)
molexの中電流コネクターシリーズ”FiT Familiy”に属する製品です。
電源用に特化したMicro-Fit+シリーズ (Micro-Fitシリーズの機能向上版) をベースに信号ピンを追加されています。
PCIe 5.0の拡張ボードの補助電源規格である「PCIe 5.0 CEM5」に準拠しています。
PCIe向け電源/信号用途はもちろん、電源/信号ハイブリッドの電線 対 基板コネクターとして、さまざまなアプリケーションにご使用いただくことが可能です。
関連資料
製品に関する詳しい資料やサンプルのご要望がございましたら、貴社営業窓口もしくはページ右上のお問合せフォームよりご依頼いただきますようお願いいたします。
