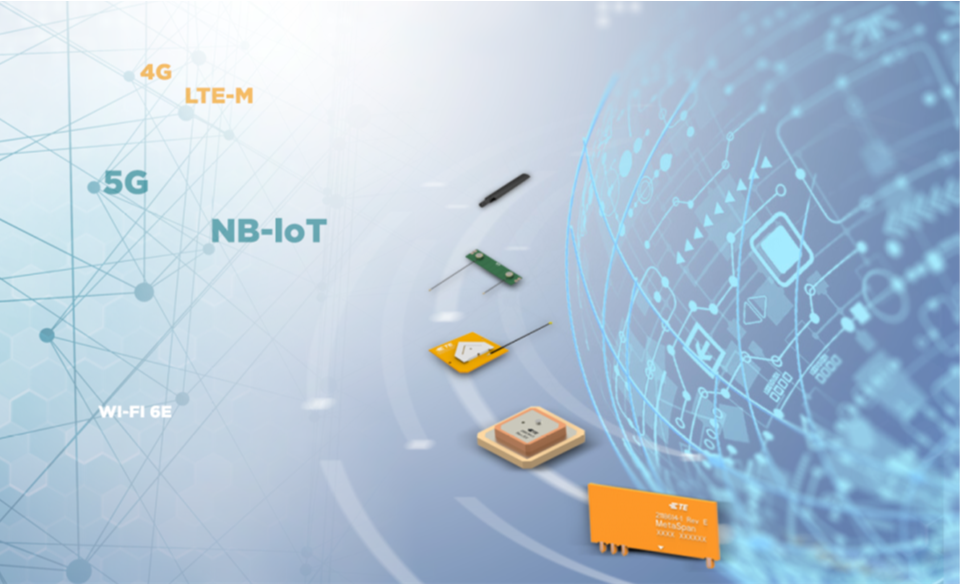

TE Connectivity | 信頼性と高性能を両立させたアンテナのご紹介
商品基礎情報
製品の特長
TE社(TE Connectivity)のアンテナ製品は、多岐にわたる用途と技術に対応しており、以下のような特長があります。
1. 多様な製品ラインアップと用途
- 用途の広さ: 自動車、鉄道、医療、産業機器、ウェアラブル機器、消費者向け電子機器など、非常に幅広い分野に対応しています
- 種類: GNSS(GPS)、Wi-Fi、Bluetooth、セルラー(3G/4G/5G)、UWBなど、様々な無線方式のアンテナを提供しています
- 形状: 外付け型、筐体付き、フレキシブルPCB、パッチ、プレス加工など、さまざまな形状のアンテナをラインアップしています
- 複合アンテナ: セルラーとGNSS、セルラーとWi-Fi/Bluetoothなど、複数の機能を1つの筐体に統合した複合アンテナも提供しており、設置コストの削減や機器の損傷防止に貢献します
2. 高度な技術と性能
LDS(Laser Direct Structuring)技術: 樹脂材料にレーザーを照射してパターンを形成するLDS技術を活用し、平面だけでなく立体的な回路構成を可能にしています。これにより、設計の自由度向上、パフォーマンス向上、省スペース化が実現します。
- 新規格への対応: Wi-Fi 6Eのような最新の無線規格にもいち早く対応し、トリプルバンド(2.4GHz、5GHz、6GHz)対応製品などを提供しています
- 高い信頼性: 堅牢な構造、IP67規格の防水・防塵性能、UL94認証などを有する製品も多く、屋外や過酷な環境での使用に適しています
- 高性能: GNSSアンテナでは、薄型のセラミックパッチアンテナを使用し、低ノイズ増幅器を組み込むことで、効率と帯域幅の向上、小型化、コスト削減などを実現しています
3. 設計の柔軟性とカスタマイズ
カスタム開発: 標準製品に加え、顧客の特定の要件に応じたカスタムアンテナの開発にも柔軟に対応しています。
- ウェアラブル機器向け: 金属製の筐体による信号ブロックの問題を解決するため、金属リングや金属カバーに対応したカスタムアンテナソリューションも提供しています
- 3D IDS技術: 印刷アンテナ技術(3D Ink Direct Structuring)により、基材に直接アンテナパターンを印刷することができ、独創的なアンテナ配置や省スペース化を実現します
4. その他の特長
コネクタのノウハウ: 長年のコネクタビジネスで培ったノウハウを活かし、様々な素材や形状のアンテナ製品を提供しています。
- 取り付けの簡便性: 屋外アンテナでは、取り付け穴が1つで済む製品もあり、取り付け工数を削減し、車両への損傷リスクを低減します
- デジタル機能: 一部のDASアンテナ製品にはQRコードが付いており、スキャンすることで性能データを確認できます

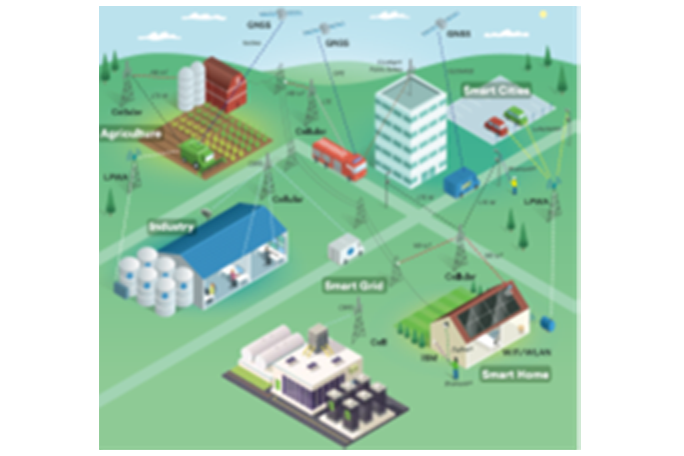

様々な通信規格に対応したとアンテナがあること種類が豊富であることを表したイメージ画像
製品ラインアップ
スタンプメタルアンテナ
スタンプメタルアンテナ
薄い金属板をプレス加工(スタンプ加工)して作られた、小型・薄型のアンテナのことです。一般に内部スペースが限られている小型デバイスに適しており、以下の特長があります
- 大量生産において非常にコスト効率が高く繰り返し性が高く、他のアンテナに比べ低コストになります
- 小型で薄型のデザインが可能のため、スマートフォン、ウェアラブル機器、IoTデバイスなど、内部スペースが限られた小型機器への組み込みに適しています
- デバイスのグラウンドプレーンへの依存度が低く設計されているため、基板上のスペースを節約し、デザインの柔軟性が向上します
- 薄型でありながら、高い性能を発揮するように設計されており、VSWR(電圧定在波比)を最小限に抑え、ゲインを最大化することで、優れた接続性とパフォーマンスを提供します
- マルチバンド(複数周波数帯)に対応することで、部品点数の削減や機器のシンプル化に貢献します
- IoTデバイス、スマートホーム、医療機器、産業機器、さらには自動車や通信インフラなど、多岐にわたる分野で利用されています
- 表面実装(SMT)やスルーホール実装(Through-Hole Mounting)に対応しており、リフローはんだ付けや手はんだ付けで簡単に基板に組み込むことが可能です
- 金属製の筐体を持つデバイスでは、信号が遮蔽される問題が起こりがちですが、スタンプメタルアンテナはこのような設計上の課題を解決するための選択肢となり得ます
PCBおよびFPCアンテナ
PCBおよびFPCアンテナ
PCBおよびFPCアンテナは、小型化、省スペース化、設計の柔軟性、そして幅広い通信規格への対応が可能です。特に、FPCアンテナの薄さと柔軟性は、複雑な形状の機器への組み込みに威力を発揮し、PCBアンテナの堅牢性は生産時の統合を簡素化します。これらのアンテナの特長は以下の通りす。
- 薄く、柔軟性に優れているため、プラスチック製の筐体内部の曲面や不規則な形状のスペースに貼り付けて使用することが可能です。接着剤付きの製品もあり、実装の自由度が非常に高いです
- デバイスの基板上に直接アンテナパターンを形成できるため、部品点数を削減し、機器全体の小型化に貢献します
- マルチバンドアンテナ製品により、1つのアンテナで複数の機能を賄うことができます
- 2.4GHz、5GHz、6GHzのトリプルバンドをサポートするWi-Fi 6Eアンテナにより、最新の高速通信規格のニーズに応えています
- 製造の繰り返し性が高く、大量生産に適しており、安定した品質と低コストでの供給が可能です
外部アンテナ
外部アンテナ
外部アンテナには、端末型やリモートマウント型など、多様な形式の外部アンテナを幅広く取り揃えています。これらのアンテナのほとんどは、標準の既製ソリューションとして提供されており、市場投入までの期間を短縮できます。さらに、終端インターフェースにシームレスに接続する補助ケーブルアセンブリと嵌合RFレセプタクルも提供しており、設計の柔軟性を大幅に向上させます。このアンテナの特徴は以下になります。
- 厳しい屋外や産業環境での使用を想定して設計されており、耐衝撃性、耐振動性、耐UV性、耐候性に優れています
- 塩水噴霧や化学薬品に対する耐性も考慮されており、船舶や工業施設での使用にも適しています
- 内部アンテナに比べて、より高いゲイン(利得)を持つ製品が多く、遠距離通信や信号強度が弱い場所でも安定した接続を提供します
- 全方向性(無指向性)の製品から、特定の方向の信号を効率的に送受信する指向性アンテナ(例:八木アンテナ)まで、用途に応じた製品ラインアップがあります
- 複数のアンテナ機能を1つの筐体に統合した製品も提供しており、機器の取り付け工数が削減され、スペースを節約できます
- マウント、マグネット、ネジ止めなど、機器や設置場所に応じた様々な取り付け方法に対応しています
インフラアンテナ
インフラアンテナ
インフラアンテナは、全方向性と指向性、屋内・屋外定格、そして様々なレベルの認証と規格に対応しています。代表的な例としては、屋外用全方向性バトンアンテナ、指向性パネルアンテナ、指向性八木アンテナ、天井設置型DASアンテナなどがあります。TEはまた、5Gプライマリ接続またはフェイルオーバーサポート用の最新世代の固定無線アクセス(FWA)アンテナも提供しています。その特長は以下になります。
- 屋外や過酷な環境での使用を想定し、耐振動、耐衝撃、塩水噴霧、温度変化、紫外線などに強い設計となっています
- 屋根に取り付けるルーフアンテナや、車内向けのシーリング(天井)アンテナなど、鉄道特有の用途に特化した製品が多数もあります
- 建物内の通信環境を改善するためのDAS(Distributed Antenna System)向けアンテナも提供しています
- 低PIM特性(受動相互変調)を持つDASアンテナにより、通信品質を損なうノイズの発生を最小限に抑え、最適な性能を確保します
- 小さなエリアをカバーするスモールセル基地局用のアンテナもラインアップしており、都市部やオフィスビルなど、通信需要が高い場所の通信容量を向上させます
- 複数の周波数帯(5G、LTE、Wi-Fi、GPSなど)に対応する多機能・複合アンテナや、MIMO(Multiple-Input Multiple-Output)技術に対応した製品が豊富です
- 高効率な設計により、通信の信頼性を確保しながら、消費電力を抑えることにも貢献します
無線通信認定済みアンテナ
TE製品 | 機能 | Telit Cinterion社のモジュール | ||||
Product Image | Wireless Application |
Frequency Band (MHz) |
概要 | LE910C1-WWX LE910C4-WWX |
ME310M1-W1 | |
1513317-1 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
824 – 1990 | Penta Band Monopole Tab Mount PCB Antenna Applications |
○ | |
2108783-1, -2 | ![]() |
5G, 4G, 3G, 2G, NB-IoT, Cat-M, GNSS, Wi-Fi, LoRa, Sigfox |
617 – 3800 | 5G Cellular Multi-band Monopole PCB chip |
○ | ○ |
2108994-1 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G Cellular Multi-band Monopole PCB chip |
○ | |
2118903-1 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Monopole PCB Chip |
○ | ○ |
2108921-X | ![]() |
5G NR, 4G LTE, LTE-M (Cat-M1), NB-IoT, Sub-1GHz, CBRS |
617 – 7125 | 5G Cellular Multi-band Dipole Flexible Patch FPC |
○ | |
2108948-1,~-8 | ![]() |
5G NR, 4G LTE, LTE-M (Cat-M1), NB-IoT, Sub-1GHz, CBRS |
617 – 7125 | 5G Cellular Multi-band Dipole Rigid Patch PCB |
○ | |
ANT-LTE-SP610-T | ![]() |
4G LTE, LTE-M (Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G Cellular Multi-band Monopole PCB chip |
○ | |
ANT-LTE-CER-T | ![]() |
4G LTE, LTE-M (Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G Cellular Multi-band Monopole Ceramic chip |
○ | |
2195728-1 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Monopole Tabbed PCB |
○ | ○ |
2118879-1,-2,-4,-6 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Dipole Rigid Patch PCB |
○ | |
2195846-1~-8 | ![]() |
5G NR, 4G LTE, LTE-M (Cat-M1), NB-IoT, Sub-1GHz, CBRS |
698-7125 | 5G Cellular Multi-band Dipole Flexible Patch FPC |
○ | |
2361492-1,-2 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Dipole Rigid Patch PCB |
○ | |
2367286-1,-2 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Dipole Flexible Patch FPC |
○ | |
2372105-1,-2 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Dipole Rigid Patch PCB |
○ | ○ |
2372112-1,-2 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Dipole Flexible Patch FPC |
○ | ○ |
2372112-3,-4 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Dipole Flexible Patch FPC |
○ | |
2372112-5,-6 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Dipole Flexible Patch FPC |
○ | |
ANT-5GW-FPC-LH50M4, -LH50UF, -LH100M4, -LH100UF, -LH150M4, -LH150UF, -LH200M4, -LH200UF |
![]() |
5G NR, 4G LTE, LTE-M (Cat-M1), NB-IoT, Sub-1 GHz, CBRS |
617 – 6000 | 5G Cellular Multi-band Dipole Flexible Patch FPC |
○ | |
ANT-5GW-FPC-V50M4, -V50UF, -V100M4 ,-V100UF, -V150M4, -V150UF, -V200M4, -V200UF |
![]() |
5G NR, 4G LTE, LTE-M (Cat-M1), NB-IoT, Sub-1 GHz, CBRS |
617 – 6000 | 5G Cellular Multi-band Dipole Flexible Patch FPC |
○ | |
ANT-LPC-FPC-100 ANT-LPC-FPC-150 ANT-LPC-FPC-50 |
![]() |
LTE, LTE-M (Cat-M1), 5G NR, mMTC, NB-IoT, CBRS, LPWA, GNSS |
698 – 3800 | Cellular Multiband Dipole Flexible Patch |
○ | |
ANT-LTE-RPC ANT-LTE-RPC-UFL |
![]() |
LTE, LTE-M (Cat-M1), 5G NR, mMTC, NB-IoT, LPWA, GNSS, Wi-Fi 4 |
617 –3800 | Cellular Multiband Dipole Rigid Patch |
○ | |
2108940-1,-2 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Hinged Dipole Blade |
○ | ○ |
2195889-1,-2 | ![]() |
5G NR, 4G LTE, LTE-M (Cat-M1), NB-IoT, Sub-1GHz, CBRS |
617 – 6000 | 5G Cellular Multi-band Hinged Dipole Blade |
○ | ○ |
ANT-5GWWS1-SMA | ![]() |
5G, LTE, LTE-M(Cat-M1), NB-IoT,CBRS |
617 – 6000 | 5G Cellular Sub-6 Multi-band Hinged Dipole Blade |
○ | ○ |
ANT-5GWWS3-SMA | ![]() |
5G, LTE, LTEM(Cat-M1), NBIoT,CBRS |
617 – 6000 | 5G Cellular Sub- 6 Multi-band Hinged Dipole Blade |
○ | ○ |
ANT-5GWWS4-SMA ANT-5GWWS4-SMA-W |
![]() |
5G, LTE, LTE-M(-Cat-M1), NB-IoT,CBRS |
617 – 6000 | 5G Cellular Sub6 Multi-band Hinged Dipole Blade |
○ | ○ |
ANT-5GWWS5-SMA | ![]() |
5G, LTE, LTE-M(Cat-M1), NB-IoT,CBRS |
617 – 6000 | 5G Cellular Sub-6 Multi-band Hinged Dipole Blade |
○ | ○ |
ANT-5GWWS6-SMA | ![]() |
5G, LTE, LTE-M (Cat-M1), NB-IoT, CBRS |
617 – 6000 | 5G Cellular Sub-6 Midband Multiband Hinged Dipole Blade |
○ | ○ |
MAF94300 | ![]() |
LTE, UMTS, LTE-M (Cat-M1), NB-IoT, LPWA, Sigfox, LoRaWAN, GNSS, Wi-Fi 4, Bluetooth |
815 – 2500 | Cellular Multiband Hinged Dipole Blade |
○ | ○ |
ANT-LTE-WS-SMA | ![]() |
LTE, LTE-M (Cat-M1), 5G NR, mMTC, NB-IoT, LPWA, GNSS |
698 – 2700 | Cellular Multiband Hinged Dipole Blade |
○ | ○ |
DBA6171C1-BSMAM Indoor (TE Logo Embossed) DBA6171C2-BSMAM Indoor (No Logo) |
![]() |
5G NR, 4G LTE, LTE-M(Cat-M1), NB-IoT,LPWA, Sigfox, LoRaWAN,GNSS, Wi-Fi7/6E |
617 – 7125 | 5G Cellular Multi-band Indoor Dipole Blade |
○ | ○ |
DBA6171C3-BSMAM Outdoor (TE Logo Embossed) DBA6171C3-BSMAM Outdoor (TE Logo Embossed) |
![]() |
LTE, LTE-M(Cat-M1), NB-IoT,LPWA, Sigfox, LoRaWAN,GNSS, Wi-Fi7/6E |
617 – 7125 | 5G Cellular Multi-band Outdoor Dipole Blade |
○ | ○ |
2195890-1 | ![]() |
4G LTE, LTE-M(Cat-M1), NB-IoT, Sub-1 GHz |
698 – 2700 | 4G LTE Cellular Multi-band Dipole Whip |
○ | ○ |
ANT-LTE-MON-SMA | ![]() |
LTE, 5G NR, mMTC, UMTS, GSM, CBRS |
698 – 3800 | Cellular Multiband Tilt/Swivel Monopole Whip |
○ | ○ |
ANT-LTE-MON-SMA-E | ![]() |
LTE, LTE-M (Cat-M1),5G NR, NB-IoT, mMTC, LPWA, GNSS |
617 – 3800 | Cellular Multiband Tilt/Swivel Monopole Whip |
○ | ○ |
ANT-LTE-MON-SMA-L | ![]() |
LTE, LTE-M (Cat-M1),5G NR, NB-IoT, mMTC, CBRS, LPWA |
617 – 3800 | Cellular Multiband Tilt Swivel Monopole Whip |
○ | ○ |
ANT-B28-PW-QW ANT-B28-PW-QW-UFL |
![]() |
5G/LTE Band 28,7 to 810 MHz, 5G NR Sub-6, LTE-M(Cat-M1), mMTC,NB-IoT |
698 – 960 | 5G/LTE Band 28 Straight Monopole Whip |
○ | |
ANT-B5-PW-QW ANT-B5-PW-QW-UFL |
![]() |
5G/LTE Band 5, 800 to 900 MHz, 5G NR Sub-6, LTE-M (Cat-M1), mMTC,NB-IoT |
824 – 1990 | 5G/LTE Band 5 Straight Monopole Whip |
○ | |
ANT-B8-PW-QW ANT-B8-PW-QW-UFL |
![]() |
5G/LTE Band 8, 870 MHz to 960 MHz, 5G NR Sub-6, LTE-M(- Cat-M1), mMTC, NB-IoT |
698 – 2700 | 5G/LTE Band 8 Straight Monopole Whip |
○ | |
ANT-5GW-MMG1-SMA-1, -SMA-2, -SMA-3 |
![]() |
5G/LTE Multiband, 5G NRSub-6, LTE-M(Cat-M1), NB-IoT |
617 – 4200 | 5G/LTE Multiband Dipole Whip |
○ | ○ |
ANT-5GW-MMG2-SMA-1, -SMA-2, -SMA-3 |
![]() |
5G/LTE Multiband, 5G NRSub-6, LTEM(Cat-M1), NB-IoT |
617 – 6000 | 5G/LTE Multiband Dipole Whip |
○ | |
ANT-5GW-SPS-1 ANT-5GW-SPS-2 ANT-5GW-SPS-3 |
![]() |
5G/LTE Multiband, 5G NRSub-6, LTE-M(Cat-M1), mMTC,NB-IoT |
617 – 6000 | 5G/LTE Multi-band Dipole Dome |
○ | |
HCF69273BN-60A HCF69273WN-60A |
![]() |
Cat-M1), NB-IoT, LPWA, Sigfox, LoRaWAN, Wi- Fi 4 |
698 – 2700 | 4G Cellular Multiband Outdoor Monopole Dome with Pigtail |
○ | |
L000320-01 L000320-03 |
![]() |
5G NR, 4G LTE, CBRS, mMTC, LPWA, Sigfox, LoRaWAN, NB-IoT, LTE-M (Cat-M1), Wi-Fi 6, GNSS |
617 – 6000 | 5G Cellular Multi-band MIMO 2-port Cellularx2, Outdoor Dipole FWA Baton |
○ | |
L000320-02 L000320-04 |
![]() |
5G NR, 4G LTE, CBRS, mMTC, LPWA, Sigfox, LoRaWAN, NB-IoT, LTE-M (Cat-M1), Wi-Fi 6 |
617 – 6000 | 5G Cellular Multi-band MIMO 2-port Cellularx2, Outdoor Dipole FWA Baton |
○ | |
L000322-01 | ![]() |
5G NR, 4G LTE, CBRS, NB-IoT, LTE-M (Cat-M1), LPWA, Sigfox, LoRaWAN, Wi- Fi 4 |
698 – 3800 | Cellular Multiband 2-port Cellularx2 Outdoor Monopole Fin |
○ | |
L000322-02 | ![]() |
5G NR, 4G LTE, CBRS, NB-IoT, LTE-M (Cat-M1), LPWA, Sigfox, LoRaWAN, Wi-Fi 4, GNSS |
698 – 3800 | Cellular Multiband 3-port Cellularx2, GNSSx1 Outdoor Monopole Fin |
○ | |
LPS69273NT-61RTNM LPS69273NT-61SMAM |
![]() |
4G LTE, LTE-M (Cat-M1), NB-IoT, LPWA, Sigfox, LoRaWAN, Wi- Fi 4 |
698 – 2700 | 4G Cellular Multiband Outdoor Monopole Puck |
○ | |
VFP69383B22JN-518J | ![]() |
5G/4G LTE, CBRS, LTE-M (Cat-M1), ISM, Wi-Fi 6, GNSS, UHF LMR for Public Safety |
698 – 6000 | Vehicular Multiband MIMO 6-port – Cellular x 2 – Wi-Fi x 2 – GNSS x 1 – UHF x 1 Outdoor Monopole Fin |
○ | |
VFT69383B11JN-518L VFT69383W11JN-518L |
![]() |
5G/4G LTE, CBRS, LTE-M (Cat-M1), ISM, Wi-Fi 6, GNSS |
698 – 6000 | Vehicular Multiband MIMO 3-port – Cellular x 1 – Wi-Fi x 1 – GNSS x 1 Outdoor Monopole Fin |
○ |
