Vicor社｜【ツールの紹介】電源モジュールの選択、特性計算、シミュレーション

 Vicorは、電源システム設計や製品導入を支援する様々なツールを提供しています。
これらのツールは、設計時間を短縮し、効率的な電源システムを構築するのに役立ちます。

▌電源システム設計ツール

概要
入力・出力電圧などの仕様を入力するだけで、電源システムを従来の方法より最大75％も早く設計できるオンラインツールです。このツールを使用することで、お客様はニーズに合った電源ソリューションを簡単に見つけることができます。

【ツールの機能】

• 入力・出力仕様の設定
• 絶縁/非絶縁の選択
• 電圧変換比率の固定/可変選択
• 結果の表示とフィルタリング

▌回路図エディタ

概要

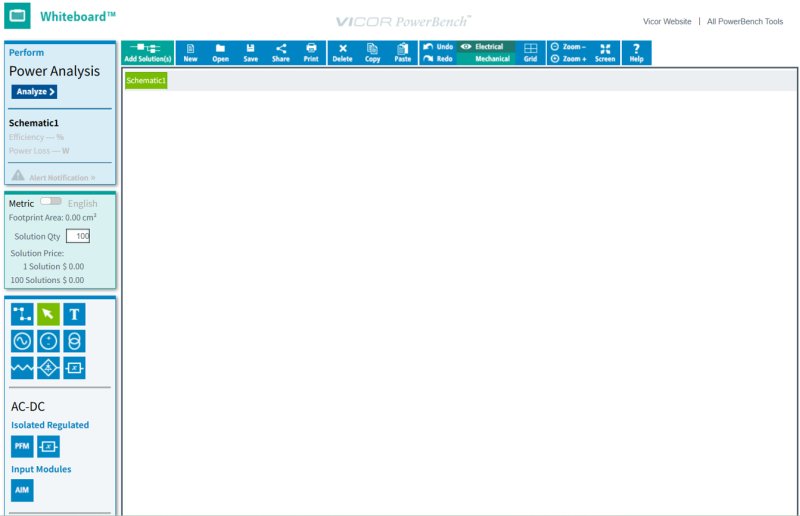

PowerBench™ Whiteboardは、電源システムの設計と分析を支援するオンラインツールです。このツールに含まれる回路図エディタを使用することで、ユーザーは自身の電源システムの回路図を視覚的に作成・編集することができます。この機能により、直感的な設計プロセスが可能となり、設計の正確性を高めることができます。

▌オンラインシュミレータ

概要
Vicorのオンラインシミュレータは、ユーザーが入力・出力の仕様、インピーダンス、フィルタなどを設定することで、製品の電気特性モデルと熱特性モデルをシミュレーションできるツールです。シミュレーション結果は、動作波形と表で表示され、製品選定と設計の検証に役立ちます。

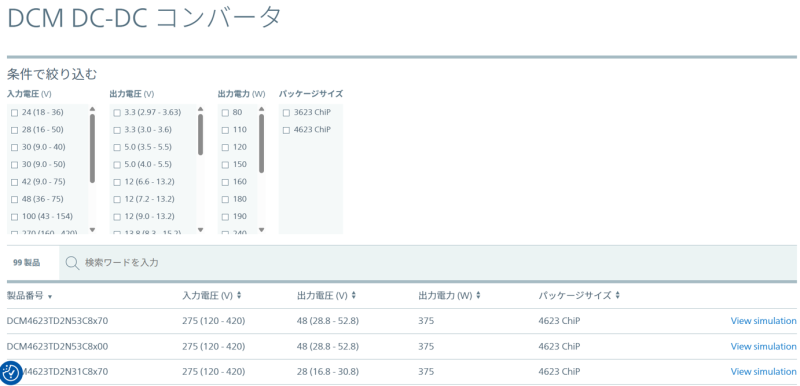

【DCM DC-DC コンバータシミュレーション】
特定の製品番号、入力電圧、出力電圧、出力電力、パッケージサイズに基づいて、DCM DC-DCコンバータの特性をシミュレーションできます。

【BCM バスコンバータ シミュレーション】
同様に、BCM バスコンバータの電気的および熱的特性をシミュレーションするための情報を提供します。

▌フィルタ、熱、トリム＆設計計算ツール

概要
Vicorは、電源設計と開発を支援する様々なオンライン計算ツールを提供しています。
これらのツールは、フィルタ設計、トリム＆設計、熱計算など、特定の技術的パラメータを迅速に算出するのに役立ちます。

【フィルタ設計計算ツール】
電源システムのフィルタ設計を最適化するための計算ツールです。

【熱計算ツール】
製品の熱特性を評価し、適切な冷却ソリューションを設計するための計算ツールです。

【トリム＆設計計算ツール】
出力電圧のトリム（調整）や、その他の設計パラメータを計算するためのツールです。

▌特定要件に基づく最適な電源システム構成ツール

概要
「Power System Configurator」は、ユーザーが特定の要件に基づいて、最適な電源システムを構成するためのツールです。このツールを使用することで、さまざまな電源モジュールやコンポーネントを組み合わせて、カスタムの電源ソリューションを効率的に設計することができます。これにより、複雑な電源システムの構築プロセスが簡素化され、開発時間の短縮につながります。
