molex｜車載規格対応・小型コネクター：Mini50シリーズのご紹介

主な特長

• 防水/非防水、どちらにも対応しておりラインナップが豊富
• USCAR規格に完全準拠した0.50mmコネクターインターフェイスを実現
• 一体型シールストッパーにより防水性能を確保
• スプリングビーム端子設計上、高圧で低偏向なため、高振動アプリケーションに最適
• 小型サイズ設計によりスペースの制約が厳しいアプリケーションの省スペース化を実現

採用事例

• 非防水
  • ヘッドライナー/クラスター & ナビゲーション/ラジオ/カメラ & センサー/HVAC (空調設備)スイッチライト/ミラー
• 防水
  • パワーステアリング/カメラ/センサー (パーキング、レーダー, etc)/ブレーキ/エクステリアライト/ミラー

採用イメージ

• 特長

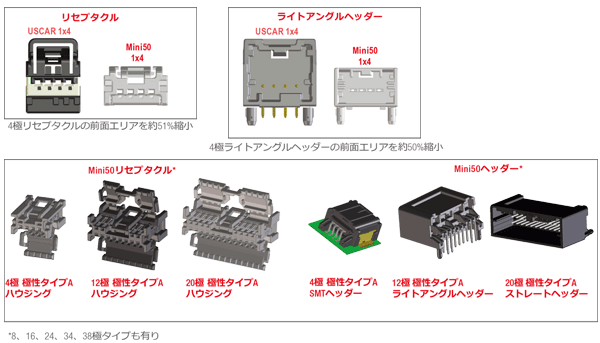

  • 業界で唯一、USCAR 050規格に適合する4～24極。多極バージョンもUSCAR仕様に対応済み
  • 0.50mm端子インターフェイスを持つ、業界唯一の2極コネクター。USCAR仕様完全準拠
  • USCAR規格0.64mm非防水インターフェイスよりも50%小型化
  • 独立式二次係止 (ISL) を使用した端子保持機能
  • 金メッキオプション
• 仕様
  • 材質
    ヘッダーハウジング ： 耐熱性プラスチック
    リセプタクルハウジング ： 耐熱性プラスチック
  • コンタクト ： 銅合金
  • メッキ　接点部 ： 錫　下地メッキ ： ニッケル
  • 適用電線範囲 ： 0.13～0.35mm²(22～26 AWG)
  • 被覆外径 ： 0.89～1.40mm
  • 使用温度範囲 ： -40～+105°C
• 電気的性能
  • 最大定格電圧 ： 500V
  • 最大定格電流 ： 4.0A
  • 接触抵抗 ： 20 mΩ以下
  • 耐電圧 ： 1500V AC
  • 絶縁抵抗 ： 100 MΩ以上

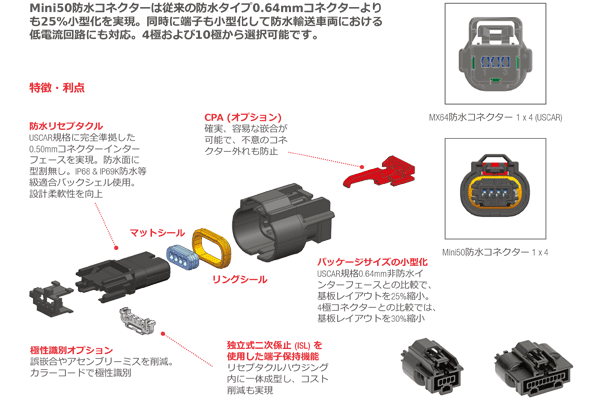

• 特長
  • USCAR規格に完全準拠した0.50mmコネクターインターフェイスを実現
  • IP68 & IP69K防水等級適合バックシェル使用
  • USCAR規格0.64mm非防水インターフェイスとの比較で、基板レイアウトを25%縮小。
    4極コネクターとの比較では、基板レイアウトを30%縮小
  • 独立式二次係止 (ISL) を使用した端子保持機能。
    リセプタクルハウジング内に一体成型し、コスト削減も実現
• 仕様
  • リセプタクルハウジング ： 耐熱プラスチック
  • コンタクト ： 銅合金
  • メッキ　接点部 ： 錫または銀
  • 適用電線範囲 ： 0.13 ～ 0.35mm²
  • 被覆外径 ： 1.40 ～ 0.95mm
  • 使用温度範囲 ： -40 ～ +105°C
• 電気的性能
  • 最大定格電圧 ： 500V
  • 最大定格電流 ： 4.0A
  • 接触抵抗 ： 20 mΩ以下
  • 耐電圧 ： 1500V AC以上
  • 絶縁抵抗 ： 100 MΩ以上

「Creating Connections for Life」」はモレックス社のブランドメッセージです。
