molex|様々な規格に準拠:I/Oコネクターのご紹介

モレックスのI/Oコネクターは高速伝送用、コンシューマー用、工業用と用途別に豊富なラインナップをそろえており、お客様のニーズに合わせた製品を用意することができます。
当ページではコンシューマー向けの3シリーズの製品の特長や採用事例をご紹介します。
商品基礎情報

HDMIコネクターの主な特長と採用事例

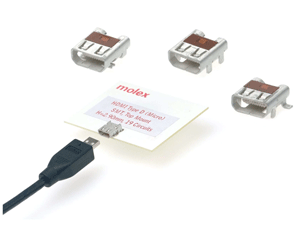

●特長
・HDMI バージョン 1.4 の機械的および電気的な要求仕様に準拠
・0.40mm ピッチ 2列接点リセプタクル
・耐久挿抜回数 5,000 回
・リセプタクルシェルのPCB実装スタイルは、SMT、スルーホール、ハイブリッド3タイプを用意
・リセプタクルシェルのフリクションロック
・リセプタクル背面をシェルで保護
・レリセプタクル接点部のホールドダウン機能
●採用事例
・携帯電話、スマートフォン
・デジタルビデオの記録・保存・再生が可能なモバイル機器
・カーナビゲーション
・アダプターおよび周辺機器
・イーサネットチャンネル
HDMIコネクターの主な仕様
●特長・概要
・梱包形態:エンボステーピング
・嵌合相手:68786シリーズ HDMI Type D – Type A
・ケーブルアセンブリー&ケーブルアダプター
・寸法単位:mm
●電気的性能
・最大定格電圧:30V
・最大定格電流:0.8A (室温 25℃において)
・接触抵抗(最大):10mΩ以下(初回)
・耐電圧:
未嵌合時:250VAC(RMS)/1分間
嵌合時:150VAC(RMS)/1分間
・絶縁抵抗:
未嵌合時: 100 MΩ以上
嵌合時: 10 MΩ以上
●機械的性能
・挿入力(最大): 44.1N
・初回抜去力(最小):5N
・耐久挿抜回数: 5,000 回
●材質
・ハウジング:LCP, 30% ガラス入り
・コンタクト:銅合金
・メッキ:
接点部 ̶ 0.76μm 金
半田付け部 ̶ 0.05μm 金フラッシュ
下地メッキ ̶ 2.00μm ニッケル
・使用温度範囲: -30℃~+85℃
コネクター
オーダー番号 | 実装スタイル | ディスクリプション |
46765-0001 | SMT | 0.40mm ピッチ HDMIコネクター Type D (Micro)、ライトアングル リセプタクル、SMT、吸着テープ付き、19極、鉛フリー |
46765-1001 | ターミナル:SMT シェル:スルーホール |
0.40mm ピッチ HDMIコネクター Type D (Micro)、ライトアングル リセプタクル、SMT、スルーホールシェル、吸着テープ付き、19 極、鉛フリー |
46765-2001 | ターミナル:SMT シェル:ハイブリッド |
0.40mm ピッチ HDMIコネクター Type D (Micro)、ライトアングル リセプタクル、SMT、SMT・スルーホールハイブリッドシェル、吸着テープ付き、19 極、鉛フリー |
ケーブルアセンブリー
オーダー番号 | AWG | ケーブル長 (mm) |
ディスクリプション |
68786-0001 | 34 | 1000 | HDMI Type D – Type Aケーブルアセンブリー、CAT 2、AWG 34、1.0m、鉛フリー |
68786-0002 | 34 | 1500 | HDMI Type D – Type Aケーブルアセンブリー、CAT 2、AWG 34、1.5m、鉛フリー |
68786-0003 | 32 | 2000 | HDMI Type D – Type Aケーブルアセンブリー、CAT 2、AWG 32、2.0m、鉛フリー |
68786-0004 | 34 | 100 | HDMI Type D – Type Aケーブルアセンブリー、CAT 2、AWG 34、0.1m、鉛フリー |
68786-0005 | 34 | 200 | HDMI Type D – Type Aケーブルアセンブリー、CAT 2、AWG 34、0.2m、鉛フリー |
68786-0006 | 36 | 1500 | HDMI Type D – Type Aケーブルアセンブリー、CAT 2、AWG 36、1.5m、鉛フリー |
68786-0007 | 32 | 200 | HDMI Type D プラグ – Type Aリセプタクルケーブルアダプター、CAT 2、AWG 32、0.2m、鉛フリー |
USBコネクターの主な特長と採用事例
採用事例

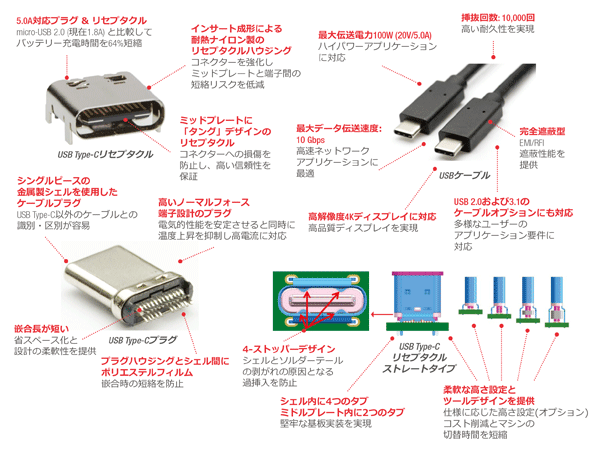

●主な特長
・5.0A対応プラグ & リセプタクルmicro-USB 2.0 (現在1.8A) と比較してバッテリー充電時間を64%短縮
・インサート成形による 耐熱ナイロン製のリセプタクルハウジング コネクターを強化しミッドプレートと端子間の短絡リスクを低減
・最大伝送電力100W (20V/5.0A) ハイパワーアプリケーションに対応
・挿抜回数:10,000回 高い耐久性を実現
・最大データ伝送速度:10 Gbps 高速ネットワークアプリケーションに最適
・プラグハウジングとシェル間にポリエステルフィルム 嵌合時の短絡を防止
●採用事例
・コンシューマー
スマートウォッチ スマートフォン /ワイヤレス充電器 パワーバンク PC / ノートPC テレビ ゲーム機 グラフィックカード
・航空機
機内エンターテインメントシステム
・産業用および商業用
認証ドアロックシステム オシロスコープ 空気清浄システム プロジェクター POSレジ ATM
・医療用
血糖値測定器 電子吸入器
・オートモーティブ
自動車インフォテインメント コネクテッドホーム
・スマートホームシステム
USBコネクターの主な仕様
●機械的性能
・コンタクトのハウジング保持力:
インサート成形タイプ
・対基板挿入力:ゼロ (ZIF)
・嵌合力:5 ~ 20N
・抜去力
8 ~ 20N (1 ~ 30回) 6 ~ 20N (10,000回挿抜後)
・耐久挿抜回数:10,000回以上
●電気的性能
・最大定格電圧:30V (DC/AC)
・最大定格電流:5.0A (105450、105454、105455、201267、105444、204711)、6.0A (202410)
・接触抵抗:初回40 mΩ以下、試験後50 mΩ以下(105450、105454、105455、201267、105444、204711)
初回40 mΩ以下、試験後10 mΩ以下(202410)
・耐電圧:100V AC (105450、105454、105455、201267、105444、204711)、500V AC (202410)
・絶縁抵抗:100 MΩ以上 (105454、105450、105454、201267、105444、204711)
初回1000 MΩ以上、環境試験後100 MΩ以上(202410)
オーダーインフォメーション
シリーズ番号 | コンポーネント | 仕様 | 製品構造 | USB規格 / データ伝送速度 |
105450 | リセプタクル | 標準 | トップマウント、ライトアングル | USB 3.1 第2世代速度 |
105455 | ミッドマウント、ライトアングル、シングルシェル | USB 3.1 第2世代速度 | ||
201267 | トップマウント、ライトアングル、0.35mmスタンドオフ | USB 3.1 第2世代速度 | ||
202410 | 防水バージョン | ミッドマウント、ライトアングル | USB 3.1 第2世代速度 | |
204711 | リセプタクル | 標準 | SMT、ストレート | USB 3.1 第2世代速度 |
68798 | ケーブル | 標準 | C-to-AおよびC-to-C | USB 2.0、3.0、3.1 |
203800 | C-to-A | USB 2.0、3.0 |
モジュラージャック&プラグの主な特長と採用事例
採用事例

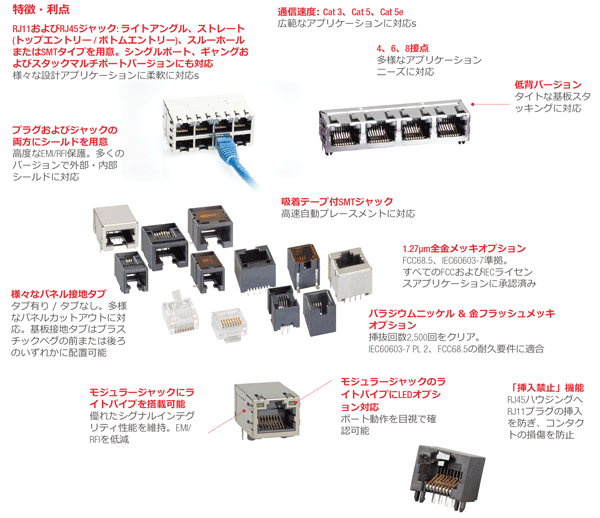

●主な特長
・通信速度: Cat 3、Cat 5、Cat 5e広範なアプリケーションに対応
・プラグおよびジャックの両方にシールドを用意。高度なEMI/RFI保護。多くのバージョンで外部・内部シールドに対応。
・1.27μm全金メッキオプション FCC68.5、IEC60603-7準拠。
すべてのFCCおよびIECライセンスアプリケーションに承認済み。
・モジュラージャックにライトパイプを搭載可能優れたシグナルインテグリティ性能を維持。EMI/RFIを低減。
・モジュラージャックのライトパイプにLEDオプション対応。ポート動作を目視で確認可能。
●採用事例
・家電
自動販売機 レジ カードリーダー ゲーム機器 プリンター コピー機 ファックス
・通信 / ネットワーク関連機器
サーバー スイッチ パッチパネル ルーター
・医療機器
在宅用生体情報モニター ベッドサイドモニター呼吸器
・民生用機器
セットトップボックス ホームセキュリティ インターネットTV ゲーム機
・産業機器
コントロールユニット 視覚装置 防犯システム 試験装置
モジュラージャック&プラグの主な仕様
●電気的性能
・最大定格電圧:150V AC(RMS)
・最大定格電流:1.5A
・接触抵抗:20 mΩ以下
・耐電圧:5 mA未満
・絶縁抵抗:500 MΩ以上
●機械的性能
・ジャックへのプラグの嵌合保持力:89N以上
・嵌合力 (シールド付):22N以下
・嵌合力 (シールド無):35N以下
・耐久性:500回以下
●材質
・ハウジング:ナイロン、ガラス充填、UL94V-0
・コンタクト:りん青銅
・メッキ:
コンタクトエリア:金
半田付け部:錫
下地メッキ:ニッケル
・基板厚:1.60mm
・使用温度範囲:-40 ~ +85°C
オーダーインフォメーション
シリーズ番号 | ディスクリプション | 極数 | ポート |
42410 | ストレート モジュラージャック | 4, 6, 8 | 1 |
42878 | ストレート モジュラージャック 低背 | 4, 6, 8 | 1 |
43202 | ライトアングル | 6, 8 | 2,3,4,5,6,8 |
43223 | ライトアングル | 6, 8 | 1 |
43249 | ライトアングル スルーホール | 6 | 1 |
43743 | ライトアングル SMT | 6 | 2 |
43814 | デュアルポート | 6,8 | 2 |
43841 | トップラッチ デュアルポート | 6,8 | 1 |
43860 | ライトアングル Cat 5 | 6 | 1 |
44050 | SMT モジュラージャック | 6,8 | 4,6,8 |
44144 | ライトアングル モジュラージャック | 8 | 2,4,6,8,10 |
44150 | モジュラージャック スタック型 Cat 5 ライトパイプ付 | 8 | 8,12,16 |
44170 | モジュラージャック デュアルポート ネール付 | 6,8 | 2 |
44193 | モジュラージャック デュアルポート ネール付 | 6,8 | 4,6,8 |
44248 | ギャング トップラッチ モジュラージャック | 6,8 | 2,4,6,8 |
44282 | SMT モジュラージャック | 8 | 1 |
44380 | モジュラージャック Mini-PCI互換 | 6,8 | 1 |
44520 | モジュラージャック Cat 5 スタック型 | 8 | 8,12,16 |
44560 | コンパクト モジュラージャック Cat 5e | 8 | 2,4 |
44620 | RJ11プラグ挿入禁止機能付RJ45 | 8 | 1 |
44661 | コンパクト ライトアングル モジュラージャック | 8 | 1 |
