Vicor「絶縁型カレントマルチプライヤ」が拓く電源設計の新時代 – 高密度・高効率の秘訣に迫る
Vicor社の革新的な電源アーキテクチャ「Factorized Power Architecture™ (FPA™)」の中核をなす「絶縁型カレントマルチプライヤ（VTM™）」。本記事では、従来のDC-DCコンバータとは一線を画すその独自技術、特に正弦波振幅コンバータ（SAC™）とゼロ電圧/ゼロ電流スイッチング（ZVS/ZCS）に焦点を当て、なぜこれが高密度・高効率な電源システムを実現できるのかを、技術者の視点から徹底的に解説します。
従来の電源設計が抱える課題
近年、AI、データセンター、高性能コンピューティング（HPC）といった分野では、プロセッサが消費する電力が急増しています。しかし、その一方でコア電圧はますます低くなり、消費電流はかつてないほど大きくなっています。このトレンドは、電源システムの設計に大きな課題を突きつけています。
複雑化するPDN（Power Delivery Network）
従来の電源設計では、マザーボード上の広範囲な配線パターンやインダクタンス、キャパシタンスが複雑に絡み合い、PDNを構成していました。特に低電圧・大電流を必要とするCPUやGPUなどの負荷点（PoL: Point of Load）では、配線やコネクタによる電圧降下が深刻な問題となります。わずかな電圧降下でも、デバイスの性能や信頼性に悪影響を及ぼすため、設計者はこの電圧降下を最小限に抑えるために、大容量のコンデンサを大量に配置したり、太い銅箔を使用したりする必要がありました。
熱管理とノイズ問題
従来のスイッチング電源は、一般的に方形波スイッチングを使用します。スイッチングの際に電圧と電流が同時に存在する期間（オーバーラップ）があるため、これが大きなスイッチング損失となり、発熱を引き起こします。この発熱は、放熱部品や冷却ファンといった熱対策を複雑化・大型化させ、システム全体のサイズとコストを増大させる要因です。また、方形波スイッチングは高調波ノイズの発生源となり、電磁干渉（EMI）問題を引き起こし、システムノイズの増大にも繋がります。これらの問題を解決するためには、追加のフィルタやシールドが必要となり、設計がさらに複雑になります。
Vicor「Factorized Power Architecture™」の革新性
Vicorが提唱するFactorized Power Architecture™（FPA™）は、従来のDC-DCコンバータの機能を「レギュレーション」と「変換」の2つに分離するという画期的な概念に基づいています。これにより、従来の課題を一挙に解決する道を開きました。
レギュレーションと変換を分離する概念
- プリレギュレーションモジュール（PRM™）： 入力電圧の変動を吸収し、安定した中間電圧を生成します。レギュレーションの役割を担います。

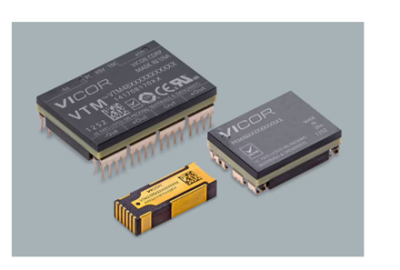

- 絶縁型カレントマルチプライヤ（VTM™）： PRM™からの安定した中間電圧を受け取り、固定された比率で超低電圧・大電流に変換します。変換の役割を担います。
この分離された役割分担により、VTM™はレギュレーションを行う必要がなく、純粋な変換器として極めて高い効率と密度、そして高速な過渡応答を実現します。
VTM™が実現する高効率と高速過渡応答
VTM™は、固定された変換比率（Kファクター）で動作するため、極めて高いスイッチング周波数でも高効率を維持できます。また、VTM™は非常に低い出力インピーダンス特性を持つため、大電流の急激な変動に対しても素早く安定した電圧を供給することができ、優れた過渡応答性能を発揮します。
VTM™を支えるコア技術
VTM™が他社のコンバータと一線を画す最大の理由は、その内部に組み込まれた独自技術にあります。
正弦波振幅コンバータ（Sine Amplitude Converter™）
従来のコンバータが方形波でスイッチングするのに対し、VTM™は正弦波でスイッチングします。この**正弦波振幅コンバータ（SAC™）**は、以下のような画期的なメリットをもたらします。
- ゼロ電圧/ゼロ電流スイッチング（ZVS/ZCS）： スイッチングトランジスタがオン・オフする瞬間、電圧と電流が両方ともゼロになるように動作します。これにより、スイッチング損失が原理的にゼロに近づき、極めて高い変換効率（最大98%以上）を実現します。
- 低ノイズ： 正弦波で動作するため、方形波のような急峻なエッジ（高調波ノイズ）が発生しません。これにより、EMIノイズが大幅に低減され、システム全体のノイズ耐性が向上し、シールドやフィルタ設計が簡素化されます。
キャパシタンス乗算効果とは？
大電流を供給するためには、負荷点の近くに大量のコンデンサを配置するのが一般的でした。しかし、VTM™を使用することでこの常識が覆ります。VTM™は内部で電流を増幅（乗算）する機能を持つため、低電圧側に必要とされる大容量のキャパシタンスを、高電圧側の小容量のキャパシタンスで代替できます。
- 原理： VTM™は入力電圧をN分の1に降圧し、電流をN倍に昇圧します。この比率により、VTM™の入力側に配置されたキャパシタンスは、出力側から見るとN2倍のキャパシタンスとして振る舞います。
- メリット： この効果により、大容量のコンデンサを大量に配置する必要がなくなり、基板面積の削減、部品点数の削減、そして材料コストの低減が可能となります。
導入事例と具体的な適用メリット
これらの独自技術は、高密度・高効率が求められる様々な分野でその真価を発揮しています。
データセンターやAI向け電源システムへの応用
- ラックレベルの電力密度を飛躍的に向上させ、より多くのサーバーやGPUを限られたスペースに収容できます。
- 高い変換効率により、発熱が抑えられ、空調コストの削減に貢献します。
産業機器、ロボット、航空宇宙分野での優位性
- 小型・軽量な電源モジュールは、ロボットアームやモバイル機器の設計に柔軟性をもたらし、可動部の軽量化に貢献します。
- ZVS/ZCSによる高い信頼性と、高密度による小型化は、ペイロードの小型・軽量化が最重要課題となるこれらの分野で大きな優位性をもたらします。
